產品名稱：船用三通法蘭球閥

產品型號：
產品口徑：
產品壓力：
產品材質：

一、產品結構及其特性說明SFAQ、SFGQ系列三通球閥采用四面閥座、一體化結構。適用于液體、氣體、粉體等介質的匯合、分流及分配。其操作省力，維修方便。適用于石油、化工、電力等企業部門輸送各種氣體、液體

浦首訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。
     感謝您訪問我們的網站【www.08oac.cn】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供船用蝶閥、船用閘閥、船用止回閥、船用調節閥、船用減壓閥、船用呼吸閥、高速透氣閥、船用快關閥、船用自閉閥、船用旋塞閥、船用消防閥、船用通海閥、船用防浪閥、船用濾器、船用空氣帽、船用球閥、船用截止閥、船用截止止回閥、船用閥組、船用截止閥箱、船用針型閥、船用電磁閥、船用隔膜閥、船用壓力表閥等各類閥門。

一、產品結構及其特性說明
SFAQ、SFGQ系列三通球閥采用四面閥座、一體化結構。適用
于液體、氣體、粉體等介質的匯合、分流及分配。其操作省力，維修方便。適用于石油、化工、電力等企業部門輸送各種氣體、液體、粉體等介質的管道、儲罐、容器設備上匯合或分流裝置。其特點是：

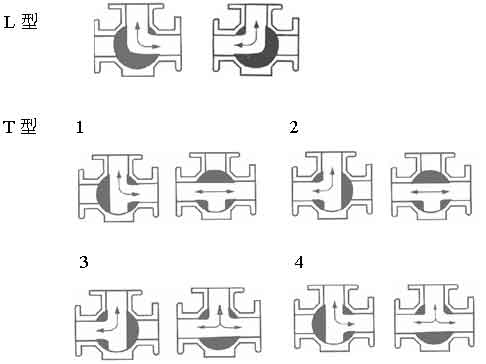

1.閥門按流通形式分為“L型”（3位2通）、“T型”（3位2通）兩種類型。其中“L型”可實現對介質流向進行如‘圖A’的兩種切換功能；“T型”可實現對介質的分流或混流，如‘圖B’的四種切換功能。可按工況要求選擇其中一種。
2.閥座采用PTFE材料，閥門的啟團力小，開關輕便。
3.閥門采用三體結構，拆裝方便，便于現場維修、更換、其流道通暢，流體阻力小。
4.具有防靜電結構，下裝式閥桿及填料結構設計，防止閥桿脫落，體積小節約安裝空間。

二、性能及設計規范：
1、壓力等級：PN1.6、2.5、4.0、6.4、（Mpa）；ANSI 150、300磅級
2、公稱通徑：DN15-200；1/2”-8”
3、適用溫度：-29-150℃
4、適用介質：碳鋼：適用水蒸氣油品等介質
5、連結方式：法蘭連結按：JB、GB、HG、SH及ANSI B16.5、JIS、DIN等標準；
焊接端按：GB12224及ANSI B 16.25；螺紋連結按：GB7306及NPT

三、壓力測試：驗收標準按JB/T9092及API 598

船用三通法蘭球閥

主要零件材料

零件名稱	材料
	Q45F-16C -25p -40R	Q45F-16C -25P -40R
閥體	鉻鎳鈦鋼	鉻鎳鉬鈦鋼
球體
閥桿
密封圈	聚四乙烯
扳手	鑄鋼

主要外形尺寸和連接尺寸(MM)

型號	公稱通徑DN	尺寸（MM）
型號	公稱通徑DN	L	D	D1	H	z-?d
Q44F-16C/P Q45F-16R/L	15	140	95	65	103	14-4
	20	160	105	75	112	14-4
	25	180	115	85	123	14-4
	32	200	135	100	144	18-4
	40	220	145	110	152	18-4
	50	240	160	125	182	18-4
	65	260	180	145	193	18-4
	80	280	195	160	217	18-8
	100	320	215	180	245	18-8
	125	360	245	210	282	18-8
	150	440	280	240	319	23-8
Q44F-25C/P Q45F-25R/L	15	115	95	65		14-4
	20	145	105	75		14-4
	25	160	115	85		14-4
	32	200	135	100		18-4
	40	220	145	110		18-4
	50	240	160	125		18-4
	65	260	180	145		18-8
	80	280	195	160		18-8
	100	320	230	190		23-8
	125	360	270	220		25-8
	150	440	300	250		25-8
