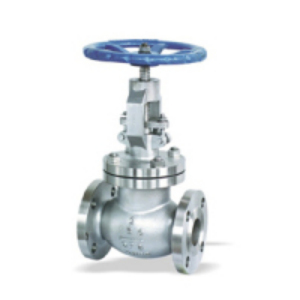

產品名稱：美標截止閥

產品型號：J41W
產品口徑：1/2"-24"
產品壓力：150LB,300LB,600LB
產品材質：304,316,316L,2205,2507等不銹鋼

產品詳細介紹:美標截止閥有二種閥蓋設計形式。第一種是螺栓連接閥蓋(BB)，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓連接，纏繞式墊片(304夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。第二種是壓力自密封閥蓋(PS)，按..

主要零件材質

零件名稱 Part Name	CF8系列 Line	CF3系列 Line	CF8M系列 Line	CF3M系列 Line	WCB系列 Line
閥體/閥蓋 Body/Cap	CF8	CF3	CF8M	CF3M	WCB
閥板 Brake	CF8	CF3	CF8M	CF3M	WCB
閥桿 Stem	F304	F304L	F316	F316L	1Cr13
填料 Stem Packing	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨 Graphite
墊片 Gasket	PTFE+304	PTFE+304L	PTFE+316	PTFE+316L	石墨 Graphite+304
壓蓋 Gland Flange	CF8	CF3	CF8M	CF3M	WCB
填料壓環 Stuffing Ring	304	304L	316	316L	1CrMoA
螺栓 Bolt	A193-B8	A193-B8	A193-B8	A193-B8	35GrMoA
螺母 Nut	A194-8M	A194-8M	A194-8M	A194-8M	45

主要連接尺寸

型號Type	規格Size(mm)		尺寸
型號Type	inch	DN	L	D	D1	D2	b	Z-d	H	D0
J41W-150LB	1/2"	15	108	89	60.5	35	12	4-15	200	100
	3/4"	20	117	98	70	43	12	4-15	205	120
	1"	25	127	108	79.5	51	12	4-15	220	140
	1-1/4”	32	140	117	89	64	13	4-15	240	150
	1-1/2”	40	165	127	98.5	73	15	4-15	260	160
	2"	50	203	152	120.5	92	16	4-19	295	220
	2-1/2”	65	216	178	139.5	105	18	4-19	325	220
	3"	80	241	190	152.5	127	19	4-19	360	240
	4"	100	292	229	190.5	157	24	8-19	420	280
	5"	125	356	254	216	186	24	8-22	460	350
	6"	150	406	279	241.5	216	26	8-22	500	400
	8"	200	495	343	298.5	270	29	8-22	550	450
	10"	250	622	406	362	324	31	12-25	650	500
	12"	300	698	483	432	381	32	12-25	850	550
J41W-300LB	1/2”	15	152	95	66.5	35	15	4-15	220	120
	3/4“”	20	178	117	82.5	43	16	4-19	230	120
	1"	25	203	124	89	51	18	4-19	260	140
	1-1/4”	32	216	133	98.5	64	19	4-19	280	140
	1-1/2”	40	229	156	114.5	73	21	4-22	300	200
	2"	50	267	165	127	92	22	8-19	330	240
	2-1/2”	65	292	190	149	105	25	8-22	360	240
	3"	80	318	210	168.5	127	29	8-22	400	280
	4"	100	356	254	200	157	32	8-22	460	320
	5"	125	400	279	235	186	35	8-22	500	400
	6"	150	444	318	270	216	37	12-22	550	500
	8"	200	559	381	330	270	41	12-25	600	550
	10"	250	622	445	387.5	324	48	16-29	700	600
	12"	300	711	521	451	381	51	16-32	900	650
J41W-600LB	1/2”	15	165	95	66.5	35	15	4-15	220	120
	3/4”	20	190	118	82.5	43	16	4-19	230	120
	1"	25	216	124	89	51	18	4-19	260	140
	1-1/4”	32	229	133	98.5	64	21	4-19	280	140
	1-1/2”	40	241	156	114.5	73	23	4-22	300	200
	2"	50	292	165	127	92	26	8-19	330	240
	2-1/2”	65	330	190	149	105	29	8-22	400	240
	3"	80	356	210	168	127	32	8-22	440	280
	4"	100	432	273	216	157	38	8-25	500	350
	5"	125	508	330	266.5	186	45	8-29	550	400
	6"	150	559	356	292	216	48	12-29	600	500
	8"	200	660	419	349	270	56	12-32	650	550
	10"	250	787	508	432	324	64	16-35	780	650
	12"	300	838	559	489	381	67	20-35	980	700
