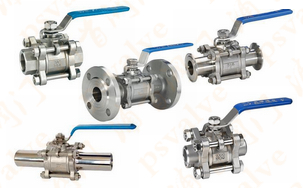

產品名稱：三片式手柄球閥

產品型號：Q11F
產品口徑：DN6-100
產品壓力：1.6MPa-6.4MPa
產品材質：WCB,不銹鋼等

Q11F三片式手柄球閥密封可靠, 結構簡單, 維修方便, 密封面與球面常在閉合狀態, 不易被介質沖蝕,在各行業得到廣泛的應用。適用介質:水、油、氣及某些腐蝕性液體(W.O.G)用穩定范圍:-20～23...

產品名稱：	三片式手柄球閥	產品型號：	Q11F
驅動方式：	手動,電動,氣動	連接形式：	螺紋,法蘭,焊接,卡套
結構形式：	三片式	密封結構：	軟密封
壓力范圍：	1.6MPa-6.4MPa	公稱通徑：	DN6-100
常用材質：	WCB,不銹鋼等	銘牌：	浦首品牌

Q11F三片式手柄球閥密封可靠, 結構簡單, 維修方便, 密封面與球面常在閉合狀態, 不易被介質沖蝕,在各行業得到廣泛的應用。適用介質:水、油、氣及某些腐蝕性液體(W.O.G)用穩定范圍:-20～232℃～350℃三片式承插焊球閥公稱壓力:1.6-6.4MPa

產品特征

公稱壓力	適用介質	適用穩定范圍	螺紋類型
1.6-6.4MPa	水、油、氣及某些腐蝕性液體（W。O。G）	-20～232℃～350℃	G。NPT。BSPT。BSP。DI259/2999

主要技術參數

公稱通徑	DN（mm）	6～100mm
公稱壓力	PN（MPa）	2.5	4.0	6.4
試驗壓力	強度試驗壓力	3.8	6.0	9.6
	高密封試驗壓力	3.0	4.8	7.6
	低壓氣密封試驗壓力	0.6	0.6	0.6
適用介質	水、蒸汽、油品、酸類腐蝕性等。
適用溫度	< 150℃（PTFE） < 300℃（PLL）

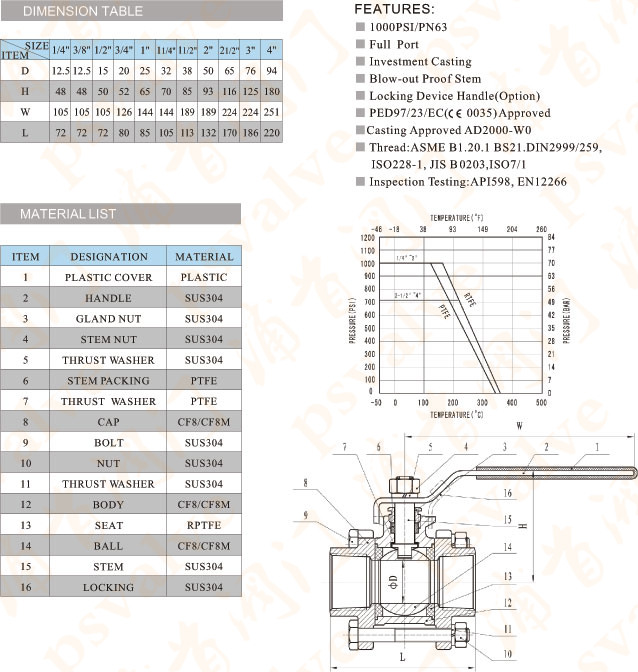

主要零件材料

NO	零件名稱	PART NAME	材料（MATERIAL）
1	閥體	Body	CF8M CF8 WCB
2	閥蓋	Cap	CF8M CF8 WCB
3	閥座	Seat	RPTFE
4	球	Ball	SS304 SS316
5	密封墊	Seal Gasket	PTFE
6	閥桿密封	Stem Seal	PTFE
7	閥桿	Stem	SS316
8	閥桿填料	Stem Packing	PTFE
9	填料壓蓋	Packing gland	SS304
10	彈性墊圈	Spring washer	SS301
11	手柄	Handle	SS304
12	螺母	Stem Nut	SS304
