碳鋼球閥,法蘭碳鋼球閥產品特征 適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質 適用溫度：-196～350℃ 驅動方式：手動、氣動、電動、液動等 公稱通徑：DN15～250mm 1/2＂～10＂法蘭浮動球閥應用規范：1、設計制造造GB12235-892、結構長度按GB12221-893、法蘭尺寸按JB/T79-944、閥門檢查和試驗按APID.598

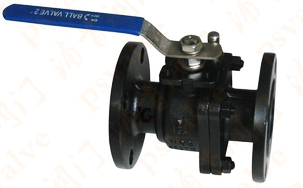

碳鋼球閥實物圖

應用特點

Q41F碳鋼球閥主要用于截?cái)嗷蚪油ń橘|(zhì)，也可用于流體的調節與控制。與其它閥類相比，球閥具優點
1、流體阻力小，球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、開關迅速、方便，只要閥桿轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。
3、密封性能好。球閥閥座密封圈一般采用聚四氟乙烯等彈性材料制造，易于保證密封，而且球閥的密封力隨著介質壓力的增加而增大。
4、閥桿密封可靠。球閥啟閉時閥桿只作旋轉運動，因此閥桿的填料密封不易被破壞，而且閥桿倒密封的密封力隨著介質壓力的增加而增大。
5、球閥的啟閉只做90°轉動，故容易實現自動化控制和遠距離控制，球閥可配置氣動裝置、電動裝置、液動裝置、氣液聯動裝置或電液聯動裝置。
6、球閥通道平整光滑，不易沉積介質，可以進行管線通球。

主要性能規范 Capability Criterion

壓力試驗 Pressure Test

主要零件材料 Materials Of main Parts

主要外型尺寸 Main outer Size

規格主要尺寸 Size Main Dimension

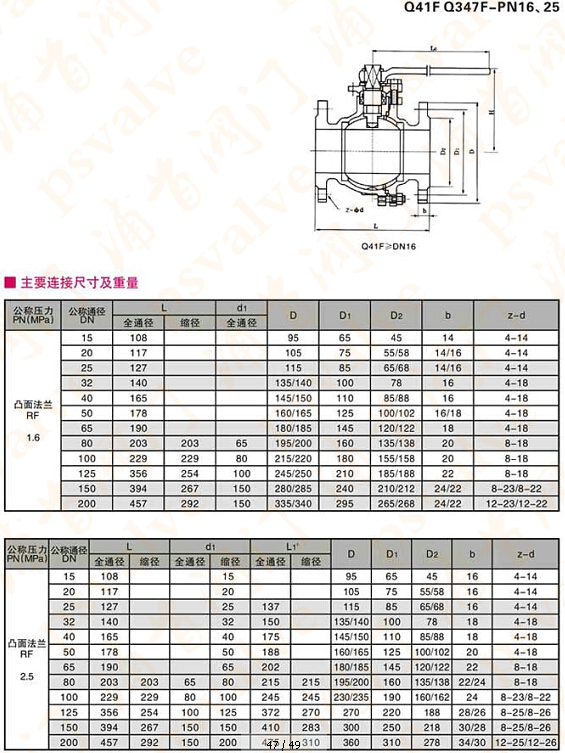

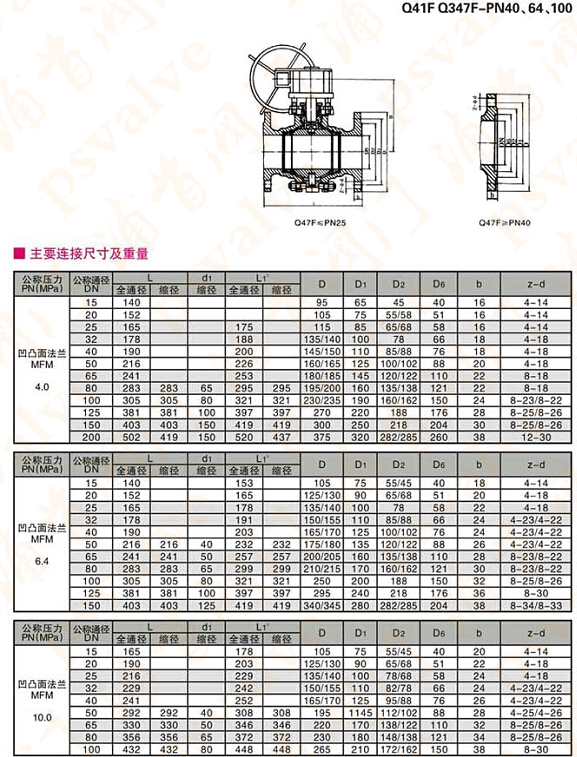

碳鋼球閥,法蘭碳鋼球閥參數尺寸圖:
