產品名稱：承插焊球閥

產品型號：Q61F
產品口徑：DN6-100
產品壓力：1.6MPa-32MPa
產品材質：碳鋼,鍛鋼,不銹鋼等

承插焊球閥,三片式承插焊球閥適用穩定范圍:-20～180℃～350℃公稱壓力:1.6-32MPa球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂...

產品名稱：	承插焊球閥	產品型號：	Q61F
驅動方式：	手動,電動,氣動	連接形式：	承插焊
結構形式：	三片式	密封結構：	軟密封,硬密封
壓力范圍：	1.6MPa-32MPa	公稱通徑：	DN6-100
常用材質：	碳鋼,鍛鋼,不銹鋼等	銘牌：	浦首品牌

承插焊球閥,三片式承插焊球閥適用穩定范圍:-20～180℃～350℃公稱壓力:1.6-32MPa球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截?cái)嗷蚪油ü艿篮驮O(shè)備介質，也可用于流體的調節與控制，球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。

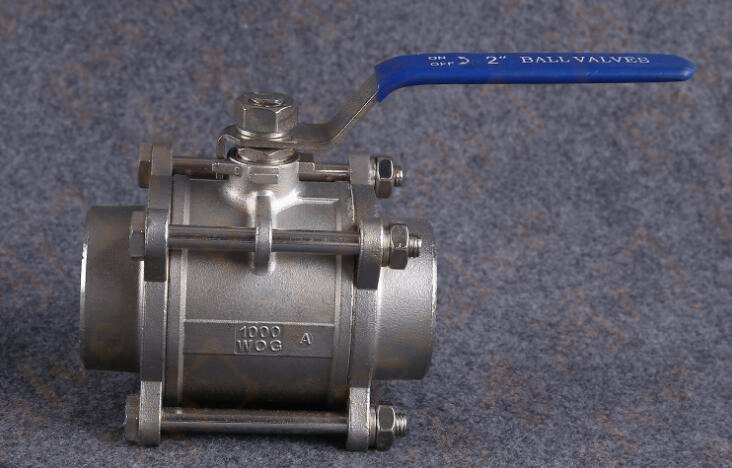

承插焊球閥實物圖

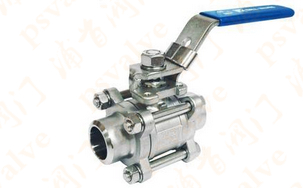

承插焊球閥(圖1)

產品特征

公稱壓力	適用穩定范圍	適用介質	承插焊標準SW
1.6-6.4MPa	-20～232℃～350℃	水、油、氣及某些腐蝕性液體（W。O。G）	GB12224.ANSIB16.25

主要零件材料

零件名稱	材質
閥體	不銹鋼CF8M	碳鋼WCB
密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
閥蓋	不銹鋼CF8M	碳鋼WCB
球體	不銹鋼SS316	不銹鋼SS304
閥桿	不銹鋼SS316	不銹鋼SS316
螺母	不銹鋼SS304	FCD45
墊圈	不銹鋼SS304	FCD45
手柄套	塑料	塑料
手柄	不銹鋼SS304	不銹鋼SS304
閥桿螺母	不銹鋼SS304	B7
填料壓蓋螺母	不銹鋼SS304	不銹鋼SS304
填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
止推墊圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
螺栓	不銹鋼SS304	不銹鋼SS304
