產品名稱：軟密封球閥

產品型號：Q41F
產品口徑：DN15-250
產品壓力：1.6MPa-6.4MPa
產品材質：WCB,鍛鋼,不銹鋼等

概述: 軟密封球閥,軟密封浮動式球閥在最大和最小操作溫度下所允許的最大操作壓力。PTFE或RTFE材質的閥座和密封件，其他類型的閥座和密封件的操作溫度，可表明閥在正常溫度狀態下的最大工作壓力。（例如：...

產品名稱：	軟密封球閥	產品型號：	Q41F
驅動方式：	手動,渦輪,電動,氣動	連接形式：	法蘭,螺紋
結構形式：	浮動式	密封結構：	軟密封
壓力范圍：	1.6MPa-6.4MPa	公稱通徑：	DN15-250
常用材質：	WCB,鍛鋼,不銹鋼等	銘牌：	浦首品牌

概述:

軟密封球閥,軟密封浮動式球閥在最大和最小操作溫度下所允許的最大操作壓力。PTFE或RTFE材質的閥座和密封件，其他類型的閥座和密封件的操作溫度，可表明閥在正常溫度狀態下的最大工作壓力。（例如：PN16，表明其操作溫度在－29C～350度時的最大工作壓力為16Bar(1.6MPa)）。軟密封球閥適用介質：水、氣、油品、天然氣和酸碳腐蝕性介質.

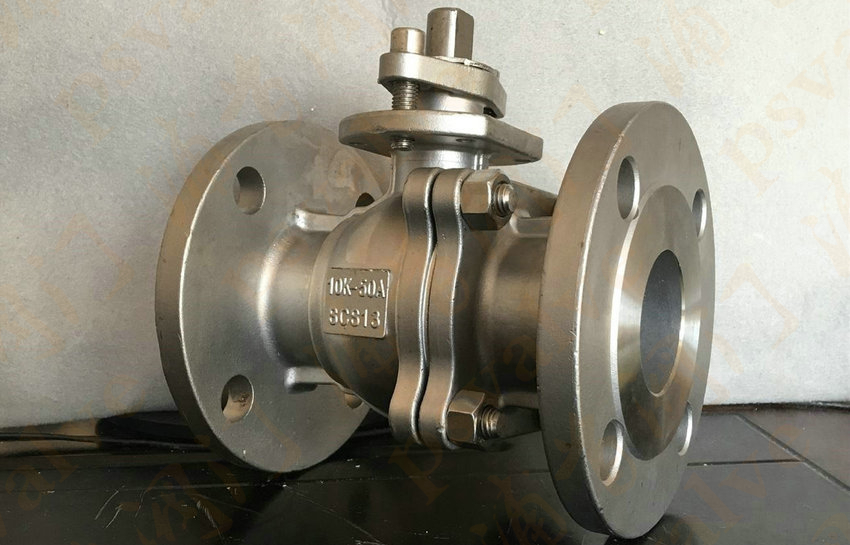

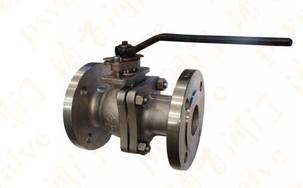

軟密封球閥,軟密封浮動式球閥實物圖

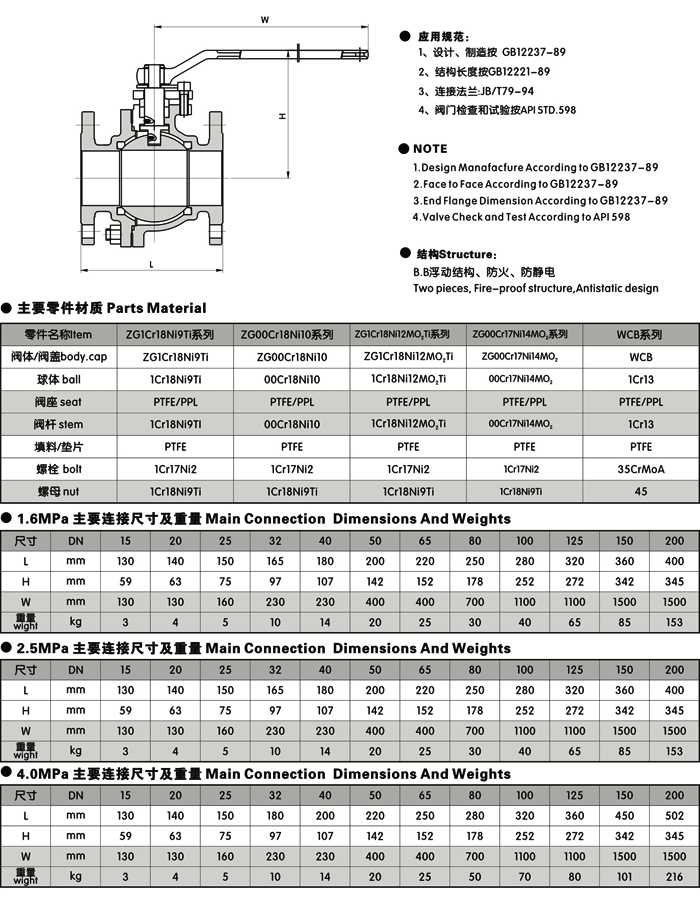

主要性能規范 Capability Criterion

設計與制造	結構長度	法蘭尺寸	壓力-溫度	試驗-檢驗
GB122237	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

壓力試驗 Pressure Test

公稱壓力NominalPressure	1.6	2.5	4.0
強度試驗 Shell Test	2.4	3.8	6.0
水密封試驗 Water Seal Test	1.8	2.8	4.4
氣密封試驗 Air Seal Test	0.4-0.7

主要零件材料 Materials Of main Parts

閥體 Body	WCB	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
球體閥桿 Ball Stem	304	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
閥座 Seat	聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL
墊片 Shim	聚四氟乙烯PTFE 不銹鋼/柔性石墨Stainless Steel/flexible Graphite 齒形墊片Tooth Profile Gasket
閥桿座 Stem Seat	聚四氟乙烯PTFE 不銹鋼/柔性石墨 Stainless Steel/Flexible Graphite
填料 Packing	聚四氟乙烯PTFE 增強柔性石墨 Enhanced Flexible Graphite
填料壓蓋 Gland		1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
溫度 Temperature	-29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纖增強聚四氟乙烯 PTFE+GLASS) -29℃～300℃(對位聚笨 PPL) -29℃～550℃(金屬硬密封)
介質 Medium	水蒸汽油品 Water steam Oil goods	硝酸類 Nitric Acid		強氧化介質 strongey oxidable medium	醋酸類 Acetic Acid		尿素類Urea
