高壓美標球閥,高溫美標球閥適用于150LB-2500LB(PN420)以下壓力，工作溫度-46℃-180℃（密封圈為RPTFE. PIOLON. PEEK等）或-46℃-600℃（密封面為硬密封）的各種管道上，用于切斷或接通管路中的介質。同時本公司還可根據用戶的實際工況和特殊要求進行設計和制造閥門。選用不同的材料，可適用于水，蒸汽、油品、酸類等介質。

產品說明

超高壓球閥主要用于石油，天然氣的長距離管線輸送和城市煤氣管道系統。由于長輸管線用閥的獨有特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性，耐候性，長期使用的可靠性等；密封，結構設計屬劍閥公司獨有。適用于Class 150～2500Lb，工作溫度80～550℃的長輸管線和一般工業管線，其安全、耐惡劣環境性等的設計均已進行特殊考慮，適用于水、油品、蒸汽、氣體、天然氣等介質。

產品特點

1.本產品所有部件均為鍛件
2.采用下裝式閥桿,設備倒密封結構
3.采用鑲嵌式閥座,閥座背后設備O型圈,確保介質不外漏
4.密封面采用尼龍 1010，它的磨擦系數通常為巴氏合金的1/3，因此它是一種自然滑性材料。但抗彎曲強度和沖擊強度及較高的延性，與金屬不相上下。
5.密封面采用STL合金，可耐磨耐高溫。
6防靜電、防火設計。

計標標準（國標）

設計和制造標準按照: GB12237—1989通用閥門 法蘭和對焊連接鋼制球閥
結構長度按照: GB12221；
連接端尺寸按照：JB/T79,GB9113,HG20592；
檢驗和測試按照: JB/T 9092、GB/T13927-1992 通用閥門 壓力試驗

【高壓美標球閥,高溫美標球閥產品特點】
1、高壓鍛造球閥采用三片式結構；
2、閥體、閥蓋采用模鍛工藝，結構合理，外形美觀；
3、閥座密封結構密封可靠，啟閉力矩輕；
4、閥桿采用下裝式結構，可防止閥桿吹出。閥桿具有防靜電結構；
5、可設置90°開關限位機構，并根據用戶需要，可加裝帶鎖裝置，防止誤操作；
6、閥門頂部設有IS05211標準的連接尺寸，拿開手柄，可接氣動或電動裝置。
【高壓美標球閥,高溫美標球閥執行標準】
設計規范： API 6D API 608 BS 5351 GB/T 12237
結構長度： ASME B16.10 GB/T 12221
法蘭連接： SME B16.5 GB/T 9113
承插焊連接：ASME B16.11
螺紋連接： ASME B1.20.1
試驗與檢驗：GB/T 13927 API598 API6D

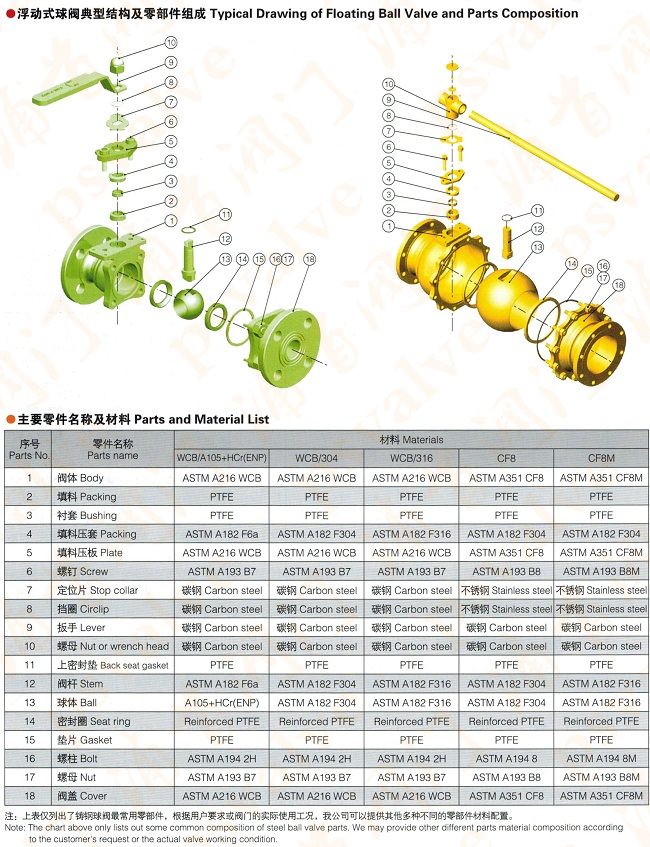

主要零件材料

主要性能規范

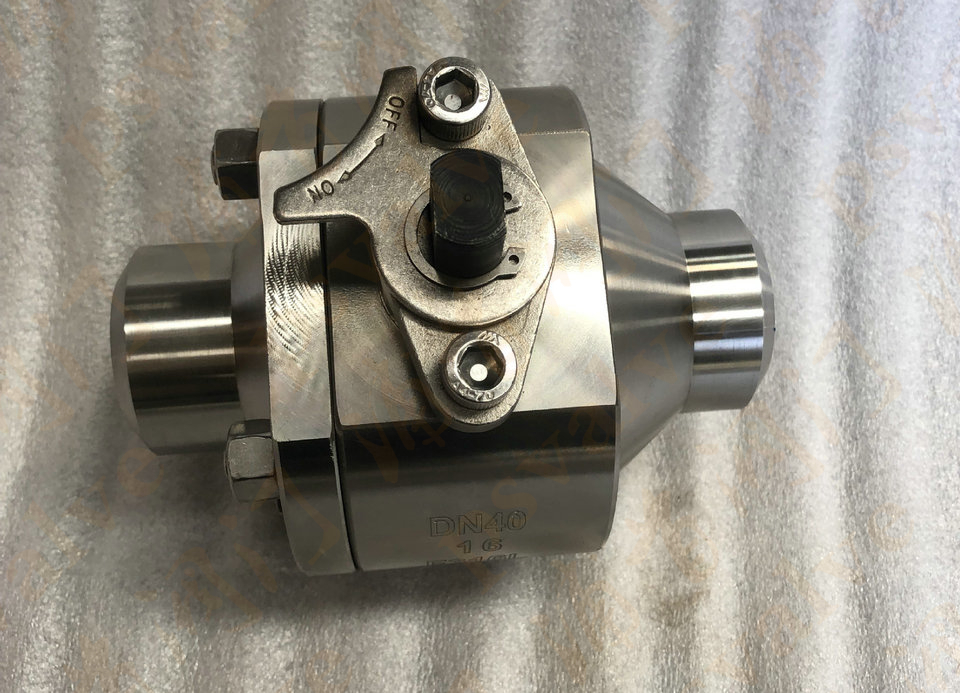

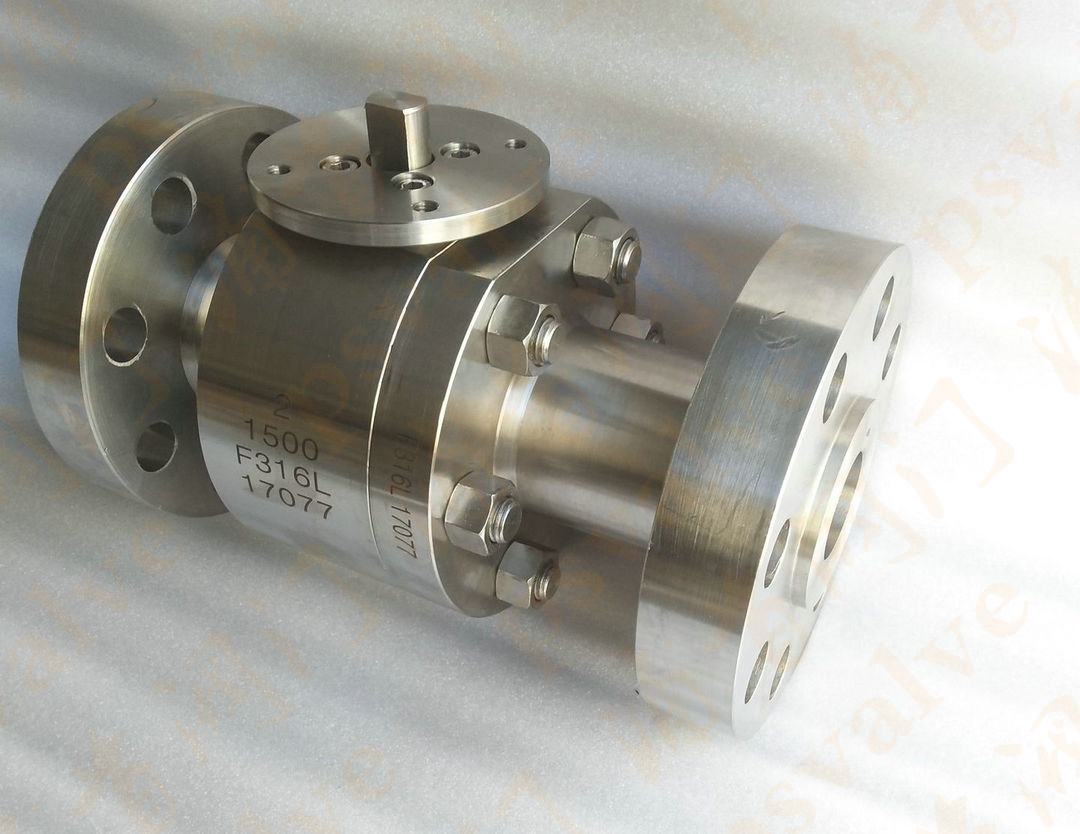

高壓美標球閥實物圖

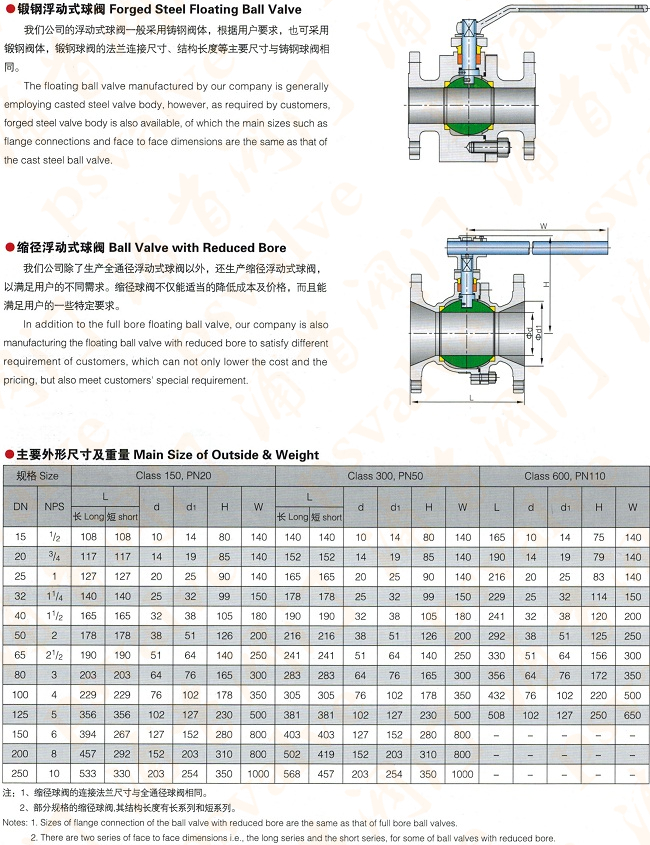

美標球閥,API美標球閥參數尺寸圖:
