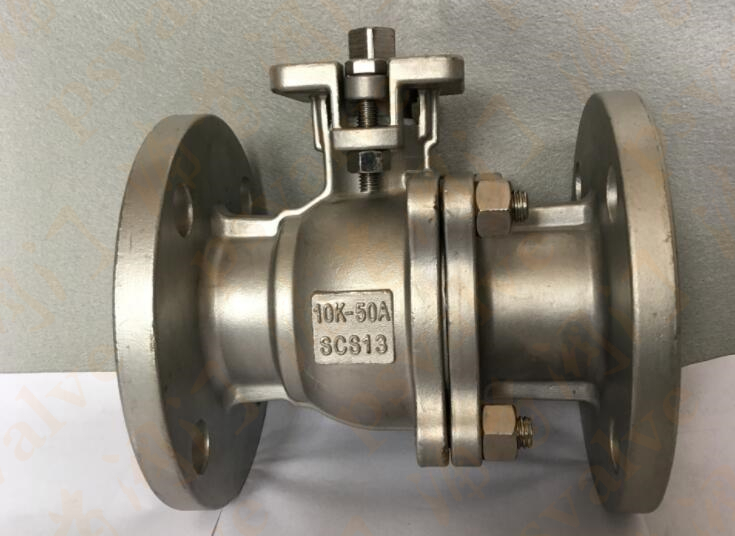

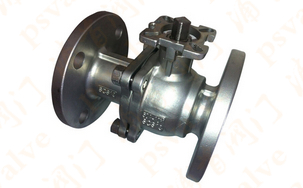

產品名稱：JIS日標球閥

產品型號：Q41F
產品口徑：DN15-250
產品壓力：10K-20K
產品材質：碳鋼,不銹鋼等

JIS日標球閥,日標高平臺球閥執行標準:　1.設計和制造： JIS B2002-1987.2.檢驗和試驗：JIS B2003-1994.3 .法蘭連接： JIS B2220-2004.JIS日標球閥,...

產品名稱：	JIS日標球閥	產品型號：	Q41F
驅動方式：	手動,電動,氣動	連接形式：	法蘭
結構形式：	浮動式,固定式	密封結構：	軟密封,硬密封
壓力范圍：	10K-20K	公稱通徑：	DN15-250
常用材質：	碳鋼,不銹鋼等	銘牌：	浦首品牌

JIS日標球閥,日標高平臺球閥執行標準:　
1.設計和制造： JIS B2002-1987.
2.檢驗和試驗：JIS B2003-1994.
3 .法蘭連接： JIS B2220-2004.
JIS日標球閥,日標高平臺球閥啟閉件（球體）由閥桿帶動，并繞閥桿的軸線作旋轉運動的閥門。主要用于截斷或接通管路中的介質，亦可用于流體的調節與控制。本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷等，在各行業得到廣泛的應用。球閥閥體可以是整體的，也可以是組合式的。

試驗壓力

試驗項目		殼體試驗	密封試驗	上密封試驗	氣密封試驗
介質		水			氣
單位		MPa	MPa	MPa	MPa
公稱壓力	10K	2.4	1.5	1.5	0.5-0.7
公稱壓力	20K	5.8	4.0	4.0	0.5-0.7

主要零件材料

名稱	材料
閥體閥蓋	A216WCB	A352 LCB	A217 WC6	A217 WC9	A217C5	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
球體	A182 F6	A182 F304
閥桿	A182 F6	A182 F304					A182 F316	A182 F304L	A182 F316L
手柄	KTH350-10
螺柱	A193-B7 A320-L7 A193-B8
螺母	A194-2H A194-7 A194-8
