產品名稱：對夾式球閥

產品型號：Q71F
產品口徑：DN15-DN150
產品壓力：1.6MPa-6.4MPa
產品材質：碳鋼,不銹鋼等

對夾式球閥,Q71F對夾球閥適用于Class150、PN1.0～2.5MPa，工作溫度 29~180℃(密封圈為增強聚PTFE)或 29~300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中...

產品名稱：	對夾式球閥	產品型號：	Q71F
驅動方式：	手動,電動,氣動	連接形式：	對夾式
結構形式：	薄型	密封結構：	軟密封
壓力范圍：	1.6MPa-6.4MPa	公稱通徑：	DN15-DN150
常用材質：	碳鋼,不銹鋼等	銘牌：	浦首品牌

對夾式球閥,Q71F對夾球閥適用于Class150、PN1.0～2.5MPa，工作溫度 29~180℃(密封圈為增強聚PTFE)或 29~300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、酸、醋酸、氧化性介質、尿素等多種介質。

對夾式球閥適用范圍：

適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。
適用溫度：-20～150～300℃
驅動方式：手動、氣動、電動等。
公稱壓力：1.6～2.5MPa

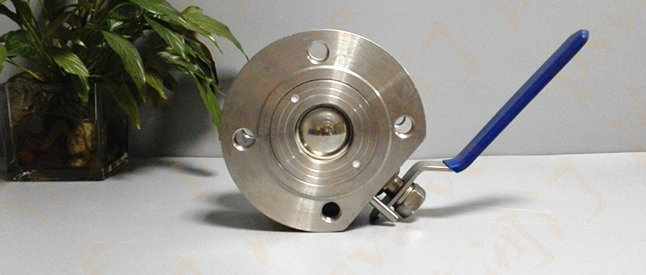

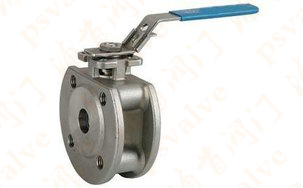

手動對夾式球閥實物圖片

對夾式球閥(圖1)

電動對夾式球閥圖片

對夾式球閥(圖2)

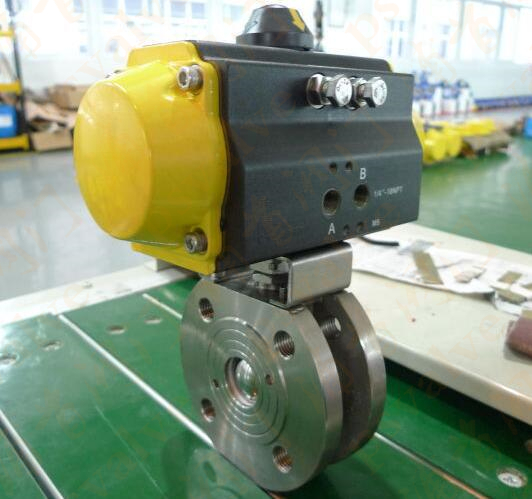

氣動對夾式球閥圖片

對夾式球閥(圖3)

主要零件材料

序號NO	零件名稱	材質
1	閥體	不銹鋼CF8M/CF8	碳鋼WCB
2	球	不銹鋼316/304	不銹鋼SS304
3	密封墊	聚四氟乙烯PTFE	聚四氟乙烯PTFE
4	閥桿	不銹鋼316/304	不銹鋼SS304
5	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
6	定位鎖	不銹鋼304	不銹鋼SS304
7	手柄	不銹鋼304	不銹鋼SS304
8	閥桿螺母	不銹鋼304	不銹鋼SS304
9	填料壓蓋	不銹鋼304	不銹鋼SS304
10	手柄套	塑料	塑料
11	密封瓶帽	不銹鋼316/304	不銹鋼SS304
12	墊圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE

主要尺寸單位：mm

SIZE	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"	4"	5"	6"	8"
d	15	20	25	29	38		62	76	92	110	145	195
L	32	38.5	45	55	62	72	95	120	145	200	225	275
D	95	105	115	135	145	160	180	195	215	245	280	335
D1	65	75	85	100	110	125	145	160	180	210	240	295
D2	45	55	65	78	85	100	120	135	155	185	210	265
H	62	70	79	86	92	102	158	172	187	200	240	278
E	110	125	135	150	150	180	250	300	350	650	840	1000
b	14	14	16	16	18	20	22	24	24	26	26	28
z-d1	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-20
f	2	2	2	3	3	3	3	3	3	3	3	3
