焊接式高壓球閥Q21N-320P壓力可用于500bar。主要適用于各種系統的管路上，切斷或接通管路介質。適用介質：壓縮天然氣CNG、水、蒸汽、油品等非腐蝕性介質。焊接式高壓球閥與其他閥門產品相比的特點是高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。
二、焊接式高壓球閥產品特征：
1、主體采用高壓沖擊鍛打，殼體強化處理，試驗檢測壓可達50MPa。
2、主要針對加氣站，使用介質為天然氣或液壓油路而開發研究的特殊高壓產品。
3、、密封件均采用全進口材料，密封性能特好，可耐高壓，耐高溫，耐腐蝕，抗氧化，質量可靠，使用壽命長。
三、焊接式高壓球閥規格參數：
系列型號:Q61N
通徑尺寸:1/4-2”;
公稱壓力:PN250～PN500Bar;
連接方式:焊接;
閥體材料:碳鋼、不銹鋼;
工作溫度:-20～＋100℃ ～＋350℃

設計標準（美標）

設計和制造標準按照: ASME B16.34,API6D等；
結構長度按照: ASME B16.10；
連接端尺寸按照：ASME B16.5,ASME B16.25；
檢驗和測試按照: API598；
防火設計按照：API607；

計標標準（國標）

設計和制造標準按照: GB12237—1989通用閥門 法蘭和對焊連接鋼制球閥
結構長度按照: GB12221；
連接端尺寸按照：JB/T79,GB9113,HG20592；
檢驗和測試按照: JB/T 9092、GB/T13927-1992 通用閥門 壓力試驗

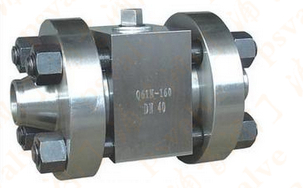

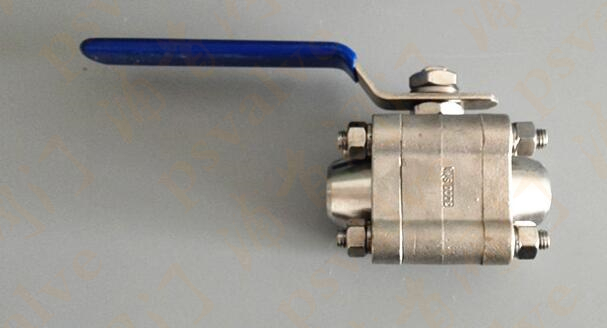

焊接球閥圖片

主要零件材料

主要性能規范

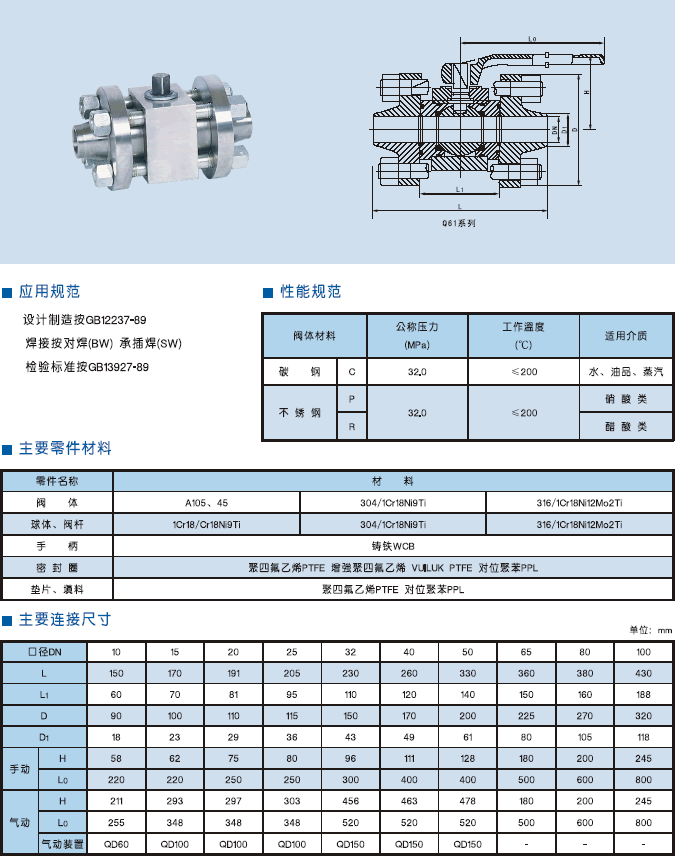

焊接球閥,高壓焊接式球閥尺寸圖:
