產品名稱：氣動三通球閥

產品型號：Q644F/H,Q645F/H,Q614F/H,Q615F/H
產品口徑：DN15-300
產品壓力：1.6MPa-6.4MPa
產品材質：鑄鋼,不銹鋼等

產品名稱：	氣動三通球閥	產品型號：	Q644F/H,Q645F/H,Q614F/H,Q615F/H
驅動方式：	氣動	連接形式：	法蘭,螺紋
結構形式：	T型,L型	密封結構：	軟密封,硬密封
壓力范圍：	1.6MPa-6.4MPa	公稱通徑：	DN15-300
常用材質：	鑄鋼,不銹鋼等	銘牌：	浦首品牌

一、氣動三通球閥_(T型,L型)氣動三通球閥提供以下參數 ①氣動三通球閥產品名稱與型號 ②法蘭氣動三通球閥口徑、使用溫度及介質 ③法蘭氣動三通球閥是否帶附件以便我們的為您正確選型。二、若已經由設計單位選定我司的法蘭氣動三通球閥型號，請按法蘭氣動三通球閥型號直接向我司銷售部訂購。三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門工程師為您提供技術支持。如有還有疑問.請致電給我們,我們一定會盡心盡力為您提供優質的服務！

氣動三通球閥是一種三通道的回轉型球閥, 用于介質分流、合流及流向切換，任何一個管道都可以作為入口或出口。氣動三通球閥分有氣動三通L型球閥和氣動三通T型球閥兩種，可以滿足不同的經營工藝要求。原理作用：氣動三通L型球閥是對三條管道中的兩條管道進行切斷，氣動三通T型球閥實現把三條連通管道進行合流與分流。

性能特點：

氣動三通球閥具有結構緊湊，重量輕，密封性能好，維修方便等優點；控制管道中的介質分流和合流。廣泛用于氣體、液體、蒸汽、油品等管道中。

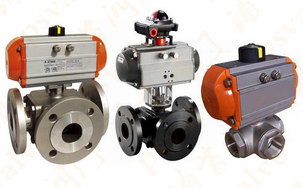

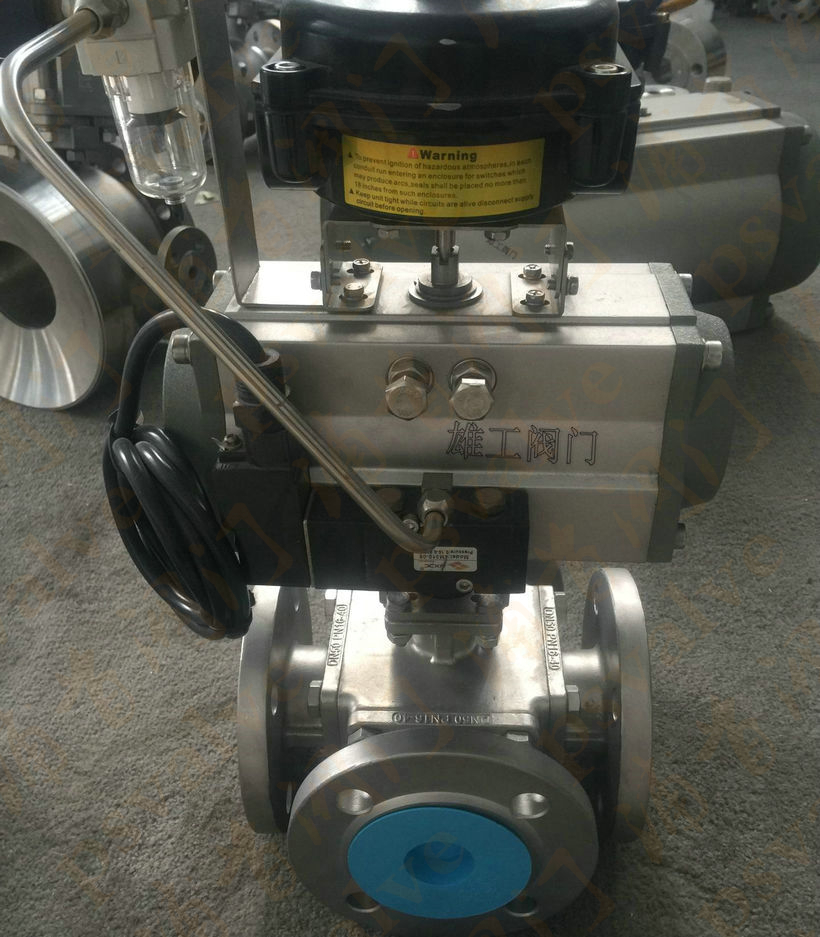

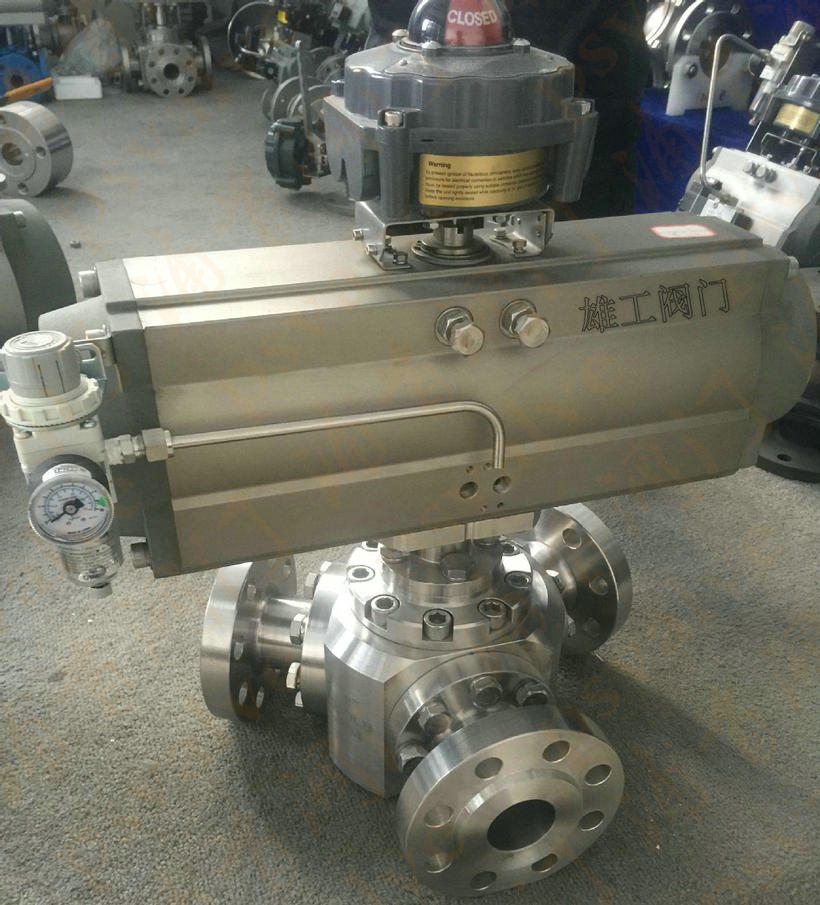

氣動三通球閥_(T型,L型)氣動三通球閥實物圖片

技術參數：

公稱通徑DN

100

125

150

200

允許壓差(MPa)

≤公稱壓力

動作范圍

0～90°

閥體形式

二段分體式鑄造閥體

閥蓋形式

整體式

壓蓋型式

螺栓壓緊式

密封填料

聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

連接方式

法蘭式、螺紋式(適用于1/2"～2")

閥芯形式

三通球型閥芯

流量特性

近似快開特性

泄露量Q

軟密封：零泄露；金屬密封：按GB/T4213-92，小于額定KV0.01%

配置執行機構

可配GT、AT、AR、AW系列單雙作用氣動執行器

控制方式

開關兩位控制、4-20mA模擬量控制

氣缸參數：

執行器型號	GT、AT、AR、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

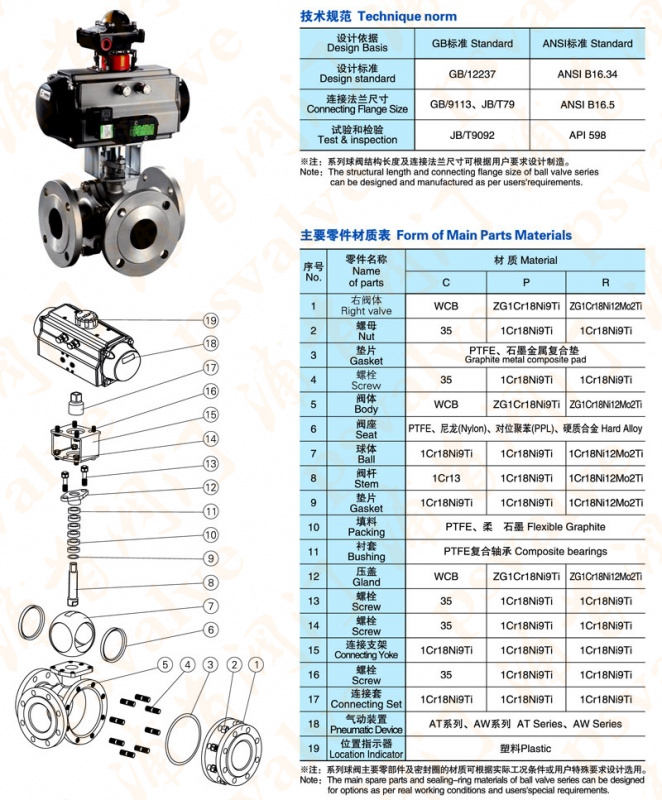

部件材質：

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

外形尺寸：

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200
L	150	150	180	200	220	240	260	280	320	380	440	550
L1	75	75	90	100	110	120	130	140	160	190	220	275
H	185	191	193	212	217	260	293	323	382	468	510	655
W	140	140	140	164	164	190	210	247	276	348	378	524
PN1.6MPa法蘭連接尺寸
D	95	105	115	140	150	165	185	200	220	250	285	340
D1	65	75	85	100	110	125	145	160	180	210	240	295
D2	46	56	65	76	84	99	118	132	156	184	211	266
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22
PN2.5MPa法蘭連接尺寸
D	95	105	115	140	150	165	185	200	235	270	300	360
D1	65	75	85	100	110	125	145	160	190	220	250	310
D2	46	56	65	76	84	99	118	132	156	184	211	274
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26
