產品名稱：L型三通球閥

產品型號：Q44F
產品口徑：DN15-300
產品壓力：1.6MPa-6.4MPa
產品材質：鑄鋼,不銹鋼等

L型三通球閥,Q44FL型三通球閥L型主要連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。產品特點：（1）、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠...

產品名稱：	L型三通球閥	產品型號：	Q44F
驅動方式：	手動,電動,氣動	連接形式：	法蘭,螺紋
結構形式：	L型	密封結構：	軟密封,硬密封
壓力范圍：	1.6MPa-6.4MPa	公稱通徑：	DN15-300
常用材質：	鑄鋼,不銹鋼等	銘牌：	浦首品牌

L型三通球閥,Q44FL型三通球閥L型主要連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。產品特點：（1）、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化。（2）、三通球芯分T型和L型，使用壽命長，流通能力大，阻力小。（3）、球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。

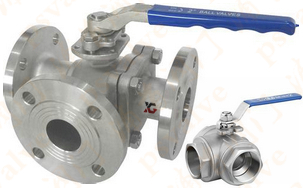

L型三通球閥實物圖片

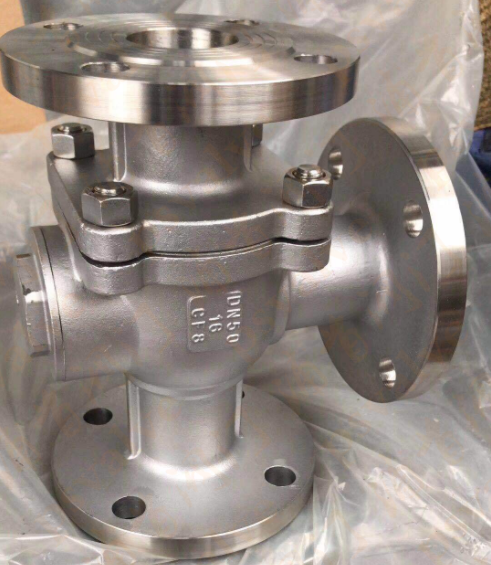

L型三通球閥(圖1)

主要性能參數：

型號		Q44F-16C	Q44F-25C	Q44F-40C	Q44F-16P	Q44F-25P	Q44F-40P
工作壓力（℃）		1.6	2.5	4.0	1.6	2.5	4.0
適用溫度（℃）		≤150
適用介質		水、蒸汽、油品等			弱腐蝕性介質
材料	閥體	碳素鋼鑄件			鉻鎳鈦不銹鋼鑄件
	球體、閥桿	2Cr13			鉻鎳鈦不銹鋼
	密封圈	增強聚四氟乙烯
	填料	聚四氟乙烯

主要性能范圍：

公稱壓力 PN(MPa)	試驗壓力
	殼體	高壓液密封	低壓液密封
1.6	2.4	1.76	0.6
2.5	3.75	2.75
4.0	6.0	4.4
CLASS150	3.0	2.2
適用工況	適用介質		水、油品、氣等非腐蝕介質和酸堿腐蝕介質
	適用溫度		-28～350℃
應用規范	連接法蘭		JB79-59 GB9113、 HG20592-97、 ANSI B16.5
	檢驗試驗		JB/T 9092-99 、API598

主要零件材料：

零件名稱	材質
零件名稱	GB	ASTM
閥體、閥蓋	WCB	A216-WCB
密封圈	PTFE、對位聚苯	PTFE、對位聚苯
球體	1Cr18Ni9Ti	SS 304
閥座、閥桿	2Cr13	A246-416
雙頭螺栓	35CrMoA	A193-B7

L型國標連接尺寸和外形 PN1.6MPa

型號	公稱通徑 DN(mm)	尺寸
型號	公稱通徑 DN(mm)	L	L2	D	D1	D2	b	f	Z-d	H	W
Q44F-16C 　　　(P) 　　　(R)	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130
	25	180	90	115	85	65	14	2	4-18	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-23	182	220
	65	260	130	180	145	120	16	3	4-18	193	240
	80	280	140	195	160	135	20	3	8-18	217	270
	100	320	160	215	180	155	20	3	8-18	245	350
	125	380	190	245	210	185	22	3	8-18	282	500
	150	440	220	280	240	210	24	3	8-23	319	600
	200	550	260	335	295	265	26	3	12-23	380	1000
	250	670	310	405	355	320	30	3	12-25	460	1400
	300	720	370	460	410	375	30	3	12-25	520	1800

L型美標連接尺寸和外形 150Lb

公稱通徑 DN		尺寸
(in)	(mm)	L	D	D1	D2	b	f	Z-φd	H	LO
1/2	15	140	89	60.5	35	10	1.6	4-φ15	55	130
3/4	20	165	98	70	43	11	1.6	4-φ15	55	130
1	25	165	108	79.5	51	12	1.6	4-φ15	70	140
11/4	32	220	117	79	64	13	1.6	4-φ15	75	180
11/2	40	250	127	98.5	73	15	1.6	4-φ15	90	220
21/2	50	260	152	120.5	92	16	1.6	4-φ19	104	260
2	65	320	178	139.5	105	18	1.6	4-φ19	153	350
3	80	320	190	152.5	127	19	1.6	4-φ19	187	400
4	100	370	229	190.5	157	24	1.6	8-φ19	206	500
5	125	510	254	216	186	24	1.6	8-φ22	252	600
6	150	510	279	241.5	216	26	1.6	8-φ22	244	1000
8	200	580	373	298.5	270	29	1.6	8-φ22	283	1300
10	250	670	406	362	324	31	1.6	12-φ25	345	1600
12	300	720	483	432	381	32	1.6	12-φ25	420	2100
