產品名稱：不銹鋼高壓球閥

產品型號：Q41/Q11/Q61
產品口徑：DN6-200
產品壓力：1.6MPa-42MPa
產品材質：碳鋼,鍛鋼,哈氏合金鋼HC276等

（1）不銹鋼高壓球閥采用板簧預載的可動金屬閥座結構，密封力設計合理，啟閉靈活，密封可靠。（2）高壓球閥根據用戶的需要，可設計成適用于含固體顆粒、料漿等介質的結構戒耐較高溫度的結構。（3）高壓球閥采用下...

產品名稱：	不銹鋼高壓球閥	產品型號：	Q41/Q11/Q61
驅動方式：	手動,電動,氣動	連接形式：	螺紋,法蘭,焊接
結構形式：	直通式/固定式	密封結構：	軟密封,硬密封
壓力范圍：	1.6MPa-42MPa	公稱通徑：	DN6-200
常用材質：	碳鋼,鍛鋼,哈氏合金鋼HC276等	銘牌：	浦首品牌

（1）不銹鋼高壓球閥采用板簧預載的可動金屬閥座結構，密封力設計合理，啟閉靈活，密封可靠。

（2）高壓球閥根據用戶的需要，可設計成適用于含固體顆粒、料漿等介質的結構戒耐較高溫度的結構。

（3）高壓球閥采用下裝式閥捍，設置倒密封結構，能確保填料處可靠密封。壓力：1.6-MPa-32.0MPa

設計規范：設計和制造按ASME B16.34；

閥門結構長度按ASME B16.10；

法蘭尺寸按ASME B16.5。

參考標準：

API 6D-2008《石油和天然氣工業管線輸送系統管線閥門》；

API 598-2009《閥門的檢查我和試驗》；

ASTM A182- 2002a《高溫用鍛制或軋制合金鋼法蘭、鍛制管件、閥門和部件》；

ASTM A193/A-2001b《高溫用合金鋼和不銹鋼栓接材料》；

API Q1-2007《質量綱要規范》；

NACE-MR-0175-2003 《油田設備用抗硫化物應力腐蝕斷裂和應力腐蝕裂紋的金屬材料》；

API 607 《閥門火燒試驗》等。

不銹鋼高壓球閥實物圖

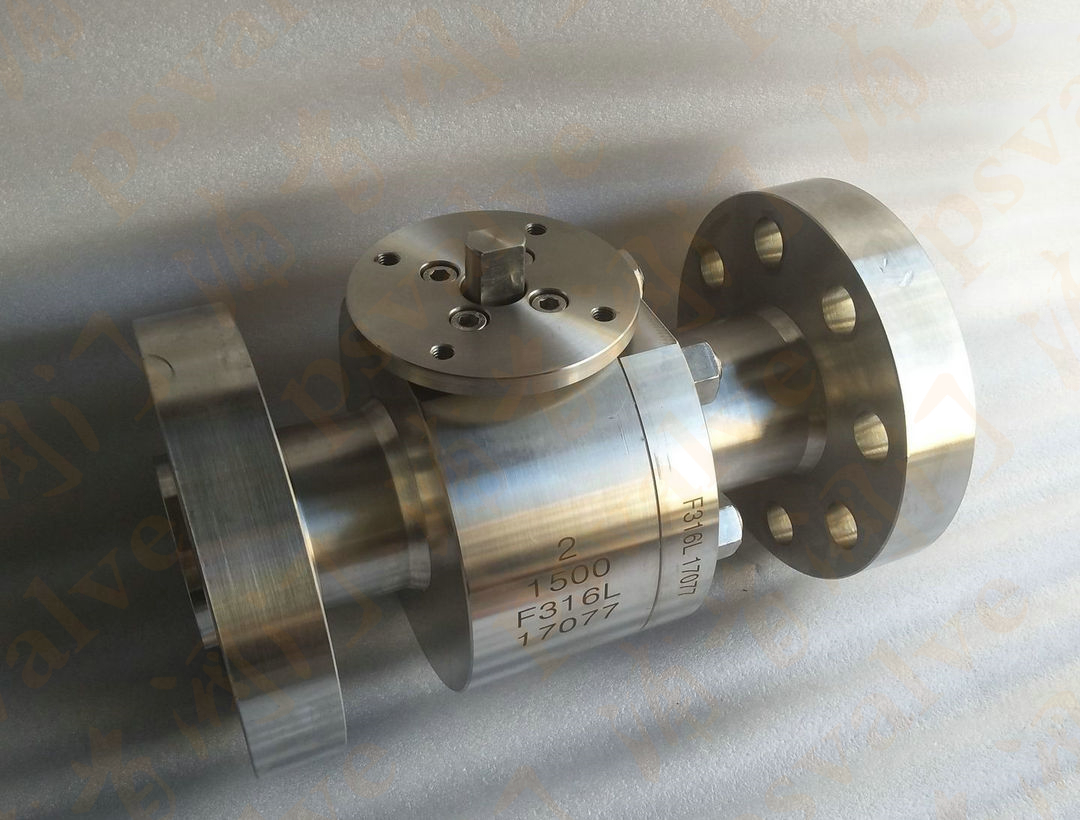

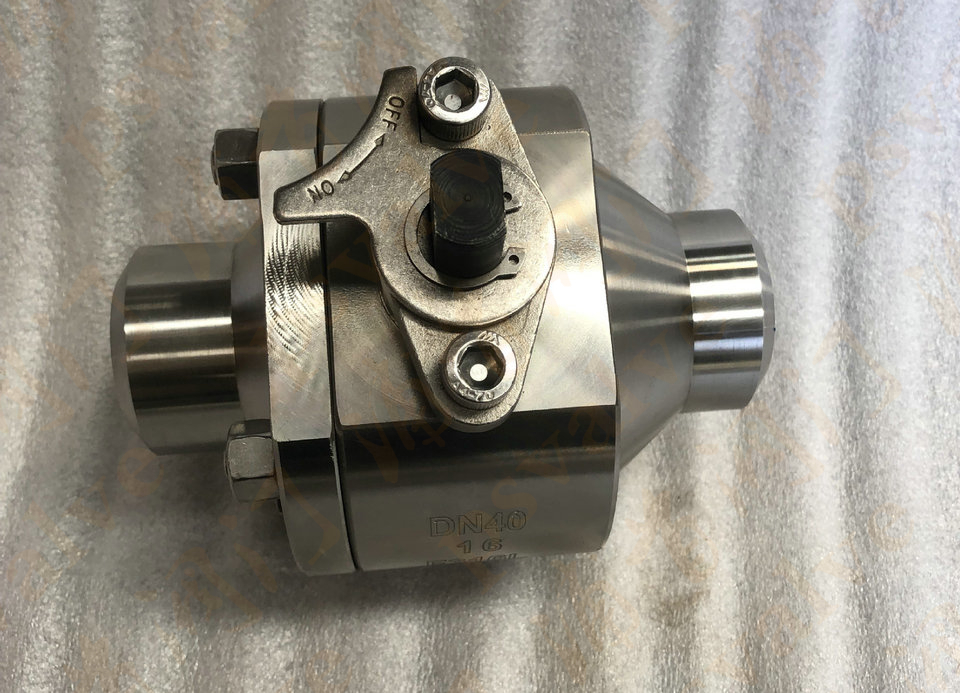

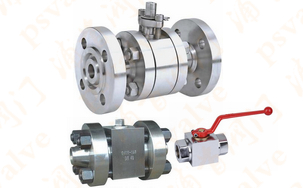

不銹鋼高壓球閥(圖1) 不銹鋼高壓球閥(圖2) 不銹鋼高壓球閥(圖3) 不銹鋼高壓球閥(圖4)

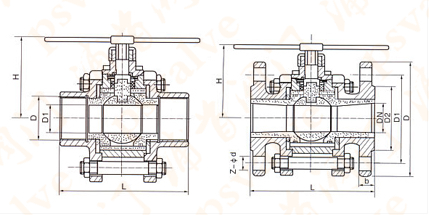

（內螺紋/對焊/承插焊）不銹鋼高壓球閥主要外形尺寸和連接尺寸：

公稱通徑	尺寸
公稱通徑	L	H	D	D1
10	90	76	32	3/8
15	90	76	32	1/2
20	100	81	38	3/4
25	115	92	45	1
32	130	114	55	11/4
40	150	125	65	11/2
50	170	144	75	2
注：對焊和承插式結構長度與內螺紋式長度相同

（法蘭）不銹鋼高壓球閥主要外表尺寸和連接尺寸：

不銹鋼高壓球閥(圖5)

公稱通徑		尺寸
公稱通徑		L		d1		L1		D	D1	D2	b	Z-Φd	H
mm	in	全通徑FP	縮徑RP	全通徑FP	縮徑RP	全通徑FP	縮徑RP	D	D1	D2	b	Z-Φd	QA41	QA341	QA641	QA941
15	1/2″	130	-	15	-	-	-	95	65	45	14	4-14	62	-	200	-
20	3/4″	140	-	20	-	-	-	105	75	55	14	4-14	68	-	204	-
25	1″	150	-	25	-	-	-	115	85	65	14	4-14	75	-	215	360
32	11/4″	165	-	32	-	-	-	135	100	78	16	4-14	85	-	240	390
40	11/2″	182	-	40		-	-	145	110	85	16	4-18	95	-	264	395
50	2″	200	-	50	-	-	-	160	125	100	16	4-18	110	-	360	472
65	21/2″	220	-	65	-	-	-	180	145	120	18	4-18	130	-	379	530
80	3″	250	283	80	65	-	-	195	160	135	20	4-18	155	-	452	580
100	4″	280	305	100	80	-	-	215	180	155	20	8-18	180	320	479	630
125	5″	320	381	125	100	-	-	245	210	185	22	8-18	250	380	646	710
150	6″	360	403	150	125	-	-	280	240	210	24	8-23	275	400	666	670
200	8″	400	419	200	150	-	-	335	295	265	26	12-23	330	450	615	825
