產品名稱：電動帶手輪球閥

產品型號：Q941F,Q941N
產品口徑：DN15-300
產品壓力：1.6MPa-6.4MPa
產品材質：WCB,不銹鋼等

電動帶手輪球閥,防爆電動帶(手輪)球閥一種電動執行機構的手輪轉動切換裝置球閥，包括手輪、銷軸、蝸桿、離合器、滾珠和彈簧；手輪與離合器固定連接，銷軸固定在蝸桿上，并與離合器脫開或鎖住。本實用新型的有益效...

產品名稱：	電動帶手輪球閥	產品型號：	Q941F,Q941N
驅動方式：	電動	連接形式：	法蘭
結構形式：	直通式	密封結構：	軟密封/硬密封
壓力范圍：	1.6MPa-6.4MPa	公稱通徑：	DN15-300
常用材質：	WCB,不銹鋼等	銘牌：	浦首品牌

電動帶手輪球閥,防爆電動帶(手輪)球閥一種電動執行機構的手輪轉動切換裝置球閥，包括手輪、銷軸、蝸桿、離合器、滾珠和彈簧；手輪與離合器固定連接，銷軸固定在蝸桿上，并與離合器脫開或鎖住。本實用新型的有益效果是：由于爪式離合器與固定連接在蝸桿上的銷軸脫離或鎖住，使電動執行機構的手動＼自動切換簡單，操作更加方便。

參數：

閥體材質：WCB,不銹鋼,310S耐高溫等	執行器參數
公稱通徑：DN15-DN300	傳動方式：電動（帶手動）
公稱壓力：1.6Mpa,2.5Mpa,4.0Mpa,6.4Mpa	控制電源：110/220V AC；50/60Hz
適用溫度：-40℃～350℃	動作時間：10s；30s；45s；135s
適用介質：水、油、氣、蒸汽、酸堿物	防護等級：IP65；IP67可定制IP68
閥體材質：鑄鐵，鑄鋼，不銹鋼	保護裝置：內置過熱保護、過載保護
連接方式：法蘭連接	控制方式：開關型、無源觸點信號、開度信號、智能型

防爆等級 ExdII BT4；特殊要求可定制ExdII BT6

結構：

①防爆型電動球閥流體阻力小，是所有閥類中流體阻力最小的一種，以AC220V、AC380V或DC24V電源電壓動作力，接受（4-20mA，0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉，以角行程輸出的扭矩轉動球體0-90°，就能完成啟閉動作或調節動作。
②全電子式電動執行機構，采用機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示，手動操作等功能，功能強、性能可靠、連線簡單，通過輸入電流信號或電壓信號，改變球芯的旋轉角度（0-90°任意角度），實現比例調節動作。
③球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。特別適用于要求零泄漏率的場合。

電動帶手輪球閥和普通電動球閥相比具有結構緊湊,體積小,重量輕,閥座與端面法蘭距離近,物料滯留少。可以電動啟閉也可以手動啟閉,密封性能優越等特點。通常適用于密封要求嚴格的場合,廣泛應用于化工、石油、制藥、輕工等行業的自動控制。采用V型通道球體結構與電子式電動執行器配套可實現流量的調節。工作壓力可達到16.0MPa,設計溫度550以下。

產品特點：

1、一體化結構設計，位置變送器和伺服放大器做為兩個獨立部件均可直接裝入執行機構內部，直接接受4-20mA控制信號，輸出4-20mA或1-5VDC閥位反饋信號，具有自診斷功能，使用和調校十分方便。

2、功能模塊式結構設計，通過不同可選功能的組合，實現從簡單到復雜的控制，滿足不同應用要求。

3、結構簡單，體積小巧，重量輕，便于安裝和維護，機械零件全部采用CNC加工制作，工藝精湛。

4、傳動全部采用小齒隙密封齒輪，具有效率高、噪聲低、壽命長、穩定可靠、無需再加油等特點。

5、具有多種運行速度，可滿足各種控制系統的要求，以保證系統的快速響應及穩定性。

6、PSL系列同閥門的連接采用柔性盤簧連接，可避免閥桿與輸出軸不同軸給閥門帶來的影響，可預置閥門關斷力保證閥門的可靠關斷，防止泄漏。

7、PSQ系列有轉矩開關保護，可防止因閥門產生過大轉矩而損壞閥桿。

8、驅動電機采用高性能稀土磁性材料制作的高速同步電機，運行平穩。具有體積小、力矩大、抗堵轉、控制精度高等特點。

9、可設置分段調節，即由一臺調節器輸出的雙時間比例信號控制兩臺執行機構（4-12mA對應PSL1的全開全閉，12-20mA對應PSL2的全開全閉）。

10、閥位反饋元件采用全密封高精度多圈電位器，具有體積小、精度高、死區小、使用壽命長等特點。

11、行程可調，便于與閥門連接。

12、全部電器元件均采用世界名牌產品，質量可靠，使用壽命長。

13、電器部件布線嚴謹并與傳動部件完全隔離，提高了執行機構運行性的可靠。

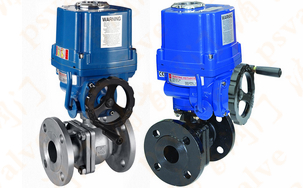

電動帶手輪球閥,防爆電動帶(手輪)球閥實物圖片

主要技術參數及性能

公稱通徑(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數Kv	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4MPa
泄漏量	軟密封：零泄漏；硬密封：≤額定流量的10-5
閥體形式	兩段式閥體(浮動球體)											兩段式閥體(固定球體)
閥芯形式	“O”型球形閥芯
密封填料	聚四氟乙烯(PTFE)、金屬石墨纏繞墊片
連接形式	法蘭、焊接、螺紋
流量特性	近似快開特性
可調范圍	DN15-65							DN80-300
可調范圍	250:1							350:1
基本誤差	±1%
死區	≤1%
回差	≤1%
適用溫度	密封面
適用溫度	PTFE≤150℃、RTFE≤180℃、PPL≤300℃、硬密封≤450℃
配置執行機構	可配HQ、361R等系列角行程防爆電動執行機構
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

執行器技術參數

電源電壓	AC220/380V，50/60Hz
輸出力矩	50N·M～2000N·M
動作范圍	0～90° 0～360°
動作時間	15秒/30秒/60秒
保護裝置	過熱保護
環境溫度	-30°～60°
手動操作	同附帶手柄操作
限位	電氣、機械二重限位
防護等級	相當于IP-65
防爆等級	ExdII BT4；特殊要求可定制ExdII BT6
位置測量	可選裝開關或電位計
驅動電機	8W/E
進線接口	PE1/2〞進線線鎖

主要零件材料

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

主要性能規范：

型號	公稱壓力PN(MPa)	試驗壓力ps(MPa)			適用溫度(℃)	適用介質
型號	公稱壓力PN(MPa)	殼體	密封(液)	密封(氣)	適用溫度(℃)	適用介質
Q941F-16C	1.6	2.4	1.76	0.6	PTFE≤150 增強PTFE≤180 金屬鑲嵌封位聚苯≤200	水、油品等
Q941F-25C	2.5	3.75	2.75
Q941F-40C	4.0	6.0	4.4
Q941F-16P	1.6	2.4	1.76			酸類
Q941F-25P	2.5	3.75	2.75
Q941F-40P	4.0	6.0	4.4
Q941F-16R	1.6	2.4	1.76			醋酸類
Q941F-25R	2.5	3.75	2.75
Q941F-40R	4.0	6.0	4.4

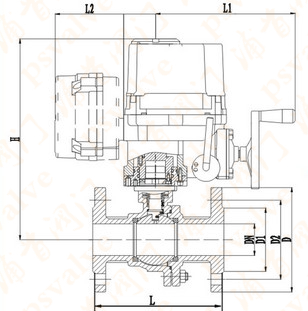

電動帶手輪球閥主要外型尺寸：

PN4.0(MPa)
通徑(DN)	L	D	D1	D2	D6	b	f	H	Z-d	重量	驅動裝置
15	140	95	65	45	40	16	4	325	4-14	-	LQ5-1
20	152	105	75	55	51	16	4	354	4-14	-	LQ5-1
25	165	115	85	65	58	16	4	360	4-14	-	LQ5-1
32	180	135	100	78	66	18	4	386	4-18	-	LQ5-1
40	200	145	110	85	76	18	4	394	4-18	-	LQ5-1
50	220	170	125	100	88	20	4	472	4-18	17	Q10-6 3/4
65	250	180	145	120	110	22	4	599	8-18	55	Q30-6 3/4
80	280	195	160	135	121	22	4	579	8-18	60	Q30-6 3/4
100	320	230	190	160	150	24	4.5	632	8-23	70	Q60-4 3/4
125	400	280	220	188	176	28	4.5	710	8-25	122	Q120-2 3/4
150	403	300	250	218	204	30	4.5	760	8-25	-	Q120-2 3/4
200	550	375	320	282	260	38	4.5	-	12-30	170	Q200

電動帶手輪球閥主要零件材料：

零件名稱	閥體、側體	球體、閥桿	填料	密封圈
Q941F-16C Q941F-25C Q941F-40C	WCB	2Cr13	PTFE或柔性石墨	PTFE、增強PTFE苯
Q941F-16P Q941F-25P Q941F-40P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
Q941F-16R Q941F-25R Q941F-40R	ZG0Cr18Ni12Mo2Ti	0Cr18Ni12Mo2Ti

電動帶手輪球閥主要外型尺寸：

PN1.6(MPa)
通徑(DN)	L	D	D1	D2	b	H	Z-d	重量	驅動裝置
15	130	95	65	45	14	352	4-14	-	LQ51
20	130	105	75	55	14	355	4-14	-	LQ51
25	140	115	85	65	14	360	4-14	8	LQ51
32	165	135	100	78	15	386	4-18	13	LQ5-1
40	180	145	110	85	16	394	4-18	17	LQ5-1
50	200	160	125	100	16	472	4-18	25	Q10-6 3/4
65	220	180	145	120	18	486	4-18	60	Q10-6 3/4
80	250	195	160	135	20	579	8-18	65	Q30-6 3/4
100	280	215	180	155	20	595	8-18	75	Q30-6 3/4
125	320	245	210	185	22	650	8-18	97	Q60-4 3/4
150	360	280	240	210	24	739	8-23	162	Q120-2 3/4
200	400	335	295	265	26	799	12-23	226	Q120-2 3/4
250	533	406	362	324	30	890	12-25	-	-
300	610	483	432	381	32	940	12-25	-	-

電動帶手輪球閥主要外型尺寸：

PN2.5(MPa)
通徑(DN)	L	D	D1	D2	b	H	Z-d	重量	驅動裝置
15	130	95	65	45	14	352	4-14	-	LQ51
20	130	105	75	55	14	355	4-14	-	LQ51
25	165	115	85	65	16	360	4-14	8	LQ51
32	178	135	100	78	18	386	4-18	13	LQ5-1
