產品名稱：智能電動球閥

產品型號：Q941F
產品口徑：DN15-300
產品壓力：1.6MPa-6.4MPa
產品材質：WCB,不銹鋼等

產品名稱：	智能電動球閥	產品型號：	Q941F
驅動方式：	電動,氣動,手動,渦輪	連接形式：	法蘭,螺紋
結構形式：	O型,V型	密封結構：	軟密封,硬密封
壓力范圍：	1.6MPa-6.4MPa	公稱通徑：	DN15-300
常用材質：	WCB,不銹鋼等	銘牌：	浦首品牌

智能電動球閥,防爆電動球閥電動執行機構是具有自動調試,故障自診斷、自處理功能的智能型電動執行機構。機內自帶伺服系統,無需外配伺服放大器的一體化產品,可直接接受計算機、調節器或操作器的4-20mAd.c.控制信號工作。
減速器采用二級精密蝸輪蝸桿傳動機構，具有低噪聲、高效率、自鎖性等特點；手操機構具有通電自動復位功能；整機具有可靠的過熱、過載和限位的三項保護，可確保產品的安全運行。
電動防爆球閥防爆等級為ExdⅡBT4、防護等級為IP67、可帶現場控制裝置。防爆型電動球閥主要特點為：不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。流向可任意，可調范圍廣，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。產品外殼防護性能達到IEC IP67，NEMA 4和6 標準，具有卓越的戶外使用性能。
產品按組合方式具有二位和比例兩個系列，并具EXd II BT4防爆等級，可以滿足各類角行程調節閥的配套，是國內現有高性能價格比電動執行機構的最佳選擇。

智能電動球閥,防爆電動球閥采用一體化結構,與DTR電動執行機構相配,有輸入控制信號（4~20mADC或1-5VDC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人、性能可靠、配套簡單、流通能力大、特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

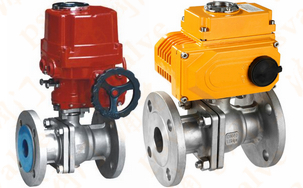

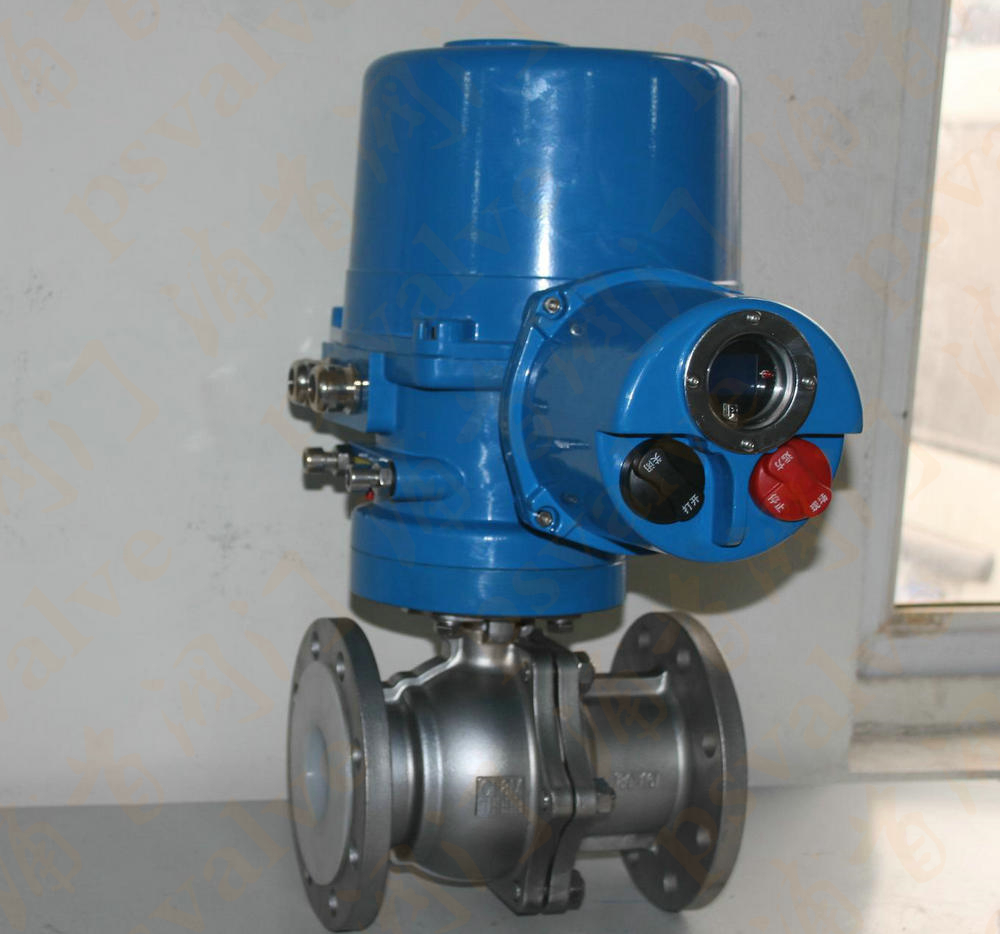

智能電動球閥,防爆電動球閥實物圖片

智能電動球閥(圖1) 智能電動球閥(圖2)

（一）智能電動球閥主要技術參數：

①、結構形式：角型單座鑄造閥

②、公稱通徑：20-300mm

③、公稱壓力： 1.6-6.4Mpa

④、連接形式：法蘭式按JB78-59、JB79-59

⑤、材料：HT200、ZG230—450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti

（二）ZDJR智能電動O型調節球閥閥內組件

①、閥芯形式：O型閥芯

②、流量特性：快開型

③、材料： 1Cr18Ni9Ti 0Cr17Ni12Mo2襯PTFE
④、密封面材料：PTFE、PPL、硬密封。

（三）ZDJR智能電動O型調節球閥執行機構：

①、類型：可選PSQ、DTR和3810系列電子式角行程執行機構。防爆型選用3810系列。
②、技術參數和性能：請參閱相應執行機構與閥門定位器說明書。

技術參數和性能

電動執行器技術參數		電動球閥閥體參數
電源	AC110、220、380V/DC24、220V	公稱通徑	DN15～200mm
輸出力矩	50N·M～2000N·M	公稱壓力	PN1.6、2.5、4.0、6.4、10MPa
任選功能	開關型、觸點型、開度信號、智能調節型	閥軸材質	碳鋼、不銹鋼
動作范圍	0～90°±5°	閥體材質	碳鋼、304/316/316L不銹鋼
動作時間	15秒/30秒/60秒	球體材質	304/316/316L不銹鋼
環境溫度	-30°～60°	閥座密封	PTFE、PPL、金屬密封
手動操作	附帶手柄操作	溫度	PTFE≤180℃、PPL≤350℃、金屬密封≤450℃
限位	電氣、機械二重限位	適用介質	水、石油、粘性流體、漿料、強氧化性介質等
防護等級	IP-67(防爆外殼:Exd Ⅱ BT4 Exd Ⅱ BT6)	適用介質	水、石油、粘性流體、漿料、強氧化性介質等
輸入信號	0-10，1-5VDC/4-20mA(智能調節型)	特點	連線簡單，結構緊湊、阻力小、動作穩定

智能電動球閥理想流量特性表：

公稱通徑（DN）	不同開度角下的Kv值
溫度	10o	20o	30o	40o	50o	60o	70o	80o	90o
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	35	71	133	248	398	620	890
150	20	40	8/0	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2543	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100

智能電動球閥主要規格參數：

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數（Kv）	20	38	72	110	170	215	380	550	890	1400	2000	3580	5650	8100
可調動作范圍	0-90o
允許壓差△P	小于公稱壓力(1.6MPa)
泄漏量Q	按AP1598標準測試無泄漏
環境溫度℃	-20~60℃
基本誤差	±2.5%
回差	±2.5%
死區	1%
可調范圍	250：1							350：1
配用執行機構	PSQ101, 381RSA-05DTR-05					DTR-10 PSQ201, DTR-20381RSC-30				DTR-40381RSC-50		PSQ701DTR-60

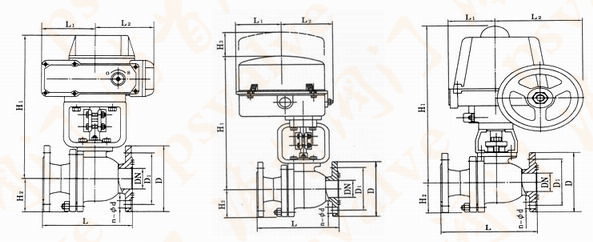

智能電動球閥主要外形及連接尺寸：

公稱通徑DN	L	D	H	L1	D1	b	Z-Ød	H1	L2
壓力	1.6/2.5/4.0	1.6/2.5/4.0			1.6/2.5/4.0	1.6/2.5/4.0	1.6/2.5/4.0
15	130/130/130	95	275	157	65	14/16/16	4-14	48	208
20	140/140/140	105	280	157	75	14/16/16	4-14	53	208
25	150/150/150	115	287	157	85	14/16/16	4-14	58	208
32	165/165/180	135	384	208	100	16/18/18	4-18	68	208
40	180/180/200	145	312	208	110	16/18/18	4-18	73	208
50	200/200/220	160	325	208	125	16/20/20	4-18	80	208
65	220/220/250	180	335	256	145	18/22/22	4-18/8-18/8-18	90	256
80	250/250/280	195	365	256	160	20/22/22	8-18	98	256
100	280/280/320	215/230/230	400	256	180/190/190	20/24/24	8-18/8-23/8-23	120	256
125	320/320/400	245/270/270	420	256	210/220/220	24/28/30	8-23/8-25/8-25	140	256
150	360/360/400	280/300/300	440	256	240/250/250	24/28/30	8-23/8-25/8-25	167	256
200	400/400/550	335/360/375	470	256	295/310/320	26/34/38	12-23/12-25/12-30	210	256
250	630 750	405 470	545	380
300	750 870	460 530	580	380
