產品名稱：電動高壓球閥

產品型號：Q911N
產品口徑：DN10-100
產品壓力：1.6MPa-50MPa
產品材質：碳鋼,不銹鋼等

電動高壓球閥將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分,整臺閥門沿閥桿中心軸左右對稱,它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置,保證了...

產品名稱：	電動高壓球閥	產品型號：	Q911N
驅動方式：	電動,手動	連接形式：	螺紋
結構形式：	直通式	密封結構：	軟密封,硬密封
壓力范圍：	1.6MPa-50MPa	公稱通徑：	DN10-100
常用材質：	碳鋼,不銹鋼等	銘牌：	浦首品牌

電動高壓球閥將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分,整臺閥門沿閥桿中心軸左右對稱,它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置,保證了閥門良好的操作性能。電動執行器采用一體式結構,輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。

電動高壓球閥實物圖片

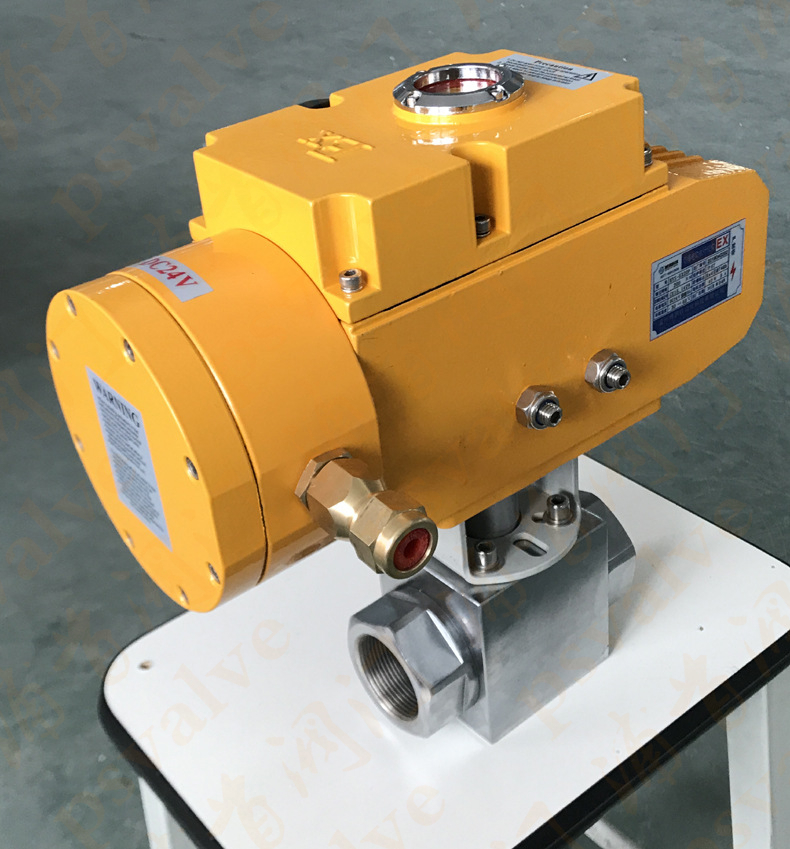

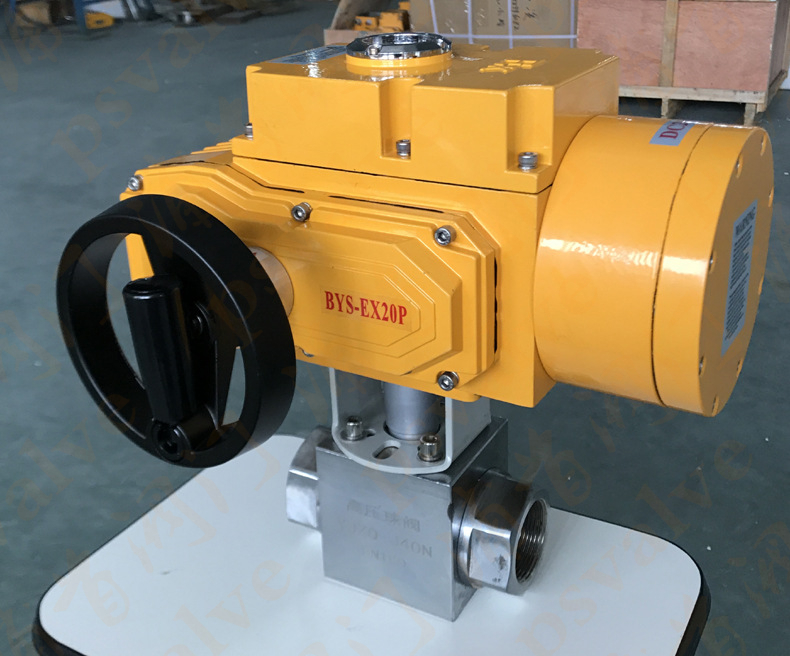

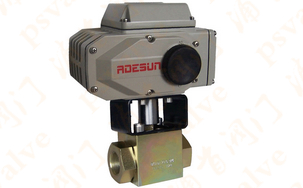

電動高壓球閥(圖1) 電動高壓球閥(圖2) 電動高壓球閥(圖3)

閥體形式

三段式鍛造閥體

公稱壓力

PN16.0、32.0 MPa;ANSI 150、300、600、900、2500LB

連接形式

法蘭式、焊接式、螺紋式(適用于PN32MPa-50MPa以內)

密封填料

V型PTFE填料、柔性石墨填料等

閥芯形式

O型球體閥芯

流量特性

近似快開特性

動作范圍

0～90°、0～360°

泄露量Q

按GB/T4213-92，小于額定KV0.01%

基本誤差

±1%

回差

±1%

死區

≤1%(可調)

可調范圍

250：1

350：1

配置執行機構

可配PSQ、HQ、UNIC、361RS、HR等系列角行程電動執行機構

控制方式

開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)

Q911N電動高壓球閥主要零件材料：（單位:mm）

零件名稱	閥體	球體	閥桿	密封圈
Q11N-100C Q11N-160C Q11N-320C	35/45	1Cr18	1Cr18Ni9Ti	尼龍
Q11N-100P Q11N-160P Q11N-320P	304/1Cr18Ni9Ti		304/1Cr18Ni9Ti
Q11N-100R Q11N-160R Q11N-320R	316/1Cr18Ni12Mo2Ti		316/1Cr18Ni9Ti

Q911N電動高壓球閥美標主要尺寸： 600Lb、900Lb（采用：ASME、B16.11-1991標準）

口徑	d	L	L1	H	W	D	L3
口徑	流量	總長	中段瓣總長	中心高度	手柄長度	半插口	有效長度
NPT3/8"	10	100	60	62	150	1280	10
NPT1/2"	14	100	60	65	150	21.85	10
NPT3/4"	19	140	80	74	180	27.30	13
NPT1"	24	140	80	80	180	34.05	13
NPT11/4"	31	160	90	95	255	42.80	13
NPT11/2"	39	180	100	98	255	48.80	13
NPT2"	48	200	110	108	255	61.35	16
NPT21/2"	63	-	-	-	-	74.20	16
NPT3"	78	-	-	-	-	90.15	16
NPT4"	98	-	-	-	-	115.80	19

Q911N電動高壓球閥國標主要尺寸：（單位:mm ）

公稱通徑	Q11N-100/160、Q11N-100/160P						Q11N-320、Q11N-320P
	管螺紋	尺寸					管螺紋	尺寸
	管螺紋	d	L	H	W	E	管螺紋	H	W	SW	L
6	1/4	11	70	43	108	42.5	-	-	-	-	70
10	3/8	11	70	43	108	42.5	-	-	-	-	-
15	1/2	11	85	43	108	42.5	1/2	68	130	41	85
20	3/4	14	95	45.5	146	47.5	3/4	77	180	46	95
25	1	21	105	59.5	146	52.5	1	82	180	55	105
32	1 1 /4	25	120	64.5	146	60	1 1 /4	115	300	70	120
40	1 1 /2	32	130	76	254	65	1 1 /2	120	300	80	130
50	2	38	150	81	254	75	2	130	300	100	150
