產品名稱：波紋管截止閥

產品型號：WJ41
產品口徑：DN15-350
產品壓力：1.6MPa-6.4MPa
產品材質：碳鋼,不銹鋼等

波紋管截止閥溫度-29-350℃開關無摩擦，密封不易磨損，啟閉力矩小。這種截止閥采用獨特的波紋管密封設計，從而完全消除了閥桿填料密封泄漏的問題，滿足最嚴格的泄漏等級要求。波紋管截止閥的零泄漏特性改善了...

產品名稱：	波紋管截止閥	產品型號：	WJ41
驅動方式：	手動,氣動,電動	連接形式：	法蘭,焊接
結構形式：	截止型	密封結構：	波紋管
壓力范圍：	1.6MPa-6.4MPa	公稱通徑：	DN15-350
常用材質：	碳鋼,不銹鋼等	銘牌：	浦首品牌

波紋管截止閥溫度-29-350℃開關無摩擦，密封不易磨損，啟閉力矩小。這種截止閥采用獨特的波紋管密封設計，從而完全消除了閥桿填料密封泄漏的問題，滿足最嚴格的泄漏等級要求。波紋管截止閥的零泄漏特性改善了設備的安全性，節約大量能源，減少了維修費用，可工業應用提供了清潔安全的工作環境。

波紋管截止閥結構特點
1、產品結構合理、密封可靠,雙重堅固耐用的波紋管密封設計（波紋管+填料）,保證閥桿的零泄漏。沒有流體損失,降低能源損失,提高工廠設備安全。并符合國際密封標準。
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀
4、雙層波紋管、維修方便波紋管密封閥桿、雙重密封位置指示、無升降手輪

設計標準: GB12235

結構長度: GB12221

連接法蘭: GB9113、JB/T79、HG20596

試驗和檢驗: JB/T 9092、GB/T13927

波紋管截止閥應用:
適用于石油化工、化纖紡織、塑料造紙、電力鋼鐵、印染橡膠、食品等行業.
適用介質:高溫導熱油、蒸汽、冷熱水、氯氣等相關液體、氣體。

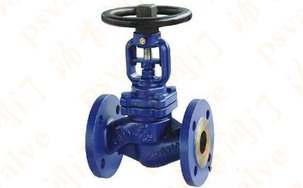

實物圖片

制造標準

設計標準	GB12235
結構長度	GB12221
連接法蘭	GB9113、JB/T79、HG20596
試驗和檢驗	JB/T9092、GB/T13927

壓力試驗

壓力檢驗（表）
公稱壓力	1.6Mpa	2.5Mpa	4.0Mpa
密封試驗	1.8MPa	2.8MPa	4.4MPa
殼體強度	2.4MPa	3.6MPa	6.0MPa
適用溫度	425℃

產品特點

雙層波紋管	維修方便
波紋管密封閥桿	雙重密封
位置指示	無升降手輪

產品用途

工業	電站
廢氣凈化廠	天然氣
真空裝置	氨
熱水	冷凍系統
加熱設備	蒸汽系統

主要零部件材質

序號	名稱	材質
1	閥體	WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M
2	閥瓣	25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV
3	軸銷	25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV
4	閥桿	25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV
5	波紋管組件	1Cr18Ni9Ti、304、316、304L、316L
6	墊片	柔性石墨+不銹鋼、PTFE
7	閥蓋	WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M
8	雙頭螺栓	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti、35CrMoV、25Cr2MoV
9	六角螺母	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti、35CrMoV、25Cr2MoV
10	填料	柔性石墨
11	填料壓蓋	WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M
12	閥桿螺母	銅合金
13	手輪	WCB、QT400-18
