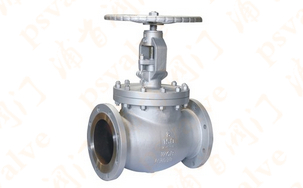

產品名稱：日標截止閥

產品型號：J41H/W
產品口徑：DN15-300
產品壓力：10K-20K
產品材質：鑄鋼,不銹鋼等

日標截止閥,JIS日標法蘭截止閥主要用來接通或截斷管路中的介質,適用于公稱壓力10K-20K，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式...

產品名稱：	日標截止閥	產品型號：	J41H/W
驅動方式：	手動	連接形式：	法蘭
結構形式：	截止	密封結構：	硬密封
壓力范圍：	10K-20K	公稱通徑：	DN15-300
常用材質：	鑄鋼,不銹鋼等	銘牌：	浦首品牌

日標截止閥,JIS日標法蘭截止閥主要用來接通或截斷管路中的介質,適用于公稱壓力10K-20K，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。截止閥是一種常用的截斷閥，一般不用于調節流量。截止閥適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道。

二、日標截止閥標準：

設計與制造按JIS B2071
結構長度按JIS B2002
法蘭連接尺寸按JIS B2212，2214
檢驗按JIS B2003

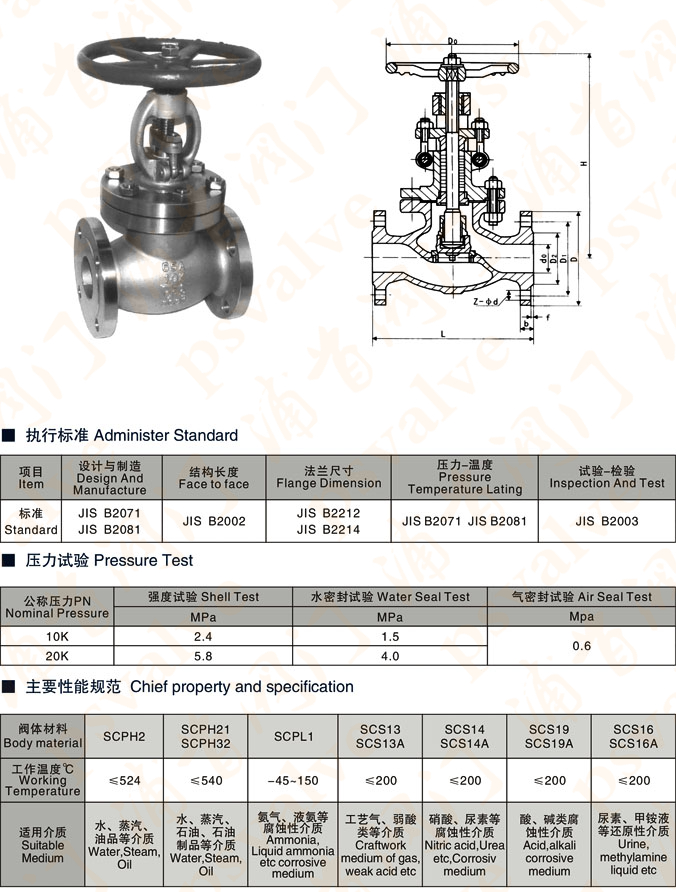

日標截止閥,JIS日標法蘭截止閥設計標準

設計與制造	結構長度	法蘭尺寸	壓力-溫度	試驗—檢驗
JIS B2071 B2081	JIS B2002	JIS B2212 B2214	JIS B2071 B2081	JISB2003

性能規范

閥體材料	SCPH2-11	SCPH-32	SCS13A	SCS19A	SCS14A	SCS16A	SCPL1
適用溫度	≤425	≤540	≤275	≤200	≤275	≤200	-45-150
適用介質	水、蒸汽、油品		硝酸類		醋酸類	氨氣液氨

主要零件材料

零件名稱	CF8系列	CF3系列	CF8M系列	CF3M系列	WCB系列
閥體/閥蓋	CF8	CF3	CF8M	CF3M	WCB
閥瓣	F304	F304L	F316	F316L	1Cr13
閥瓣蓋	304	304L	316	316L	1Cr13
閥桿	F304	F304L	F316	F316L	1Cr13
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨
墊片	PTFE+304	PTFE+304L	PTFE+316	PTFE+316L	石墨+304
壓蓋	CF8	CF3	CF8M	CF3M	WCB
填料壓環	304	304L	316	316L	1Cr13
螺栓	A193-B8	A193-B8	A193-B8M	A193-B8M	35CrMoA
螺母	A194-8M	A194-8M	A194-8M	A194-8M	45
