您現在的位置：首頁 > 各類閥門選型 > 截止閥

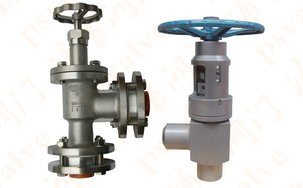

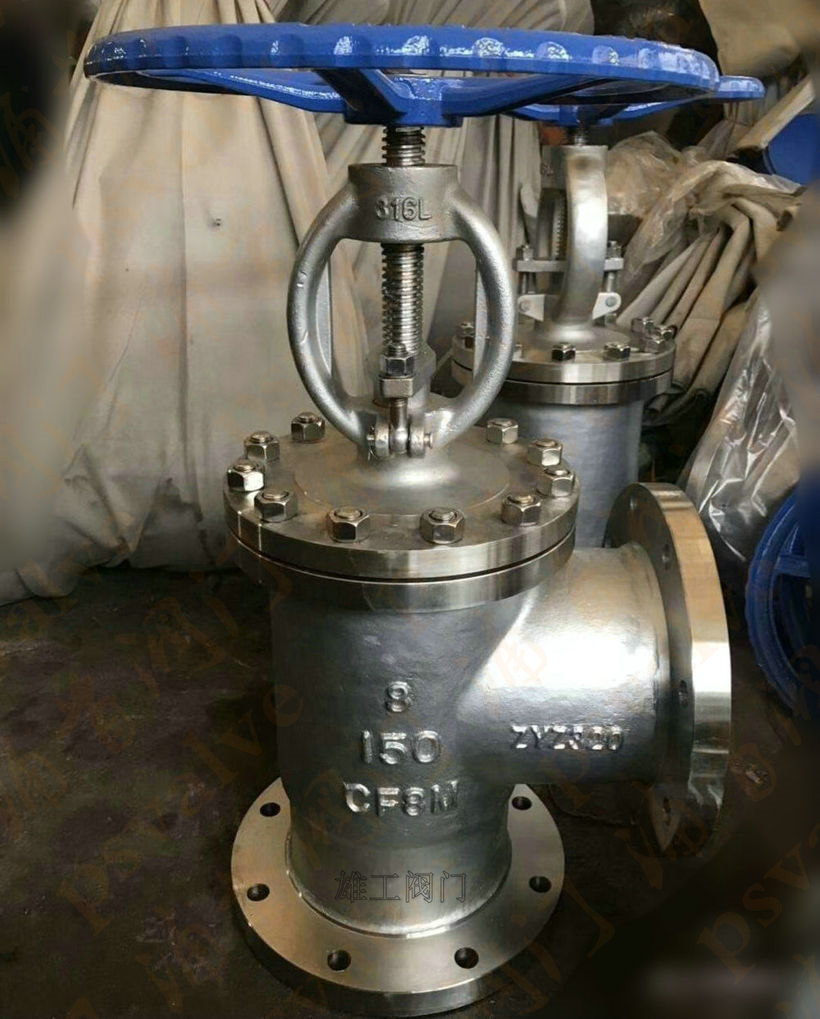

產品名稱：角式截止閥

產品型號：J44H/J44W
產品口徑：DN3-200
產品壓力：1.6MPa-32.0MPa
產品材質：WCB,鍛鋼,不銹鋼等

角式截止閥,J44H角式截止閥進出口通道不在同一方向上而成90°直角,流體通過閥門時會改變流體方向,因此會產生一定的壓力降。角式截止閥的最大優點是可以把閥門安裝在管路系統的拐角處,這樣既節約了90°彎...

產品名稱：	角式截止閥	產品型號：	J44H/J44W
驅動方式：	手動	連接形式：	法蘭/焊接
結構形式：	角式	密封結構：	硬密封
壓力范圍：	1.6MPa-32.0MPa	公稱通徑：	DN3-200
常用材質：	WCB,鍛鋼,不銹鋼等	銘牌：	浦首品牌

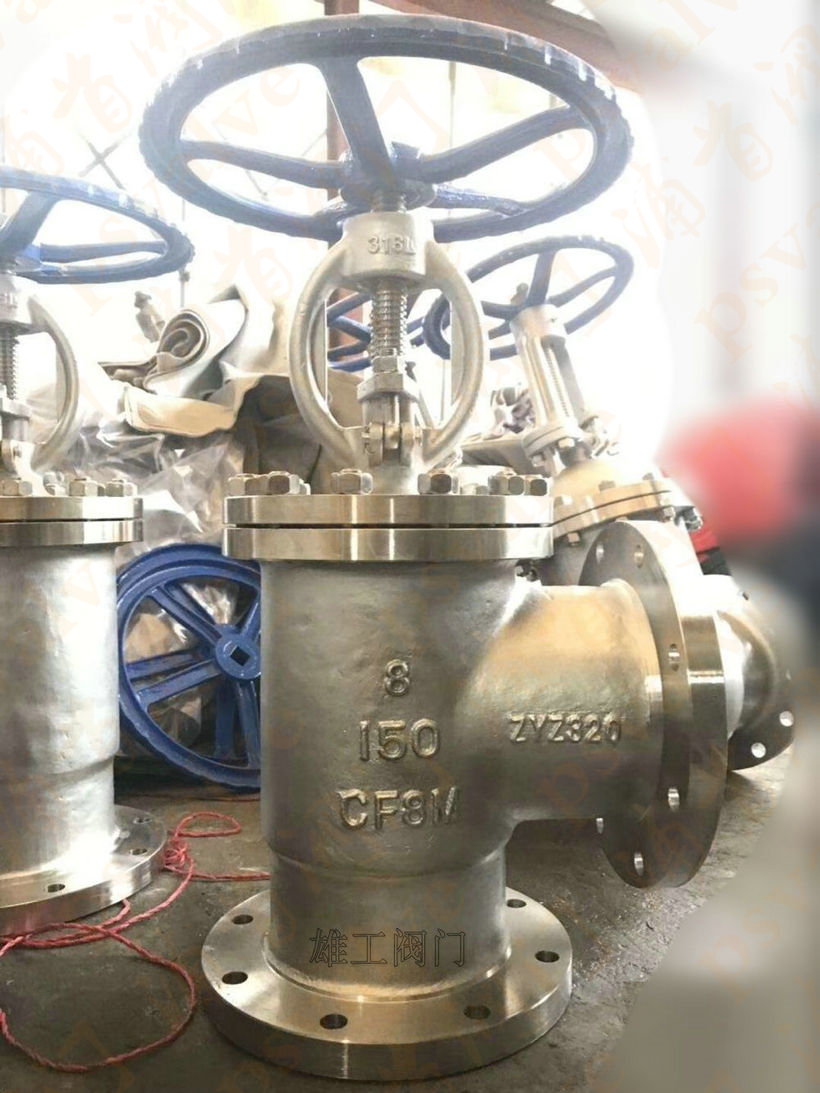

角式截止閥,J44H角式截止閥進出口通道不在同一方向上而成90°直角,流體通過閥門時會改變流體方向,因此會產生一定的壓力降。角式截止閥的最大優點是可以把閥門安裝在管路系統的拐角處,這樣既節約了90°彎頭,又便于操作。因此,這類閥門最適合在化肥廠的合成氨生產系統中和天然氣、化工、石化、石油、造紙、采礦、電力、液化氣、食品、給排水、市政、機械設備配套、電子工業，城建等領域。

產品特點1、結構簡單，制造和維修比較方便
2、工作行程小，啟閉時間短
3、密封性好，密封面間磨擦力小，壽命較長

角式截止閥,J44H角式截止閥應用規范

遵循規范	STANDARD
設計與制造	GB 12233/GB 12235
結構長度	GB 12221/JB96（長系列）
結構長度	GB78/JB79（GB、HG、SH）
壓力試驗	GB/T 13927
標志	GB 12220
供貨	GB/T12252

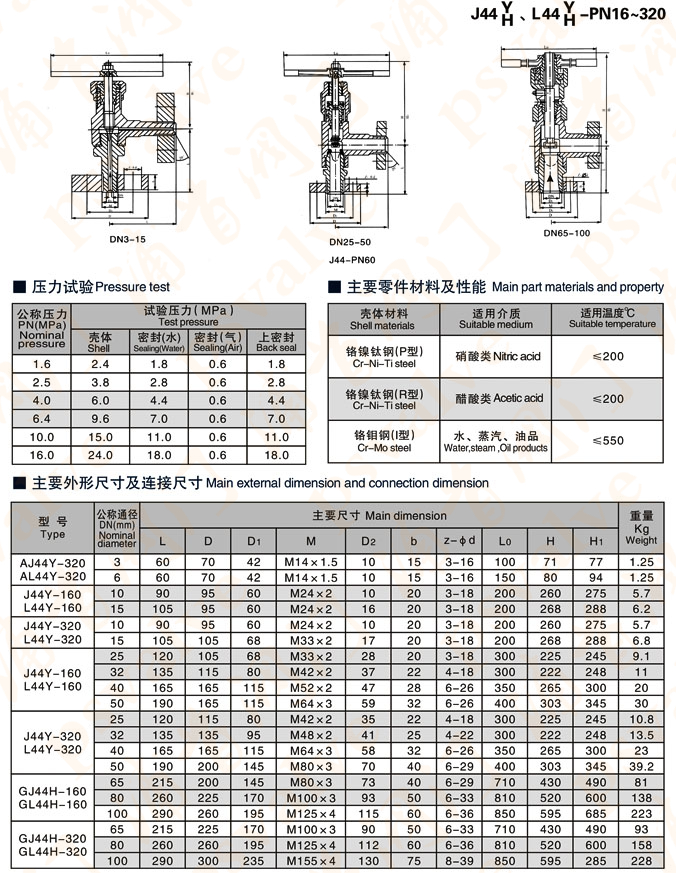

主要外形尺寸1.6MPa

DN	in	L	D	D1	D2	f	b	z-φd	Do	H1	H2	W
15	1/2	65/90	95	65	45	2	14	4-φ14	100	240	265	7
20	3/4	75/95	105	75	55	2	16	4-φ14	100	245	270	7.5
25	1	80/100	115	85	65	2	16	4-φ14	120	250	275	8.5
32	2 1/4	95/105	135	100	78	2	18	4-φ18	140	260	290	12
40	2 1/2	100/115	145	110	85	2	18	4-φ18	140	290	325	14
50	2	115/125	160	125	100	2	20	4-φ18	160	300	335	19
65	2 1/2	145	180	145	120	2	20	4-φ18	180	355	400	27
80	3	155	195	160	135	2	22	4-φ18	240	400	450	42
100	4	175	215	180	155	2	24	8-φ18	240	455	495	50
125	5	200	245	210	185	2	26	8-φ18	280	530	560	64
150	6	240/225	280	240	210	2	28	8-φ23	320	605	650	85
200	8	275	335	295	265	2	30	8-φ23	360	650	770	155
