產品名稱：Y型截止閥

產品型號：J45H,J15Y/J65Y
產品口徑：DN15-200
產品壓力：150LB-2500LB
產品材質：WCB,鍛鋼,不銹鋼等

Y型截止閥_鍛鋼(承插焊,自密封)Y型截止閥適用于公稱壓力150LB-2500LB,工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管道上面,切斷或接通介質。適用介質為：水、油品...

產品名稱：	Y型截止閥	產品型號：	J45H,J15Y/J65Y
驅動方式：	手動,電動,氣動	連接形式：	法蘭,焊接,螺紋
結構形式：	Y型	密封結構：	硬密封
壓力范圍：	150LB-2500LB	公稱通徑：	DN15-200
常用材質：	WCB,鍛鋼,不銹鋼等	銘牌：	浦首品牌

Y型截止閥_鍛鋼(承插焊,自密封)Y型截止閥適用于公稱壓力150LB-2500LB,工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管道上面,切斷或接通介質。適用介質為：水、油品、蒸汽、酸性介質等。操作方式有：手動,氣動,電動。

技術要求1、閥門設計與制造按API 623-2013、JIS E101和NB/T 47044-2014等的規定；
2、閥門試驗按API 598-2009等的規定；
3、結構長度按ASME B16.10-2009、JIS E101和NB/T 47044-2014等的規定,或按企標長度或用戶提供尺寸；
4、焊接坡口按ASEM B16.25-2012、GB/T 12224-2005、JB/T 3595-2002，NB/T 47044-2014和電力工業管理標準78DG等的規定或用戶提供尺寸；
5、壓力溫度額定值按ASME B16.34-2013等的規定。

實物圖片

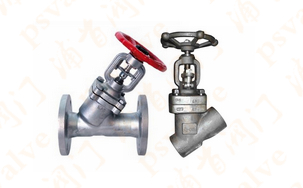

Y型截止閥(圖1)

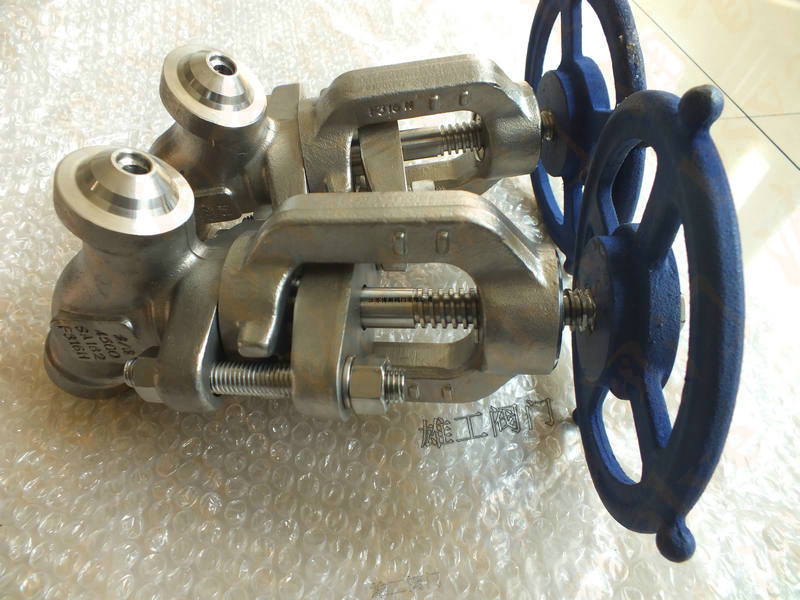

Y型截止閥(圖2)

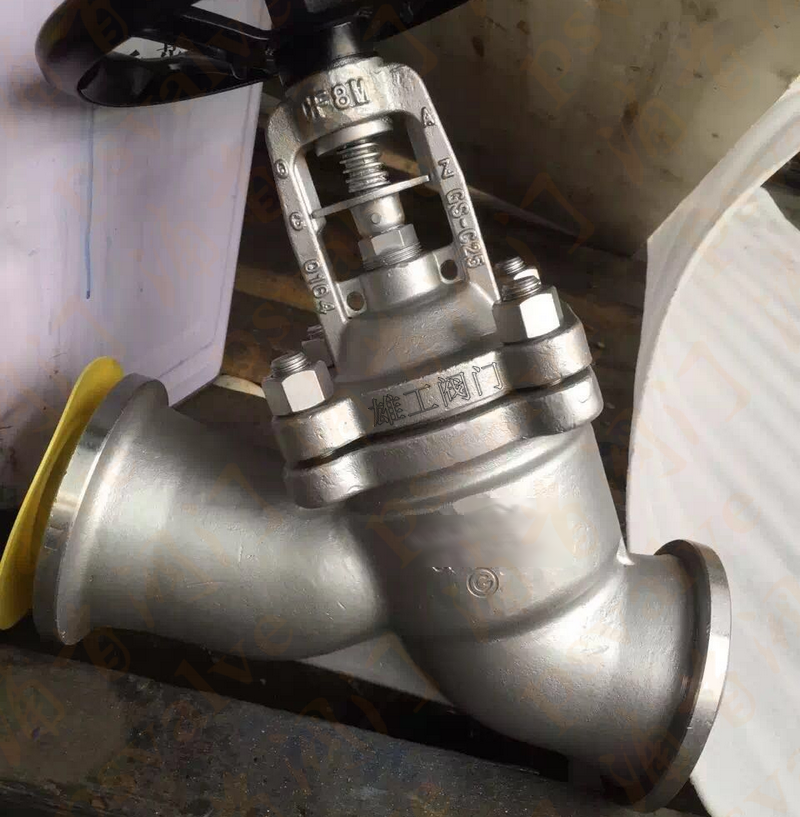

Y型截止閥(圖3)

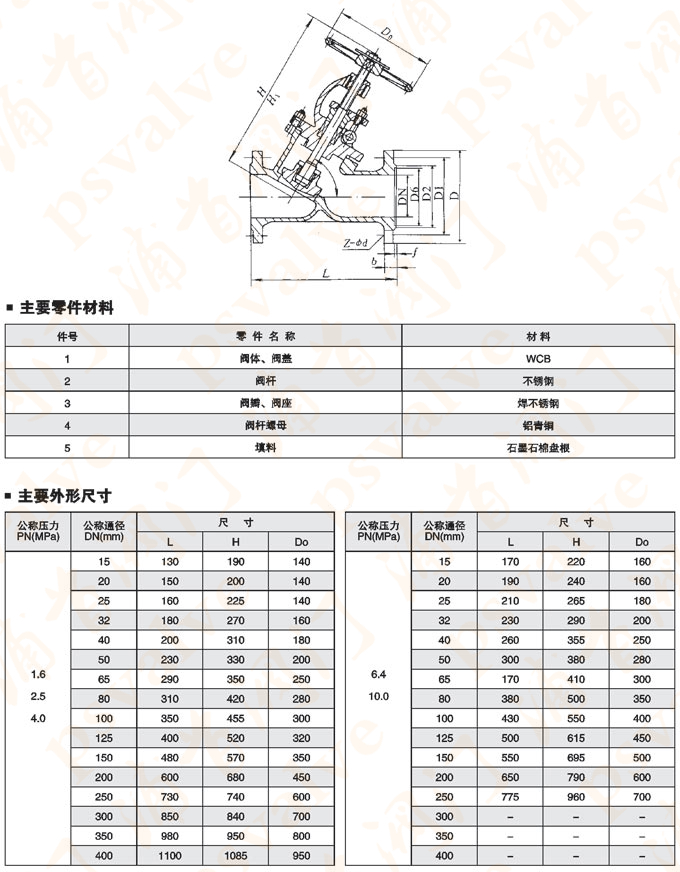

Y型截止閥主要材質零件

閥體	WCB	WC1	WC6	WC9
閥蓋	25	15CrMoA	12Cr1MoVA	12Cr1MoVA
支架	WCB	WCB	WCB	WCB
支架	WCB	WC1	WC6	WC9
閥瓣	25	15CrMoA	12Cr1MoVA	12Cr1MoVA
閥桿	25Cr2MoV	25Cr2MoV	20Cr1Mo1V1A	20Cr1Mo1V1A
閥座	25	15Cr1MoA	12Cr1MoVA	12Cr1MoVA
密封環	增強柔性石墨
填料	增強柔性石墨
閥桿螺母	ZCuA110Fe3

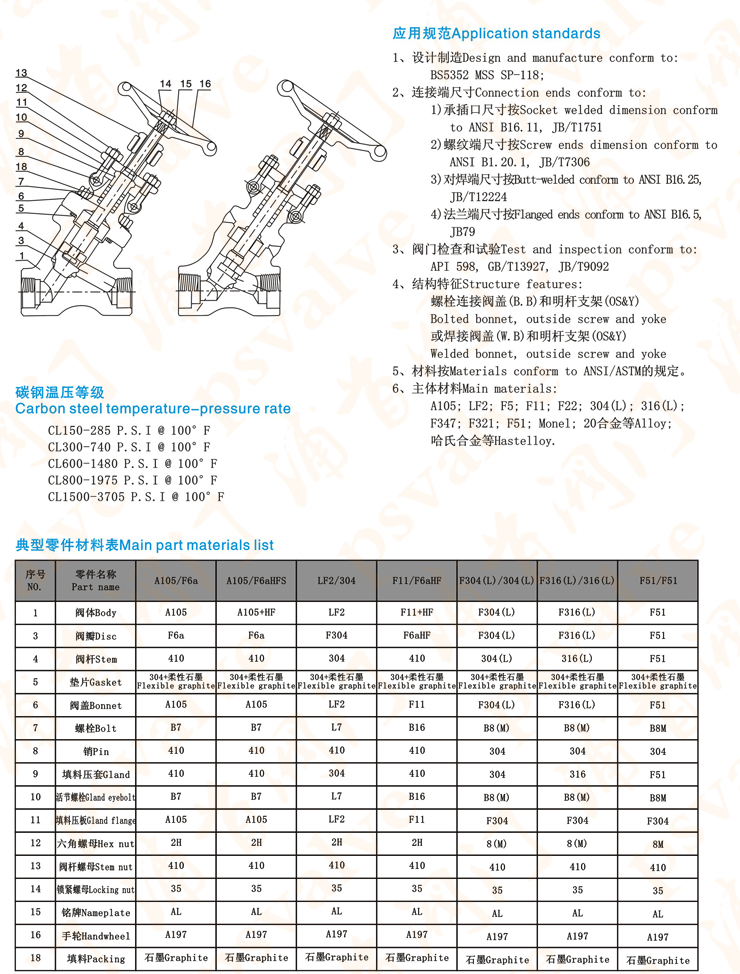

主要材質零件

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
序號	零件名稱	A105	A182F22	A182F304(L)	A182F316(L)
1	閥體	A105	A182F22	A182F304(L)	A182F316(L)
2	閥瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
3	閥桿	A182 F6		A182F304(L)	A182F316(L)
4	密封螺母	A105	A182F304	A182F304(L)	A182F316(L)
5	填料	柔性石墨		PTFE
6	密封圈	F182F304L			A182F316(L)
7	提升螺母	A1942H	A1944	A1948	A1948M
8	填料壓套	A276 420		A182 F304
9	填料壓板	A216WCB		A351CF8
10	銷釘	A276420		A182F304
11	活節螺栓	A193 B7	A193B16	A193B8	A1983 B8M
12	螺母	A1942H	A1944	A1948	A1948M
13	油嘴	A105	A182F22	A182F304（L）	A182F316（L）
14	閥桿螺母	A276 F410
15	閥蓋	A105	A182F22	A182F304（L）	A182F316（L）
16	銘牌	SS
17	鎖緊螺母	A1942H	A1944	A1948	A1948M
18	手輪	A197
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		～29℃～425℃	～29℃～550℃	～29℃～200℃
