產品名稱：高溫高壓止回閥

產品型號：H61Y , H64Y
產品口徑：DN10-300
產品壓力：1.6MPa-42.0MPa
產品材質：WCB,鍛鋼,不銹鋼等

高溫高壓止回閥_(電站,磅級,焊接)高溫高壓止回閥結構形式與用途:1、操作傳動方式,有升降式和旋啟式自動開閉結構。2、焊接接連接的止回閥適用于公稱壓力PN1.6一32.OMPa及 P54/100V-P...

產品名稱：	高溫高壓止回閥	產品型號：	H61Y , H64Y
驅動方式：	自動	連接形式：	焊接,法蘭
結構形式：	升降式,旋啟式	密封結構：	自密封
壓力范圍：	1.6MPa-42.0MPa	公稱通徑：	DN10-300
常用材質：	WCB,鍛鋼,不銹鋼等	銘牌：	浦首品牌

高溫高壓止回閥_(電站,磅級,焊接)高溫高壓止回閥結構形式與用途:
1、操作傳動方式,有升降式和旋啟式自動開閉結構。
2、焊接接連接的止回閥適用于公稱壓力PN1.6一32.OMPa及 P54/100V-P57/170V，工作溫度≤540℃(其中170V工作溫度570℃)的石油、化工、火力電站、水力各種系統的管路上，切斷和接通管路介質。適用介質為:水、蒸汽、油品。
3,符合國內外先進標準的要求，閥門中腔采用壓力自緊式密封結構，介質壓力越高密封性能越好.造型美觀。支管兩端為焊接結構，焊接坡口可按標準或用戶要求配置。
4閥瓣、閥座密封面用我鐵基合金或司太立(stellite)鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。
5.高溫耐壓部件采用優質耐高溫合金鋼制成，安全可靠，性能穩定，使用壽命長。

執行標準1．設計制造與驗收按火力發電閥門標準ANSIB16.34　API6D　GB12236 E101和JB/T3595、DL/T531標準規定。
2、結構長度按E101、JB/T2766、GB/T15188.1 ANSIB16.10　GB12221標準規定或按用戶要求。
3、壓力-溫度等級按E101、JB/T3595 API598　GB9131標準規定。
4、焊接坡口尺寸按GB12224、JB/T3595、ASMEB16.25 ANSIB16.25標準規定或按用戶配管尺寸要求。

實物圖片

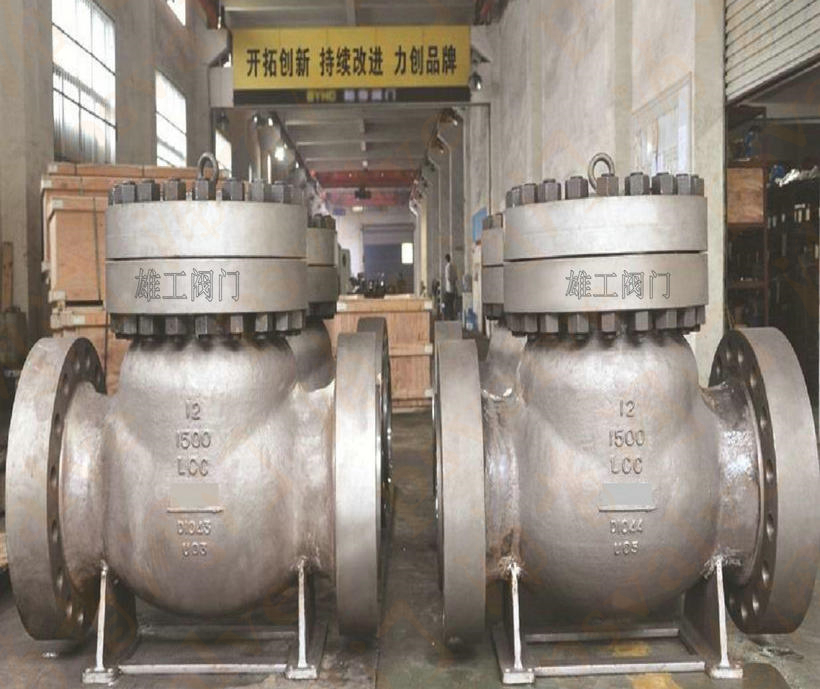

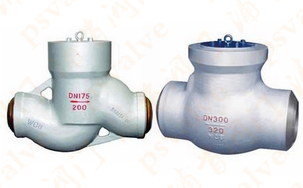

高溫高壓止回閥(圖1)

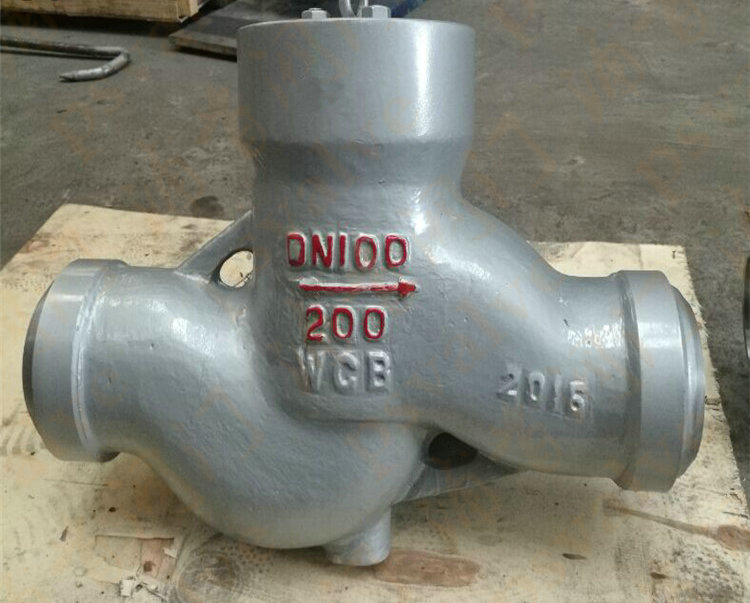

高溫高壓止回閥(圖2)

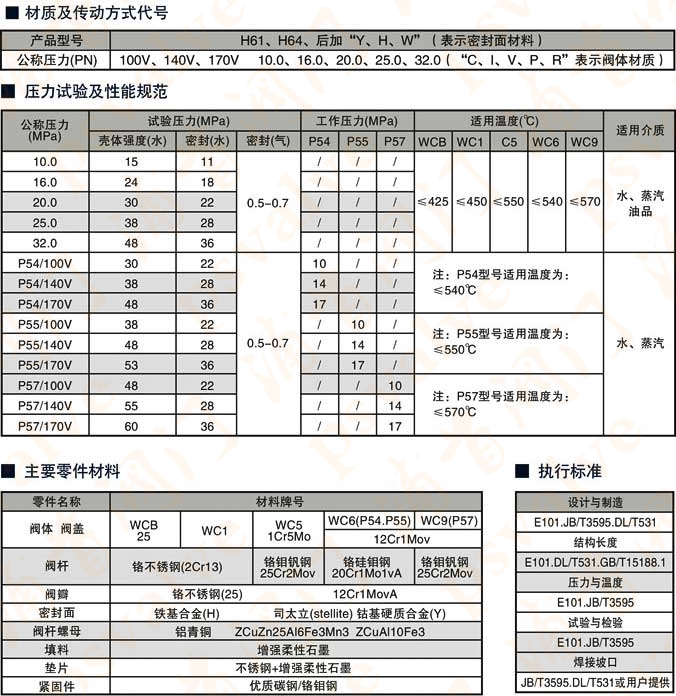

高溫高壓止回閥性能規范

公稱壓力PN（MPa）	試驗壓力Ps（MPa）		工作壓力			工作溫度（度）	適用介質
公稱壓力PN（MPa）	強度	密封（液）	P54	P55	P57	工作溫度（度）	適用介質
10.0	15.0	11.0				≤425	水、蒸氣、油品
16.0	24.0	17.6
20.0	30.0	22.0
25.0	37.5	27.5
32.0	48.0	36.0
P5410	30.0	22.0	10			≤540	蒸汽
P5414	37.5	27.5	14
P5417	48.0	36.0	17
P5510	37.5	27.5		10		≤550
P5514	48.0	36.0		14
P5517	53.0	39.0		17
P5710	48.0	36.0			10	≤570
P5714	55.0	40.0			14
P5717	60.0	44.0			17

主要零件材料

零件材料	材料牌號
閥體	WCB	WC1	WC6	WC9
閥座	25	15CrMoA	12Cr1MoVA
閥瓣	WCB	WC1	WC6	WC9
搖桿	WCB	WC1	WC6	WC9
閥蓋	25	15CrMoA	12Cr1MoVA
密封環	1Cr17Ni2		20CrMo1VA
密封環	S軟鋼（增強柔性石墨）		S軟鋼	F軟鋼
