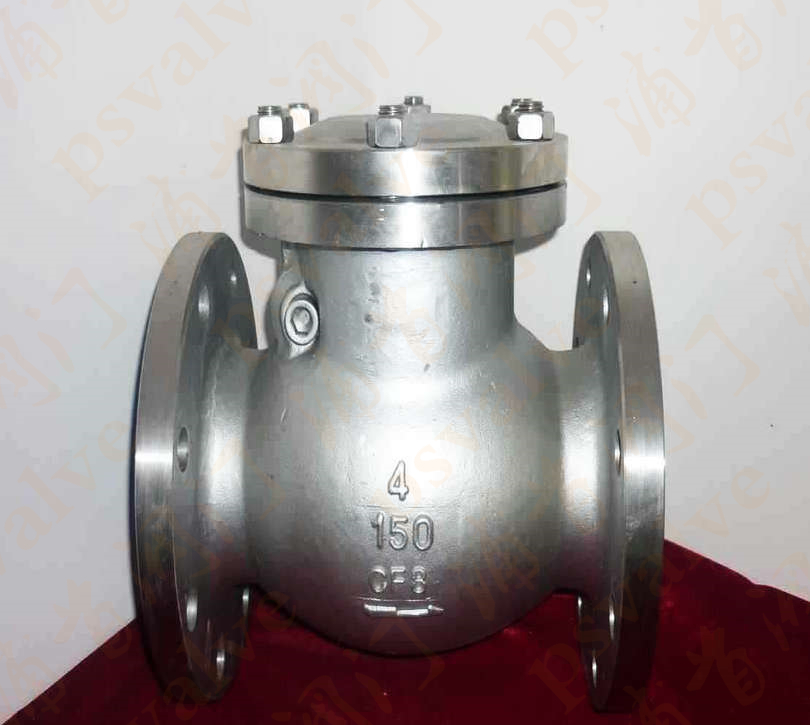

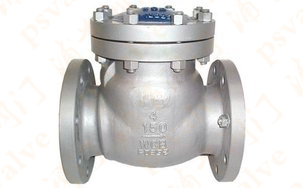

產品名稱：美標止回閥

產品型號：H44H/H44W
產品口徑：2
產品壓力：150LB-2500LB
產品材質：WCB,不銹鋼等

美標止回閥_(API,JIS,磅級)旋啟式止回閥特點：①產品的設計制造符合美國國家標準ANSIB16.34,美國石油學會標準API16D要求。②閥瓣為旋啟式，流道直通，水平管道垂直管道均可安裝。③搖桿...

產品名稱：	美標止回閥	產品型號：	H44H/H44W
驅動方式：	自動	連接形式：	法蘭
結構形式：	旋啟式	密封結構：	自密封
壓力范圍：	150LB-2500LB	公稱通徑：	2
常用材質：	WCB,不銹鋼等	銘牌：	浦首品牌

美標止回閥_(API,JIS,磅級)旋啟式止回閥特點：
①產品的設計制造符合美國國家標準ANSIB16.34,美國石油學會標準API16D要求。
②閥瓣為旋啟式，流道直通，水平管道垂直管道均可安裝。
③搖桿銷軸采用內裝式結構，減少了外泄漏缺點。
④閥體閥蓋為螺栓連接，高壓情況下等級大于Class 600Lb,中法蘭采用內壓自密封結構，使得產品體積重量輕，密封可靠。

結構特點

1、產品結構緊湊合理、密封可靠、性能優良。
2、體積小、重量輕。
3、適用范圍廣。
4、閥瓣關閉快速、動作靈敏。
5、關閉沖擊力小、不易產生水錘現象。
6、流道通暢、流體阻力小。

日標止回閥設計標準：
設計和制造標準按照: JIS 2071；
結構長度按照: JIS 2002；
連接端尺寸按照：JIS 2212或可選；
檢驗和測試按照: JIS 2003；

壓力等級：10K-20K；
產品規格：2"-24"

美標止回閥引用標準

設計與制造：API 6D
結構長度：ANSI B 16.10
法蘭標準：ANSI B 16.5a
對焊端尺寸：ANSI B 16.25
壓力檢驗：API 6D或API 598

壓力試驗

公稱壓力 PN(lb)	強度試驗		水密封試驗		氣密封試驗
公稱壓力 PN(lb)	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.5-0.7	60-100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080
2500	64.6	9367	47.4	6873

主要零件材料

殼體	ASTM A216 WCB				ASTM A351 CF8
閥瓣及支架	WCB	CF8	CF8M	Monel	ASTM A351 CF8
銷軸	F6a	F304	F316	Monel	F304
閥瓣表面	13Cr 13Cr STL	304 STL	316 STL	Monel	304 304 STL
閥座表面	13Cr STL STL	304 STL	316 STL	Monel	304 304 STL
殼體	ASTM A351 CF3 ASTM A351 CF8M ASTM A351 CF3M
閥瓣及支架	ASTM A351 CF3 ASTM A351 CF8M ASTM A351 CF3M
銷軸	F304L F316L F316L
閥瓣表面	304L 304L STL		316 316 STL		316L 316L STL
閥座表面	304L STL STL		316 STL STL		316L STL STL
