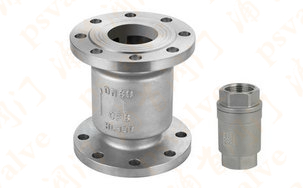

產品名稱：立式止回閥

產品型號：H42H/W
產品口徑：DN10-DN200
產品壓力：1.6MPa-4.0MPa
產品材質：WCB,不銹鋼等

立式止回閥,不銹鋼立式止回閥依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以...

產品名稱：	立式止回閥	產品型號：	H42H/W
驅動方式：	自動	連接形式：	法蘭,螺紋
結構形式：	立式	密封結構：	自密封
壓力范圍：	1.6MPa-4.0MPa	公稱通徑：	DN10-DN200
常用材質：	WCB,不銹鋼等	銘牌：	浦首品牌

立式止回閥,不銹鋼立式止回閥依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。嚴格按 GB12235 標準設計制造,閥瓣沿著中心定位作升降運動,襯套采用耐磨性能好,摩擦系數小的特殊材料制作,動作靈活可靠 . 密封性能優良。立式止回閥產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。

實物圖片

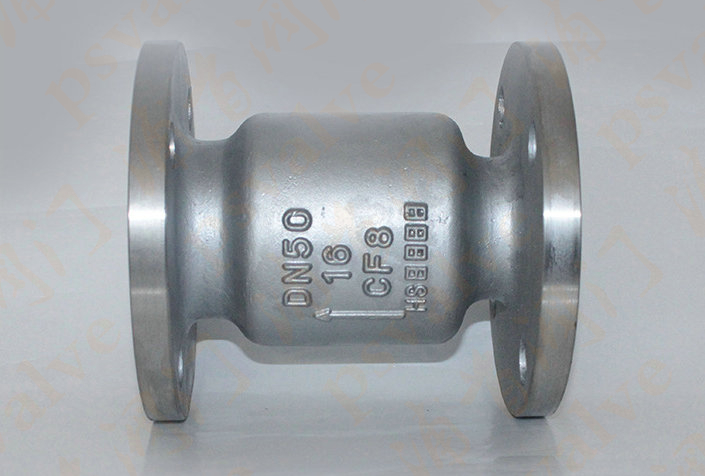

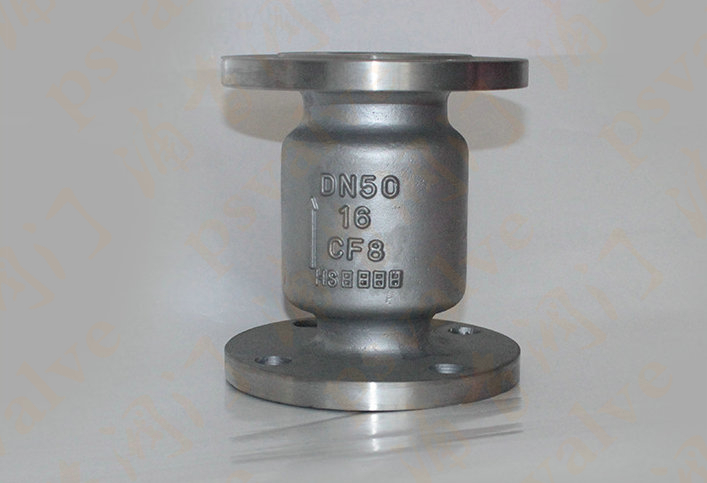

立式止回閥(圖1) 立式止回閥(圖2)

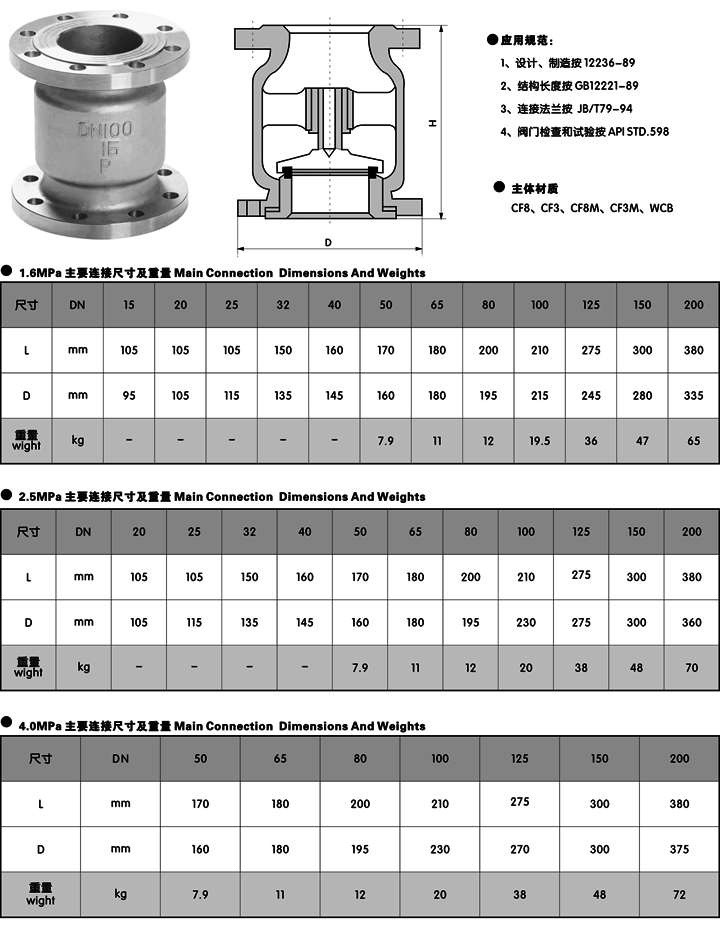

立式止回閥設計標準

設計與制造		GB/T12235
連接端尺寸	結構長度	GB/T12221
	法蘭尺寸	JB/T79
檢驗與試驗		JB/T9092
材料	碳鋼	GB/T12229
	不銹鋼	GB/T12230
	合金鋼	Q/ZB66
標志		GB/T12220
供貨		JB/T7928

主要性能

型號	公稱壓力	試驗壓力			工作溫度(℃)
型號	公稱壓力	強度 (水)Mpa	密封 (水)空氣(Mpa)	低壓密封 (空氣)Mpa	工作溫度(℃)
H42W/H-16C/P	1.6	2.4	1.8	0.6	≤425
H42W/H-25C/P	2.5	3.8	2.8	0.6	≤425
H42W/H-40C/P	4.0	6.0	4.4	0.6	≤200
