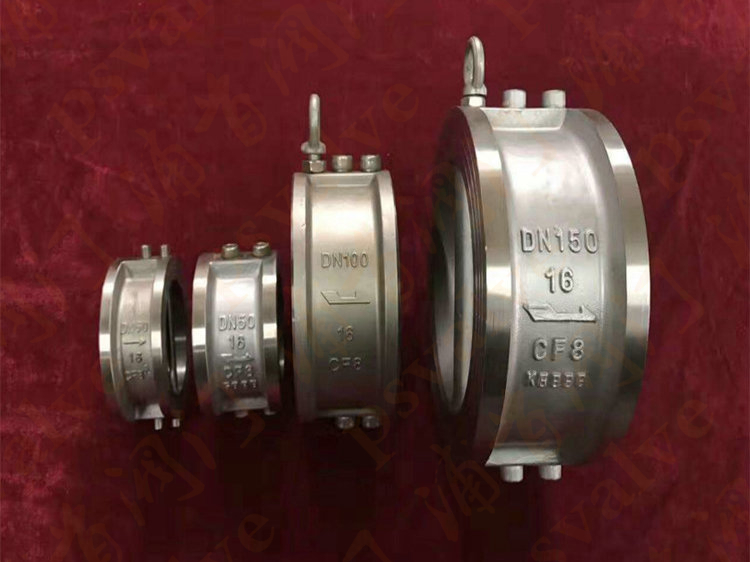

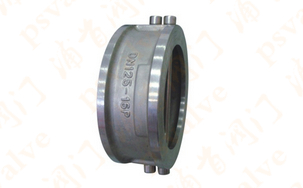

對夾蝶型止回閥,H77H/W/X對夾蝶型止回閥安裝在工業、環保、水處理、高層建筑給排水管路，其主要作用是防止介質倒流，阻止介質逆向流動之用。對夾蝶型止回閥是一種依靠介質壓力開啟和關閉的自動閥門。該止回閥采用對夾式，蝶板為兩個半圓，且采用彈簧強制復位，密封面可為本體堆焊耐磨材料或襯橡膠，使用范圍廣，密封可靠。
二、 結構特點：
1)結構長度短，其結構長度只有傳統法蘭止回閥的1/4～1/8；
2)體積小、重量輕，其重量只有傳統法蘭止回閥的1/4～1/20；
3)閥瓣關閉快速，水錘壓力小；
4)水平管道或垂直管道均可使用，安裝方便；
5)流道通暢、流體阻力小；
6)動作靈敏、密封性能好；
7)閥瓣行程短、關閥沖擊力小；
8)整體結構、簡單緊湊、造型美觀；
9)使用壽命長、可靠性高。

對夾蝶型止回閥主要技術參數：

主要零件材料：

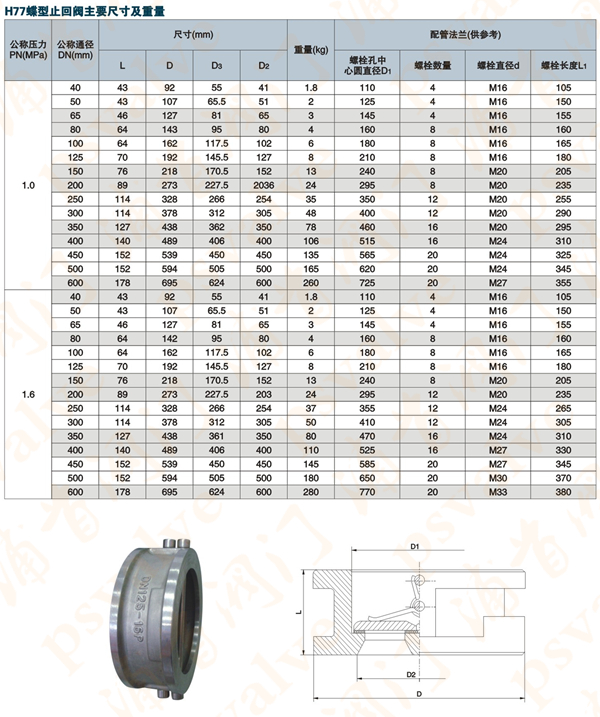

對夾蝶型止回閥,H77H/W/X對夾蝶型止回閥尺寸圖:
