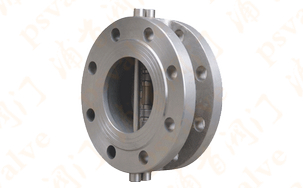

產品名稱：對夾雙瓣旋啟式止回閥

產品型號：H46H
產品口徑：DN200-1200
產品壓力：1.6MPa-10MPa
產品材質：WCB,不銹鋼等

對夾雙瓣旋啟式止回閥,H46H法蘭雙瓣旋啟式止回閥是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。止回閥用于管路系統，其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器...

產品名稱：	對夾雙瓣旋啟式止回閥	產品型號：	H46H
驅動方式：	自動	連接形式：	法蘭,對夾
結構形式：	法蘭	密封結構：	硬密封
壓力范圍：	1.6MPa-10MPa	公稱通徑：	DN200-1200
常用材質：	WCB,不銹鋼等	銘牌：	浦首品牌

公稱壓力或壓力級：PN1.0-16.0MPa

公稱通徑或口徑：DN50～1200

連接方式：法蘭

適用溫度：-20℃～425℃

閥體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)。選用不同的材質，可分別適用于水、蒸汽、油品等多種介質。

對夾雙瓣旋啟式止回閥,H46H法蘭雙瓣旋啟式止回閥產品標準與規范：

1、設計與制造：API594，API6D,JB/T8937

2、結構長度：API594，API6D,JB/T8937

3、壓力-溫度等級：ASME B16.34，GB/T9124

4、試驗與檢驗：API598，JB/T9092

5、配管法蘭：JB/T74-90，ASME B16.5，API605，ASME B16.47

對夾雙瓣旋啟式止回閥,H46H法蘭雙瓣旋啟式止回閥產品特點：
1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4～1/8；
2、體積小、重量輕，其重量只有傳統法蘭止回閥的1/4～1/20；
3、閥瓣關閉快速，水錘壓力小；
4、水平管道或垂直管道均可使用，安裝方便；
5、流道通暢、流體阻力小；
6、動作靈敏、密封性能好；
7、閥瓣行程短、關閥沖擊力小；
8、整體結構、簡單緊湊、造型美觀；
9、使用壽命長、可靠性高

對夾雙瓣旋啟式止回閥材料及主要參數

配管法蘭	公稱 壓力	常規 產 品型號
JB/T74～90 GB/T9112 ～9124 HG50592 ～20614	1.0MPa	H76H-10C	H76W-10P	H76W-10P8	H76W-10P3	H76W-10R	H76W-10R8	H76W-10R3
	1.6MPa	H76H-16C	H76W-16P	H76W-16P	H76W-16P3	H76W-16R	H76W-16R8	H76W-16R3
	2.5MPa	H76H-25	H76W-25P	H76W-25P8	H76W-25P3	H76W-25R	H76W-25R8	H76W-25R3
	4.0MPa	H76H-40	H76W-40P	H76W-40P8	H76W-40P3	H76W-40R	H76W-40R8	H76W-40R3
	6.3MPa	H76H-63	H76W-63P	H76W-63P8	H76W-63P3	H76W-63R	H76W-63R8	H76W-63R3
	10.0MPa	H76H-100	H76W-100P	H76W-100P8	H76W-100P3	H76W-100R	H76W-100R8	H76W-100R3
	13.0MPa	H76H-160	H76W-160P	H76W-160P8	H76W-160P3	H76W-160R	H76W-160R8	H76W-160R3
	20.0MPa	H76H-200	H76W-200P	H76W-200P8	H76W-200P3	H76W-200R	H76W-200R8	H76W-200R3
	25.0MPa	H76H-250	H76W-250P	H76W-250P8	H76W-250P3	H76W-250R	H76W-250R8	H76W-250R3
主要零件材料	閥體	WCB （A105）	ZG1Cr18 Ni9Ti	CF8（304）	CF3（304L）	ZG1Cr18 Ni12Mo2Ti	CF8M （316）	CF3M （316L）
	閥擗	CF8	CF8	CF8	CF3	CF9M	CF8M	CF3M
	目軸	2Cr13	1Cr18 Ni9Ti	0Cr18 Ni9	00Cr19 Ni10	ZG1Cr18 Ni12Mo2Ti	0Cr17 Ni12Mo2	00Cr17 Ni14Mo2
	彈簧	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	00Cr19Ni10	00Cr17 Ni14Mo2	00Cr17 Ni14Mo2	00Cr17 Ni14Mo2
適用工況	適月介質	水、蒸汽、油品等	硝酸等腐蝕性介質		強氧化性介質	醋酸等腐蝕性介質		屎素等腐蝕性介質
適用工況	適用溫度（℃）	-29～425	-196～540		-196～425	-196～540		-196～455
注：本表為常規對夾式止回閥的型號編制、主要零件材料及適用工況，其他要求及其型號編制參見對夾式止回閥型號編制方法。
