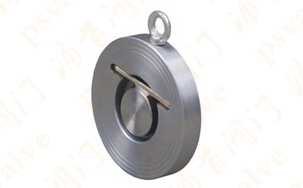

對夾單瓣旋啟式止回閥,H74H對夾單瓣旋啟式止回閥由閥體、閥瓣、彈簧等組成，可以水平或垂直安裝于多種管路系統，防止介質倒流作用，H72對夾升降式止回閥具有結構短、體積小、質量輕；閥瓣關閉快速，水錘壓力??；流道通暢，流體阻力??；動作靈敏，密封性能好。H72對夾升降式止回閥廣泛適用于各類流體介質的管道防止回流該產品采用對夾式連接，結構緊湊，閥瓣沿著中心定位作 升降運動，由于閥瓣的關閉行程短，并有彈簧加載，關閉速度快，可顯著減少水錘現象。產品具有體積小、重量輕、動作靈敏、密封可靠、安裝方便等特點，特別適合于安裝空間受限制的場合采用，可適用于水、蒸氣、油品、硝類、強氧化性介質等多種介質。

對夾單瓣旋啟式止回閥,H74H對夾單瓣旋啟式止回閥產品標準與規范：

1、設計與制造：API594，API6D,JB/T8937

2、結構長度：API594，API6D,JB/T8937

3、壓力-溫度等級：ASME B16.34，GB/T9124

4、試驗與檢驗：API598，JB/T9092

5、配管法蘭：JB/T74-90，ASME B16.5，API605，ASME B16.47

對夾單瓣旋啟式止回閥主要技術參數

主要零件材料

對夾單瓣旋啟式止回閥,H74H對夾單瓣旋啟式止回閥尺寸圖:
