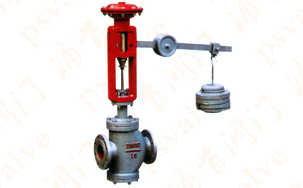

產品名稱：直接作用壓力調節閥

產品型號：ZMHN
產品口徑：DN25-200
產品壓力：PN1.6—6.4Mpa
產品材質：碳鋼,不銹鋼等

產品名稱：	直接作用壓力調節閥	產品型號：	ZMHN
驅動方式：	自動	連接形式：	法蘭
結構形式：	重錘式	密封結構：	密封墊
壓力范圍：	PN1.6—6.4Mpa	公稱通徑：	DN25-200
常用材質：	碳鋼,不銹鋼等	銘牌：	浦首品牌

直接作用壓力調節閥,ZMHN重錘式壓力調節閥是一種最老式的笨重的自力式閥結構。它利用閥前后壓力差作為信號源，并通過可設定的重錘重力進行調節控制，不需要外加能源，可應用于穩壓要求不高的場合。
優化考慮
直接作用壓力調節閥,ZMHN重錘式壓力調節閥工作原理
（1）作閥后壓力調節閥時的工作原理：
閥后式直接作用壓力調節的調節信號，由閥后管道內取得，它隨著作用在膜室上被調壓力的增加，在克服了重錘所產生的力后，閥芯向下移動，逐漸與閥座閉合，使流通截面減小，直到閥后壓力等于給定值為止；反之，隨著作用在膜室上被調壓力的減小，閥芯向上運動，流通截面增加，直到被調壓力等于給定值為止。
（2）作閥前壓力調節閥時的工作原理：
閥前式直接作用壓力調節閥的調節信號，由閥前管道內取得，它隨著作用在膜室上被調壓力的增加，在克服了重錘所產生的力后，閥芯向下移動，逐漸離開閥座，使流通截面增加，直到閥前壓力下降到給定值為止；反之，當膜室上壓力減小時，重錘所產生的力使閥芯上升，逐漸與閥座閉合，使流通截面減小，直到閥前壓力升高到給定值為止。

直接作用壓力調節閥,ZMHN重錘式壓力調節閥主要技術參數

主要技術參數與性能指標
公稱通徑	25	32	40	50	65	80	100	125	150	200
額定流量系數（Kv)	12	16	25	40	63	100	160	250	400	630
流量特性	快開
公稱壓力PN(MPa)	1.6，40
行程L(mm)	4	7			10		13	19		28
作用方式	閥前式，閥后式
適用溫度（℃）	-20~220℃
泄漏量	10-3×閥的額定容量
設定值偏差	±12%

直接作用壓力調節閥,ZMHN重錘式壓力調節閥性能參數

被調壓力調節范圍
壓力調節范圍（100KPA)	薄膜裝置類型	膜盒外徑φ（mm)	重錘重量（KG)
0.15-0.65	4	375	12
0.65-0.85			17
0.85-1.0			21
1.0-2.0	2	225	8
2.0-2.5			11
2.5-3.5			18
3.5-5.0			30
5.0-8.0	2	185	17
8.0-9.5			21
9.5-13			30

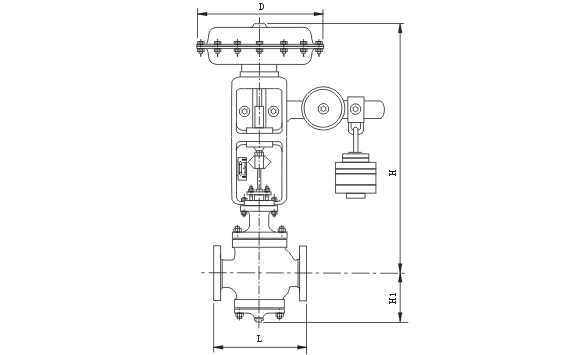

直接作用壓力調節閥,ZMHN重錘式壓力調節閥外形尺寸直接作用壓力調節閥(圖1)

外形尺寸
公稱通徑	φA	H	H1	H2	L
25	185	727	117	297	185
32		733	120	303	200
40		772	139	342	220
50	225	782	144	352	250
65	225	877	188	447	275
80	375	907	208	477	300
100		931	220	501	350
125		1034	270	604	3410
150		1059	280	629	450
200		1134	300	704	550

直接作用壓力調節閥,ZMHN重錘式壓力調節閥訂貨須知

訂貨時請用戶提供以下資料：
調節閥名稱
公稱壓力Mpa
公稱通徑
額定流量系數（Kv）
固有流量特性
介質名稱
工作溫度及范圍
整機作用方式
壓力設定點及調節范圍
閥體、閥內件及填料材質
所配附件
其它特殊要求
