產品名稱：電子式電動調節閥

產品型號：ZDLP,ZAZP,ZDLPG,DHLC,ZDLJP
產品口徑：DN15-300
產品壓力：1.6MPa-6.4MPa
產品材質：鑄鋼,不銹鋼等

產品名稱：	電子式電動調節閥	產品型號：	ZDLP,ZAZP,ZDLPG,DHLC,ZDLJP
驅動方式：	電動,氣動	連接形式：	法蘭,螺紋,焊接
結構形式：	單座調節型	密封結構：	密封墊
壓力范圍：	1.6MPa-6.4MPa	公稱通徑：	DN15-300
常用材質：	鑄鋼,不銹鋼等	銘牌：	浦首品牌

ZDLP型電子式電動調節閥,電子式電動單座調節閥接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。精小型電動調節閥廣泛應用于精確控制氣體、液體、蒸汽等介質，工藝參數加如壓力、流量、溫度、液位保持在給定值。精小型電動調節閥具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。

由361OL系列型電子式電動執行機構和單座調節機構組成，電動執行機構內有伺服系統，無須另配伺服放大器，有輸入訊號及電源即可控制運轉，連線簡單。調節機構閥芯是采用頂導向。單座式適用于對外泄漏量要求嚴格、閥前后壓差低及有一定粘度和含纖維介質的場合；

電子式電動調節閥,電子式電動單座調節閥主要技術參數

單座式調節機構主要技術參數
公稱通徑(DN)		G3/4"						20				25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		3	4	5	6	7	8	10	12	15	20	26	32	40	50	66	80	100	125	150	220
額定流量系數(KV)		0.08	0.12	0.2	0.32	0.5	0.8	1.2	2	3.2	5	8	12	20	32	50	80	120	200	280	450
												12	16	25	40	63	100	160	250	400	630	1000	1600
公稱壓力Mpa		1.6;4.0;6.4(常溫）；-40～+450（中溫）；-250～-60（低溫）
行程MM		10										16		25			40			60		100
動作速度mm/s		4.2										2.1		3.5			1.7			3.4		2
流量特性		-20～+200（常溫）；-40～+450（中溫）；-250～-60（低溫）
介質溫度℃		鑄鐵法蘭按JB78-59;鑄鋼法蘭按JB79-59
法蘭尺寸		法蘭密封式按BJ77-59;鑄鐵法蘭按光滑式，鑄鋼法蘭按凹式
法蘭型式		直線						直線、等百分比
閥體材質	公稱壓力 Mpa	0.6										低溫：-250～-60℃ZG1Cr18Ni9Ti
		1.6										常溫：-20～+200℃HT200
		4.0				常溫：-40～+200℃ZG270-500ZG1Cr18Ni9Ti
						中溫：-40～450℃ZG270-500ZG1Cr18Ni9Ti
						低溫：-250~-60℃ZG1Cr18Ni9Ti
		6.4	常溫：-40～+200℃ZG270-500ZG1Cr18Ni9Ti
			中溫：-40～450℃ZG270-500ZG1Cr18Ni9Ti
			低溫：-250~-60℃ZG1Cr18Ni9Ti
閥芯材質			1Cr18Ni9
上閥蓋形式			普通式（常溫型）；熱片式（中溫型）；長頸式（低溫型）
配電動執行機構型號			3616LSA-20									361LSB-30		361LSB20		361LSB-50			361LSB-65

電子式電動調節閥,電子式電動單座調節閥執行機構主要技術參數
型號	額定輸出力N	速度mm/s	電源：AC220V50HZ 輸入信號：DC4-20MA DC1-5V 輸出開度信號：DC-20MA 上蓋防護等級：相當IP55 隔爆標志：ExdIIBT4
361LSA-08	800	4.2
361LSA-20	2000	2.1
361LSA-30	3000	3.5
361LSA-50	5000	1.7
361LSA-60	6500	2.8
361LXA-08	800	4.2
361LXA-20	2000	2.1

電子式電動調節閥,電子式電動單座調節閥主要零部件

主要零件材料及推薦溫度范圍
閥體材質	公稱壓力MPA	介質工作溫度℃
		<120	<200	<250	<300	<350	<400	<425	<450
		最大工作壓力MPA
HT200	1.6	1.6	1.5
ZG270-500	4.0		4.0	3.7	3.3	3.0	2.8	2.3	1.8
ZG270-500	6.4		6.4	5.9	5.2	4.7	4.1	3.7	2.9
ZG1Cr18Ni9Ti	0.6					0.6
	4.0					4.0	3.0	2.7	2.4
	6.4					6.4	4.4	4.2	4.0

電子式電動調節閥,電子式電動單座調節閥性能參數

性能指標
項目			指標值（帶定位器）
基本誤差%			±5.0
回差%			3.0
死區%			3.0
始終點 偏差 %	電開	始點	±2.5
		終點	±5.0
	電關	始點	±5.0
		終點	±2.5
額定行程偏差%			±2.5
泄漏量1/h			10-4*閥的額定容量

允許壓差
公稱通徑DN	G3/4"						20				25	40	50	65	80	100	125	150	200	250	300
閥座直徑mm	3	4	5	6	7	8	10	12	15	20	26	40	50	65	80	100	125	150	200
允許壓差MPA	P	<公稱壓力						5.50	3.50	2.00	3.00	1.80	1.05	1.16	0.67	0.47	0.39	0.26	0.16
允許壓差MPA	N	<公稱壓力4.03.4

外形尺寸

ZDLP、N型電動常、中溫單、雙座調節閥外形尺寸表
公稱通徑PN	D	單座式								雙座式
		DN	H1	100℃		200℃		250℃		DN	H1	100℃		200℃		250℃
		DN	H1	H2	H	H2	H	H2	H	DN	H1	H2	H	H2	H	H2	H
G3/4"	225	135	30	500	932	700	1132	900	1332			560		700		900
20		250	50		1060		1260		1460
25		270	97		1120		1302		1502	270	102		1112		1312		1512
32		300	103		1114		1313		1514	300	105		1118		1318		1518
40	255	310	117	600	1244	800	1444	1000	1644	310	127		1272		1472		1672
50		340	132		1279		1479		1679	340	132		1274		1474		1674
65		380	161		1445		1645		1845	380	171	600	1465	800	1665	1000	1865
80		410	171		1456		1656		1856	410	188		1481		1681		1881
100		470	175		1460		1660		1860	470	200		1502		1702		1902
125	315	550	230	700	1808	900	2001	1100	2201	550	250	700	1846	900	2046	1100	2246
150		600	240		1811		2011		2211	600	260		1861		2061		2261
200		720	270		1841		2041		2241	720	300		1901		2101		2301
250												800		1000		1200
300												800		1000		1200
注：DN尺寸只限于1.6、4.0MPA

ZDLP、N型電動低溫單、雙座調節閥外形尺寸表
公稱通徑PN	L			D	單座式						雙座式
	PN				H1	H		重量KG			H1	H		重量KG
	1.6MPA	4MPA	6.4MPA		H1	常溫	中溫	1.6PN	常溫	中溫	H1	常溫	中溫	1.6PN	常溫	中溫
G3/4"		75	75	225	30	495	574		12	14	120
20		180	190		50	577	747		25	28	120
25	185	190	200		115	672	822		28	31	140	682	832	26	30	33
32	200	210	210		120	682	832		29	32	190	687	837	28	31	34
40	220	230	235		130	830	970	24	45	49	210	850	990	38	47	51
50	250	255	265	255	145	860	1000	26	49	53	220	860	1000	41	51	55
65	275	285	295		180	964	1124	36	76	84	270	989	1144	61	80	88
80	300	310	320		195	989	1149	39	95	105	280	1019	1184	77	100	110
100	350	355	370		200	1099	1159	51	109	120	320	1044	1204	96	120	131
125	410	425	440	315	245	1287	1459	72	175	190	450	1332	1547	100	195	244
150	450	460	475		255	1302	1517	85	231	251	465	1352	1565	205	249	269
200	550	560	570		295	1382	1557	150	365	395		1437	1652	275	402	435
250	640	660	670					197				1729	2007	485	605	665
300	720	735	750					242				1764	2039	635	755	825

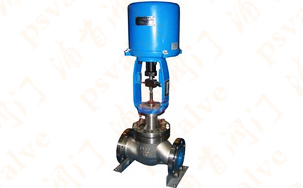

電子式電動調節閥(圖1)

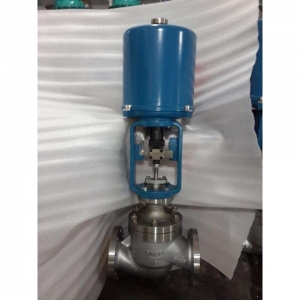

電子式電動調節閥(圖3)

訂貨須知

訂貨時請用戶提供以下資料：
·調節閥名稱、型號、用途
·公稱通徑、公稱壓力(MPa)、工作溫度及范圍
·閥前壓力，閥后壓力
·介質名稱及狀態，介質流量
·閥蓋型式
·供電電壓(220V或380V，默認為220V)
·輸入信號：4-20mA，還是1-5V(默認4-20mA)
·閥體、閥內件材質要求
