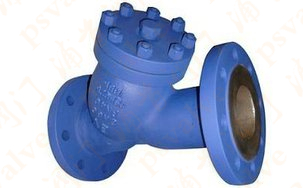

美標Y型過濾器,ANSI美標過濾器是除去液體中含有固形物的小型設備，可保護壓縮機、泵和其它設備及儀表等正常工作和運轉，達到穩定工藝過程、保障安全的作用。另外對提高產品質量也有著十分重量的意義,Y型系列過濾適用于蒸汽，空氣、煤油、水、弱腐蝕性氣體、液體。

美標Y型過濾器,ANSI美標過濾器標準

1、設計與制造符合MFG標準。
2、試驗與檢驗符合API598。
3、結構長度符合MFG標準。
4、法蘭尺寸符合ANSI B16.5技術要求。
美標Y型過濾器,ANSI美標過濾器特點：通流快速，故壓力損失小，抗污性強，排渣方便。

結構特點

可按用戶要求制作濾網，其外型基本相同（Y型），內部件全部采用不銹鋼，堅固耐用。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。該過濾器體形小、濾眼細、阻力小、效果高、安裝檢修方便、成本低、并排污時間短，對一般小型號者，只需5-10分鐘。一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-300目/cm2。

性能規范

零部件材料

外形結構圖

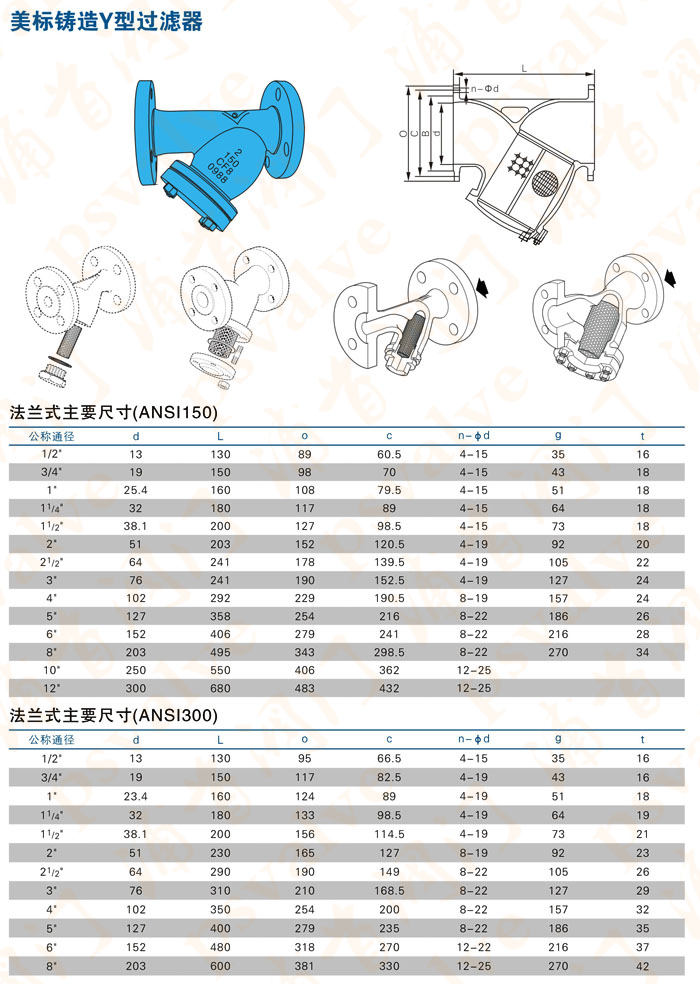

主要外形尺寸

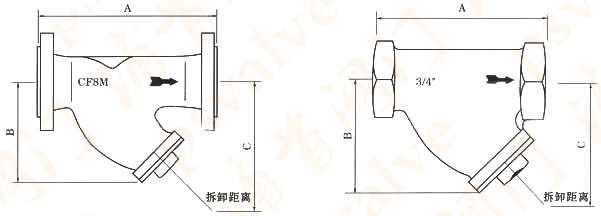

美標Y型過濾器,ANSI美標過濾器尺寸/結構圖:
