Y型過濾器用干冷熱循環水系統。壓縮空氣、蒸氣、水、油類等介質的管路。Y型過濾器是用來清除管內中的雜質,安裝時請安在進口處一般用水濾網采用10～30目/cm2,用氣濾網采用40～100目/cm2，用油濾網采用60～200目/cm2等 。

作用：
主要用于開關、切斷或接通管路中的介質，亦可用于流體的調節與控制
Y型過濾器應用范圍：
化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
Y型過濾器安裝說明：
1.）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
2.）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
3.）本類閥應安裝在管道的水平方向或垂直方向。
4.）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。

產品說明

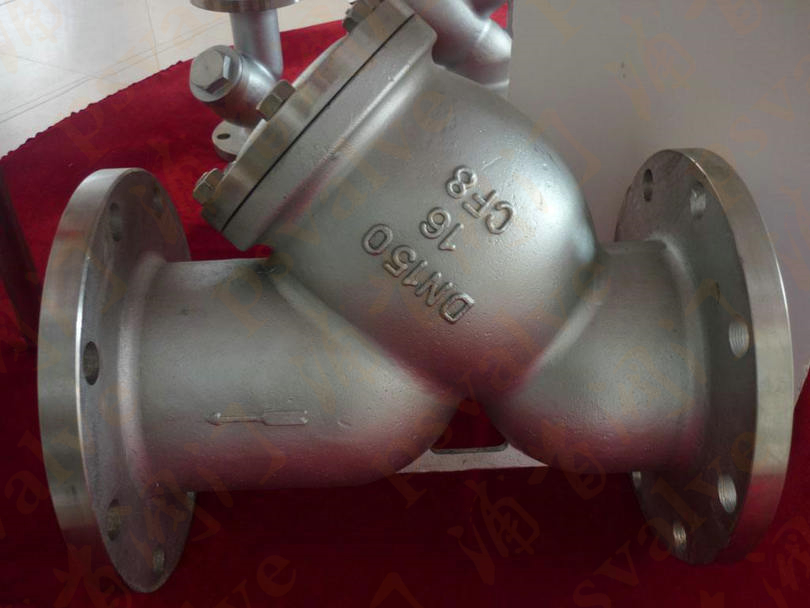

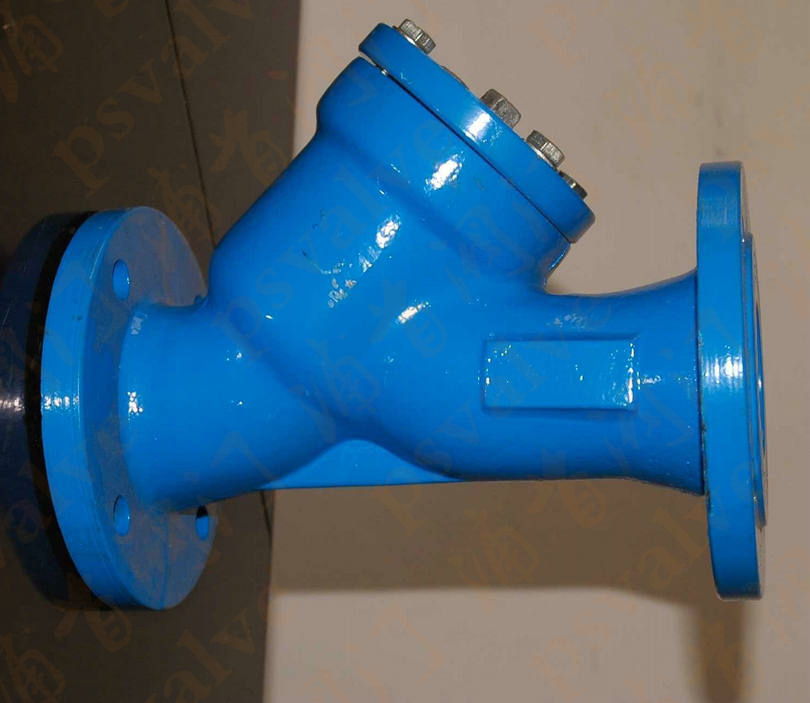

Y型過濾器主要應用于口徑較小的管道設備，連接拆卸方便，排污性能可靠，經濟適用。是輸送介質的管道系統不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥等水力控制閥或其它設備的進口端，用來清除介質中顆粒性雜質，免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，從而避免了維修費用和生產損失，保護閥門等設備的正常使用。主要用于水、蒸氣等介質。

結構特點

1、采用不銹鋼雙層網結構，堅固耐用，
2、具有結構先進、流阻小、排污方便、納污量大等等特點，
3、使用維護極為方便。可根據用戶需要設置過濾網的目數。

濾網目數

技術參數

1.閥體 2.濾芯網 3.密封件 4.濾網蓋

Y型過濾器,GL41HY型過濾器尺寸結構圖:
