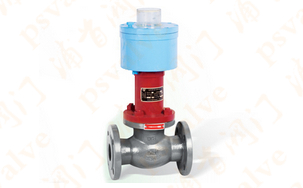

產品名稱：緊急切斷閥

產品型號：QDY421F
產品口徑：DN25-250
產品壓力：2.5MPa-4.0MPa
產品材質：WCB,不銹鋼

緊急切斷閥,燃氣緊急切斷閥這是一種安全保護閥。適用于燃氣管道上使用, 以便在管道發生大量泄漏時，氣源泄壓或高溫使易熔塞合金熔化，閥門自動關閉止漏，起安全保護作用。緊急切斷閥,燃氣緊急切斷閥特點：1、適...

產品名稱：	緊急切斷閥	產品型號：	QDY421F
驅動方式：	氣動	連接形式：	法蘭
結構形式：	單向切斷	密封結構：	PTFE
壓力范圍：	2.5MPa-4.0MPa	公稱通徑：	DN25-250
常用材質：	WCB,不銹鋼	銘牌：	浦首品牌

緊急切斷閥,燃氣緊急切斷閥這是一種安全保護閥。適用于燃氣管道上使用, 以便在管道發生大量泄漏時，氣源泄壓或高溫使易熔塞合金熔化，閥門自動關閉止漏，起安全保護作用。

緊急切斷閥,燃氣緊急切斷閥特點：
1、適用于燃氣管道上，起安全保護作用。交貨狀態時，閥門常閉。工作時氣源作用于氣缸，閥]打開。
2、采用止回閥原理，只能單向切斷，安裝時介質流向必須與閥體標識一致。
3、當管道發生泄漏，通過氣源卸壓，實現遠距離控制閥門關閉。發生火災時，高溫使易熔塞熔化，閥門自動關閉。
4、操作簡便，閥門閉止快速。
緊急切斷閥,燃氣緊急切斷閥主要設計參數
設計、制造：GBJ16008-90
法蘭連接：JB/T79-94、GB9113-2000
結構長度：GB12221-89
公稱通徑：DN25~DN250mm
公稱壓力：PN2.5、4.0MP。

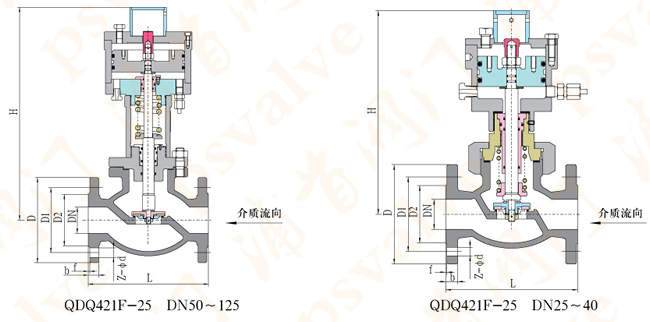

緊急切斷閥,燃氣緊急切斷閥尺寸結構圖；

緊急切斷閥,燃氣緊急切斷閥技術參數：

公稱壓力Mpa	2.5	4.0
殼體試驗壓力Mpa	3.75	6.0
密封試驗壓力Mpa	2.75	4.4
適用溫度	-40℃- +50℃
適用介質	液化石油氣、天然氣、液氮等
法蘭標準	GB/T9113-2000
制造標準	JB/T9094—1999
緊急切斷時間	≤10-30秒
易融塞熔融溫度	75±5℃
氣缸適用介質	壓縮空氣、氮氣
氣源壓力Mpa	0.3-0.6

主要零部件材料

閥體	閥桿	閥瓣	彈簧	密封墊	油缸	密封圈
WCB	20Cr13	ZG20Cr13	50CrVA ,1Cr18Ni9	PTFE	20#	NBR

緊急切斷閥,燃氣緊急切斷閥公稱壓力PN2.5MPa外形尺寸和連接尺寸

DN	L	D	Dl	D2	D3凸	D4凹	b	f	Z-φd	H
25	160	115	85	65	57	58	16	4	4-φ14	226
32	180	140	100	76	65	66	18	4	4-φ18	278
40	200	150	110	84	75	76	18	4	4-φ18	369

站用緊急切斷閥,燃氣緊急切斷閥公稱壓力PN2.5MPa外形尺寸和連接尺寸

DN	L	D	Dl	D2	D3凸	D4凹	b	f	Z-φd	H
50	230	165	125	99	87	88	20	4	4-φ18	421
80	310	200	160	132	120	121	24	4	8-φ18	523
100	350	235	190	156	149	150	24	4.5	8-φ22	548
125	400	270	220	184	175	176	26	4.5	8-φ26	468
