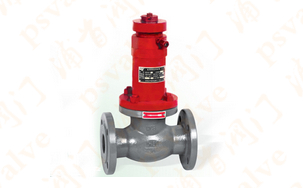

產品名稱：液動緊急切斷閥

產品型號：QDY421F
產品口徑：DN25-250
產品壓力：2.5MPa-4.0MPa
產品材質：碳鋼,不銹鋼等

液動緊急切斷閥,QDY421F-25/40液動緊急切斷閥特點：1、適用于燃氣管道上，起安全保護作用．當管道發生泄漏時，用手搖油泵卸壓，實現遠距離控制閥門關閉。發生火災時，高溫使易熔塞熔化，閥_]自動關...

產品名稱：	液動緊急切斷閥	產品型號：	QDY421F
驅動方式：	液動	連接形式：	法蘭
結構形式：	單向型	密封結構：	PTFE
壓力范圍：	2.5MPa-4.0MPa	公稱通徑：	DN25-250
常用材質：	碳鋼,不銹鋼等	銘牌：	浦首品牌

液動緊急切斷閥,QDY421F-25/40液動緊急切斷閥特點：
1、適用于燃氣管道上，起安全保護作用．當管道發生泄漏時，用手搖油泵卸壓，實現遠距離控制閥門關閉。發生火災時，高溫使易熔塞熔化，閥_]自動關閉。
2、采用止回閥原理，只能單向切斷，安裝時介質流向必須與閥體標識致。
3、交貨狀態時，閥門常閉．通過手搖油泵作用干液壓缸，閥門打開。
4、操作簡便，閥門閉止快速。

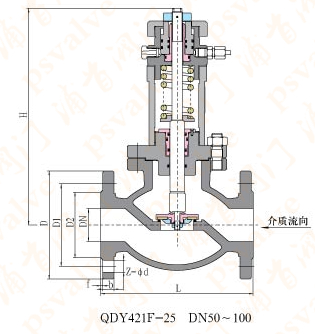

液動緊急切斷閥,QDY421F-25/40液動緊急切斷閥尺寸結構圖:

液動緊急切斷閥,QDY421F-25/40液動緊急切斷閥技術參數：

公稱壓力Mpa	2.5	4.0
殼體試驗壓力Mpa	3.75	6.0
密封試驗壓力Mpa	2.75	4.4
適用溫度	-40℃-+50℃
適用介質	液化石油氣、天然氣、液氮等
法蘭標準	GB/T9113-2000
制造標準	JB/T9094—1999
緊急切斷時間	≤10-30秒
易融塞熔融溫度	75±5℃
油缸適用介質	合成錠子油、變壓器油
油缸壓力Mpa	4.0-6.0

液動緊急切斷閥,QDY421F-25/40液動緊急切斷閥主要零部件材料

閥體	閥桿	閥瓣	彈簧	密封墊	油缸	密封圈
WCB	20Cr13	ZG20Cr13	50CrVA ,1Cr18Ni9	PTFE	20#	NBR

站用液動緊急切斷閥ODY421F公稱壓力PN2.5MPa外形尺寸和連接尺寸

DN	L	D	Dl	D2	D3凸	D4凹	b	f	Z-φd	H
25	160	115	85	65	57	58	16	4	4-φ14	262
32	180	140	100	76	65	66	18	4	4-φ18	245
40	200	150	110	84	75	76	18	4	4-φ18	321

液動緊急切斷閥,QDY421F-25/40液動緊急切斷閥公稱壓力PN2.5MPa外形尺寸和連接尺寸

DN	L	D	Dl	D2	D3凸	D4凹	b	f	Z-φd	H
50	230	165	125	99	87	88	20	4	4-φ18	346
80	310	200	160	132	120	121	24	4	8-φ18	435
100	350	235	190	156	149	150	24	4.5	8-φ22	460
125	400	270	220	184	175	176	26	4.5	8-φ26	495
