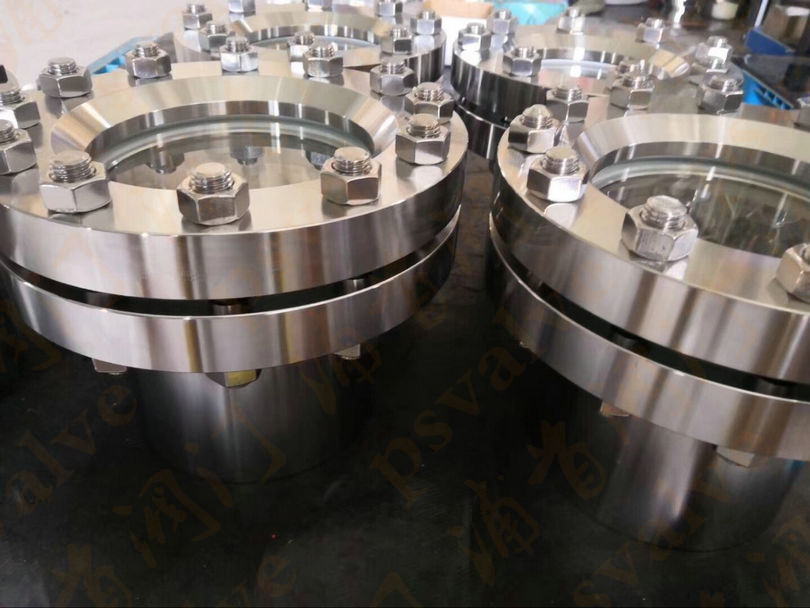

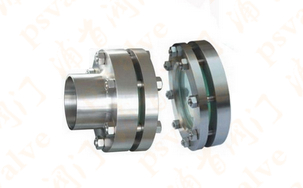

產品名稱：帶頸視鏡

產品型號：JB595
產品口徑：DN50-150
產品壓力：0.6MPa-1.0MPa
產品材質：304,316,316L

帶頸視鏡用途及結構：帶頸設備視鏡適用于石油、化工及其它工業設備窺視裝置上,以觀察設備內部物料操作情況。材料有不銹鋼碳鋼等。最高使用壓力25kgf/cm2，允許介質溫度為0~180℃。帶頸視鏡主要技術參...

產品名稱：	帶頸視鏡	產品型號：	JB595
驅動方式：	自動	連接形式：	法蘭,焊接,活接
結構形式：	直通式	密封結構：	PTFE/高溫石墨
壓力范圍：	0.6MPa-1.0MPa	公稱通徑：	DN50-150
常用材質：	304,316,316L	銘牌：	浦首品牌

帶頸視鏡用途及結構：
帶頸設備視鏡適用于石油、化工及其它工業設備窺視裝置上,以觀察設備內部物料操作情況。材料有不銹鋼碳鋼等。最高使用壓力25kgf/cm2，允許介質溫度為0~180℃。
帶頸視鏡主要技術參數：
體材質：碳鋼WCB、不銹鋼304、321、316、316L、鋼內襯PTFE。
法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。
視窗材質：鋼化玻璃、高硼硅玻璃、石英玻璃。
密封材質：NBR、PTFE。
工作壓力0.6MPa-2.5MPa
帶頸視鏡工作溫度：
鈉鈣玻璃的最高允許溫度為150℃，溫度的急劇變化范圍為120℃至20℃
硼硅玻璃的最高允許溫度為280℃，溫度的急劇變化范圍為230℃至20℃
石英玻璃的最高允許溫度為800℃，溫度的急劇變化范圍為550℃至20℃

帶頸視鏡,不銹鋼帶頸視鏡參數尺寸圖:(mm)

公稱直徑 DN	公稱壓力 PN(MPa)	D	D1	b1	b2	d_H×S	h	≈H1	螺柱
公稱直徑 DN	公稱壓力 PN(MPa)	D	D1	b1	b2	d_H×S	h	≈H1	數量n	直徑d
50	1.0	130	100	22	22	57×3.5	70	113	6	M12
	1.6	130	100	24	24	57×3.5	70	116	6	M12
	2.5	130	100	26	26	57×3.5	70	120	6	M12
80	1.0	160	130	24	24	89×4	70	120	8	M12
	1.6	160	130	26	26	89×4	70	127	8	M12
	2.5	160	130	28	28	89×4	70	128	8	M12
100	1.0	200	165	26	26	108×4	80	142	8	M16
100	1.6	200	165	28	28	108×4	80	143	8	M16
125	1.0	225	190	28	28	133×4	80	143	8	M16
150	1.0	250	215	30	30	159×4.5	80	150	12	M16
