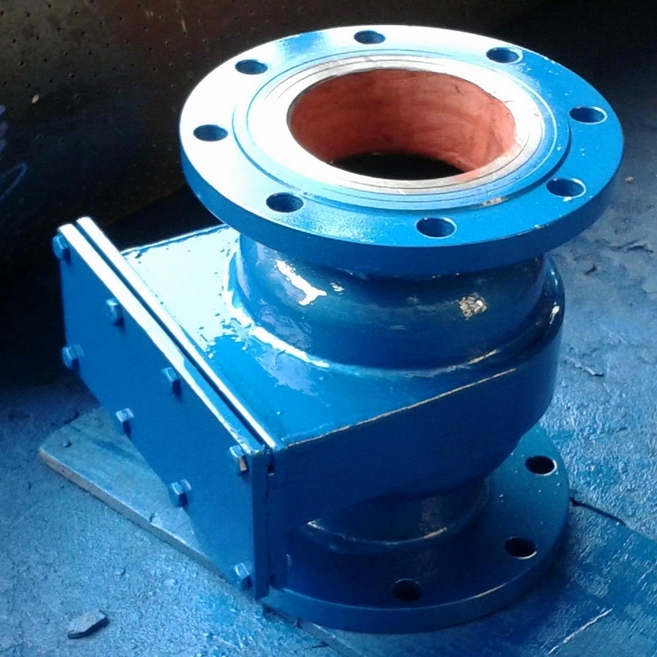

產品名稱：	抽屜式波紋阻火器	產品型號：	ZGB-II
公稱通徑：	DN50～DN500	功能作用：	阻火
公稱壓力：	1.6MPa～4.0MPa	連接方式：	法蘭
適用溫度：	-80ºC～+350ºC	安裝位置：	管道
閥體材質：	碳鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	原油、汽油、煤油、柴油、芳烴、硫等	生產廠家：	浦首閥門

產品說明

ZGB-II抽屜式波紋阻火器是用于安裝原油、汽油、煤油、柴油、芳烴、硫等各類油品或其它化工物料的固定頂式儲罐上，通常與呼吸閥配套使用，其主要功能是允許易燃易爆的氣體通過，對外界傳入儲罐的火焰起有阻止與窒息作用。抽式阻火器可以與通氣管配套或單獨使用，其它規格產品可按用戶要求提供。

產品特點

1、阻爆性能合格,連續13次阻爆性能試驗每次均能阻火。
2、耐燒性能合格，耐燒試驗1小時無回火現象。
3、殼體水壓試驗合格。結構合理，重量輕、耐腐蝕。易檢修，安裝方便。阻火器芯子采用不銹鋼材料, 耐腐蝕易于清洗。
4、阻火器主要由殼體和濾芯兩部分組成。殼體應具有足夠的強度，以承受爆炸產生的沖擊壓力。
5、濾芯是阻止火焰傳播的主要構件，常用的有金屬網濾芯和波紋型濾芯兩種。
6、金屬網型濾芯用直徑0.23~0.315mm的不銹鋼或銅網，多層重疊組成。目前國內的阻火器通常采用16~22目金屬網，為4~12層。

執行標準

設計規范：GB5908-86
試驗與檢驗： GB1347-92
法蘭連接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
產品標識：GB/T 12220
供貨規范：JB/T 7928

性能參數

閥體材料	碳鋼WCB、不銹鋼304、316、
阻火芯件材料	不銹鋼防爆阻火波紋板
密封件材料	耐油石棉橡膠、四氟PTFE
環境溫度℃	≤480
公稱壓力(MPa)	0.6~1.6MPa
防爆級別	BS5501:ⅡA、ⅡB、ⅡC

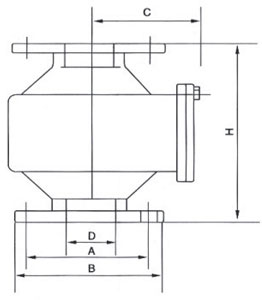

外形結構圖



主要外形尺寸

規格	尺寸
	D	A	B	C	H
DN50	50	110	140	114	210
DN100	100	170	205	150	284
DN150	150	225	260	185	375
DN200	200	280	315	230	445
DN250	250	335	370	276	500
DN300	300	395	435	276	500
DN400	400	495	535	335	520
DN500	500	600	640	400	550

保養與維修

為了確保抽屜式波紋阻火器的性能達到安全使用目的,對抽屜阻火器應定期檢查、保養。
1、抽屜式波紋阻火器每半年檢查一次，檢查阻火層芯子是否堵塞、變形、腐蝕等。
2、發現被堵塞的阻火層芯子應清洗干凈，確保芯子上的每個孔眼暢通，對于變形和腐蝕的阻火層應更換。
3、重新安裝阻火層芯子時，應保證結合面嚴密不得漏氣。


聲明：【ZGB-II抽屜式波紋阻火器】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的ZGB-II抽屜式波紋阻火器產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
