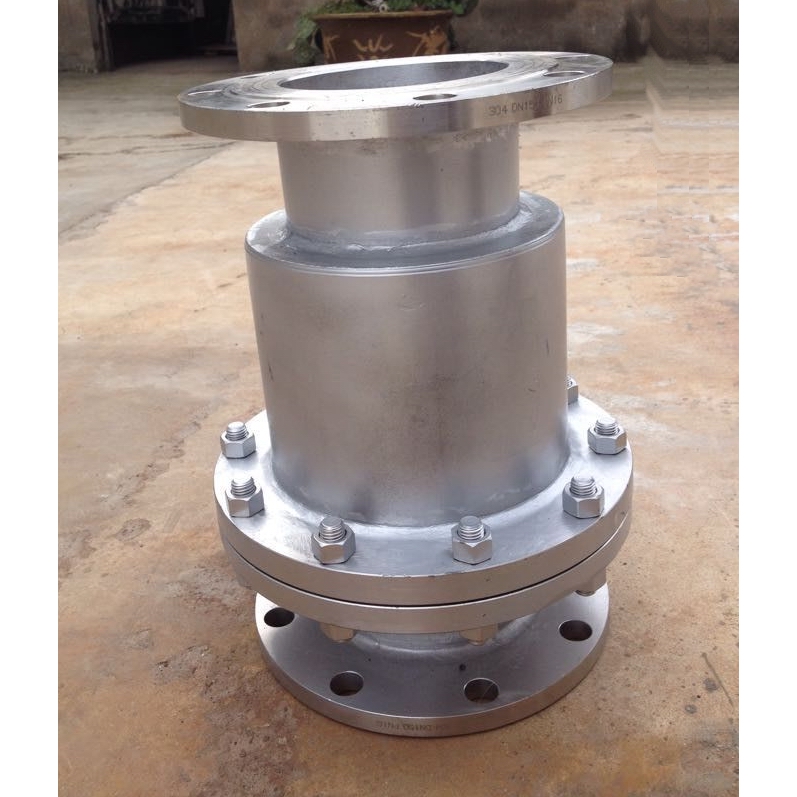

產品名稱：	礫石管道阻火器	產品型號：	ZHQ-1
公稱通徑：	DN15～DN250	功能作用：	阻火
公稱壓力：	1.6MPa～4.0MPa	連接方式：	法蘭
適用溫度：	-80ºC～+350ºC	安裝位置：	礫石管道
閥體材質：	碳鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	燃?xì)狻錃狻⑹鸵夯瘹狻⒖扇細怏w等	生產廠家：	浦首閥門

產品說明

ZHQ-1礫石管道阻火器內部的固體材質為礫石，通過礫石之間的細小間隙和孔隙把進入阻火器的火焰分流成許多細小的火焰而被熄滅，主要的原理還是器壁效應和傳熱效應。防止外部火焰竄入存有易燃易爆氣體的設備和管道內，防止發生火焰在設備管道間蔓延。

工作原理

ZHQ-1礫石管道阻火器也是管道阻火器的一種，它的作用原理是防止外部火焰竄入存有易燃易爆氣體的設備和管道內，防止發生火焰在設備管道間蔓延的跡象。通過阻火網實現阻火功能，確保管道設備安全運營。

主要用途

1、輸送可燃性氣體的管道上。
2、火炬系統。
3、油氣回收系統。
4、加熱爐燃料氣的管網上。
5、氣體凈化通化系統。
6、氣體分析系統。
7、煤礦瓦斯排放系統。

主要性能

1、阻火器連續13次以亞音速火焰試驗，每次都能阻止火焰的通過。
2、水壓試驗2.4MPa無滲漏。

主要零部件

殼體材質	CS 304 316 316L	阻火層材質	若干大小不等的礫石
螺帽螺栓	CS 304 316 316L	密封墊片	石墨墊片 金屬墊片 聚四氟乙烯
防爆等級	BS 5501:IIA IIB IIC	環境溫度	CS:-30℃~+350℃ SS:-80℃~+350℃
連接方式	法蘭連接 螺紋連接	法蘭標準 d	JB GB HG ANSI SH JIS
設計制造檢測標準	GB5908-86 GB/T13347-1992	外表處理	CS: paint SS:NO Paint

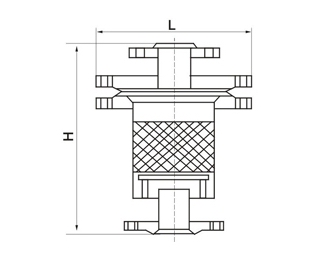

外形結構圖



主要外形尺寸

口徑DN	英寸	寬度L/mm	高度H/mm
40	1-1/2"	170	320
50	2"	190	340
80	3"	220	380
100	4"	240	410
125	5"	280	450
150	6"	325	500
200	8"	380	560
250	10"	450	640

安裝使用和維護

1、礫石管道阻火器根據閥體上的箭頭標記方向安裝在管道上，安裝前取下法蘭保護蓋；定期檢查一下阻火器內部的礫石，如有被腐蝕需要及時添加或更換礫石；
2、礫石管道阻火器安裝的管道必須是清潔的，不能有雜質，污垢等東西堵塞住阻火芯件的間隙，影響阻火器正常使用。
3為了保證礫石管道阻火器的阻火效果，每隔半年應檢查一次。檢查阻火層是否有堵塞、變形或腐蝕等缺陷。被堵塞的阻火層應清洗干凈，保證每個孔眼暢通，對于變形或腐蝕的阻火層應更換。
4、清洗礫石管道阻火器阻火芯件時，應采用高壓蒸汽、非腐蝕性溶劑或壓縮空氣吹掃，不得采用鋒利的硬件刷洗。
5、重新安裝礫石管道阻火器時，應更新墊片并確認密封面已清潔和無損傷，不得漏氣。


聲明：【ZHQ-1礫石管道阻火器】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的ZHQ-1礫石管道阻火器產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
