產品名稱：	快開籃式過濾器	產品型號：	SRB、SBL
公稱通徑：	DN25～DN300	濾網材料：	不銹鋼
工作壓力：	1.6MPa～6.4MPa	連接方式：	法蘭
適用溫度：	-20ºC～+380ºC	功能作用：	過濾管道中的雜質
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體、液體等	生產廠家：	浦首閥門

產品說明

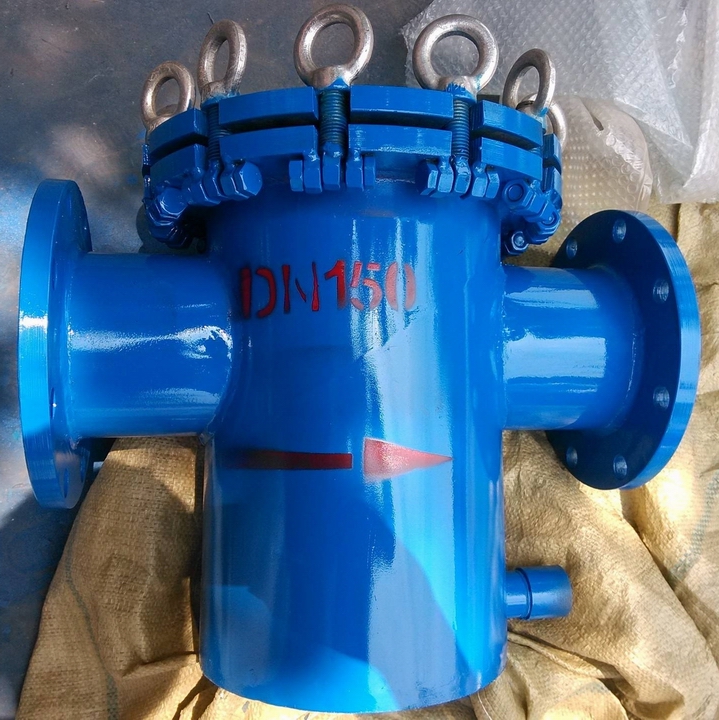

SRB、SBL快開籃式過濾器是工業生產中不可缺少的管道附件，安裝在管道上能濾除流體中的固體雜質，保證管線設備系統正常地運行，可使流體更加純凈，獲得理想的工業產品；使用一段時間后打開上蓋取出象提藍子式的過濾網，一經洗刷即可以恢復如新。因此，在石油、化工、制藥、食品等行業中得到了廣泛的應用，深受用戶的青睞。

產品特點

1、過濾精度高，可根據客戶需求配置過濾網的精細度。
2、工作原理簡單、結構也不復雜，容易安裝、拆卸和維護。
3、設備易損件少，無耗材，運行維護費用低，操作管理簡單。
4、穩定生產工藝流程，保護儀器儀表和機械設備，維護生產的安全和穩定。
5、過濾器的核心部位是過濾器芯件，過濾芯由過濾器框和不銹鋼鋼絲網組成。

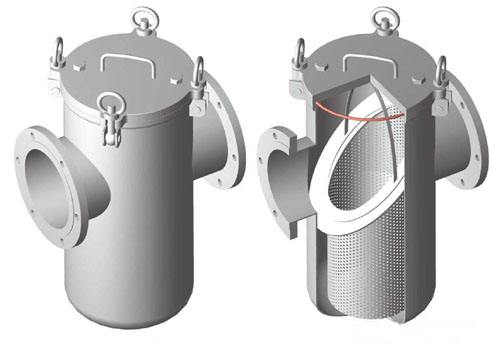

結構分析圖

零部件材料

殼體材質	鑄鐵、碳鋼	不銹鋼
濾框濾網材質	不銹鋼
密封件材質	耐油石棉、柔性石墨、聚四氟乙烯
工作溫度(℃)	-30～+380	-80～+450
公稱壓力(MPa)	0.6～6.4 (150Lb～300Lb)
過濾精度（目/in）	10-300
連接方式	法蘭、對焊

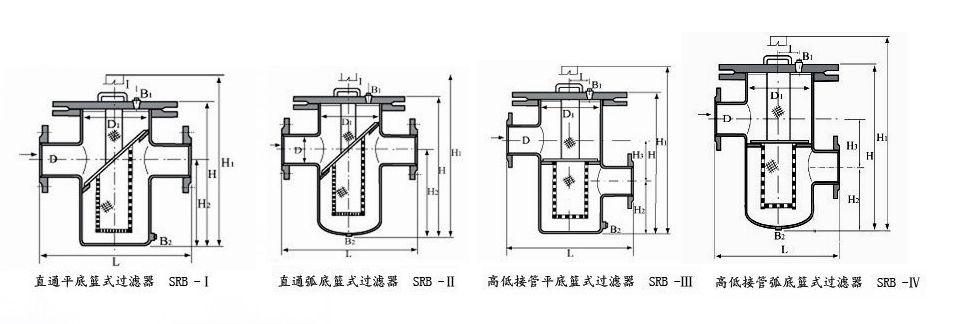

外形結構圖

主要外形尺寸（直通藍式）

公稱直徑DN	主要尺寸					排放□“B”	參考重量
	φ	L	H1	H2	H（拆卸濾網距離）
25	76	220	160	260	480	R1/2"	12
32	76	220	165	270	495		16
40	114	280	180	300	550		23
50	114	280	180	300	550		28
65	140	330	220	350	650		48
80	168	340	260	400	740		65
100	219	420	310	470	880	R3/4"	126
150	273	500	430	620	1175		248
200	325	560	530	780	1875		292
250	426	660	640	930	2170		415
300	478	750	840	1200	2690		596

主要外形尺寸（高低藍式）

公稱直徑DN	主要尺寸						排放□“B”	參考重量
	φ	L	H1	H2	H3	H（拆卸濾網距離）
25	76	220	110	70	280	520	R1/2"	15
32	76	220	110	70	285	525		19
40	114	280	120	100	340	630		24
50	114	280	120	100	340	630		29
65	140	330	160	110	400	750		40
80	168	340	180	140	460	860		55
100	219	420	220	170	550	1040	R3/4"	103
150	273	500	310	220	720	1375		181
200	325	560	390	280	900	2005		303
250	426	660	480	320	1070	2320		439
300	478	750	640	400	1360	2870		625

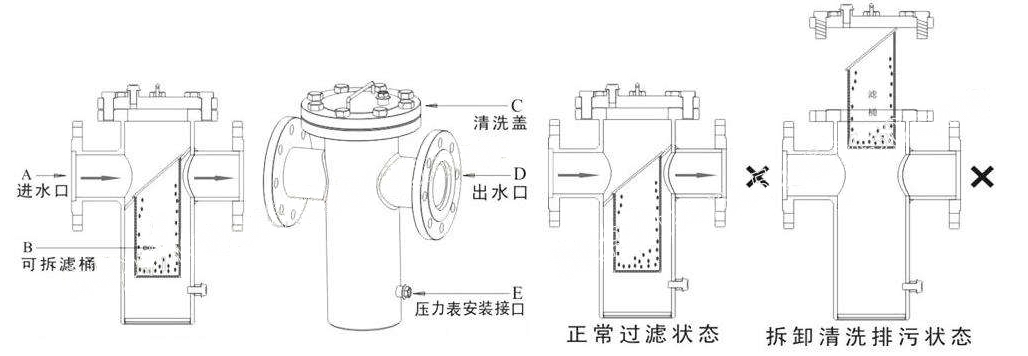

拆卸濾網說明

聲明：【SRB,SBL快開籃式過濾器】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的SRB,SBL快開籃式過濾器產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
