產品名稱：	不銹鋼臨時過濾器	產品型號：	SV1、SV2、SV3
公稱通徑：	DN25～DN600	濾網材料：	不銹鋼
工作壓力：	1.6MPa～6.4MPa	連接方式：	法蘭、對夾
適用溫度：	-20ºC～+550ºC	功能作用：	過濾管道中的雜質
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體、液體等	生產廠家：	浦首閥門

產品說明

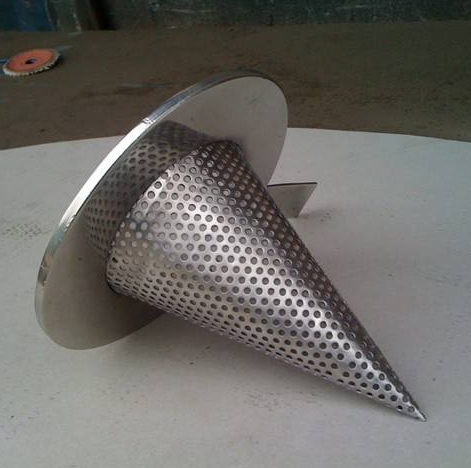

SV不銹鋼臨時過濾器是安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。顧名思義就是臨時使用且更容易、更方便拆卸的一款新型過濾器，其具有體積小、重量輕的特點，被廣泛用于蒸汽、空氣、水、油品等系統管道中。保護各種計量器、泵機、閥門、疏水器等設備。

產品類型

1、尖底不銹鋼臨時過濾器(錐型過濾器) (SV1型)
2、平底不銹鋼臨時過濾器(錐型過濾器) (SV2型)
3、平板不銹鋼臨時過濾器(錐型過濾器) (SV3型)

適用范圍

1、化工，石油化工生產中的弱腐蝕性物料，如：水、氨、油品、烴類等。
2、化工生產中的腐蝕性物料，如：燒堿，濃稀硫酸，碳酸，醋酸，酸等。
3、制冷中的低溫物料，如：液甲烷，液氨，液氧和各種冷劑。
4、輕工食品，制藥生產中有衛生要求的物料，如:啤酒，飲料，乳制品，糧漿醫藥用品等。

工作原理

不銹鋼臨時過濾器的原理為流體進入濾筒后，其雜質被阻攔，而清潔的流體流出出口，當需要清洗時，只需卸下錐形濾筒，清洗后裝入即可。不銹鋼臨時過濾器的特點主要用于管線開車之前，安裝在管道兩法蘭之間，設備簡單、可靠、方便、適用廣泛。 不銹鋼臨時過濾器主要分為尖底錐形過濾器和平底錐形過濾器。

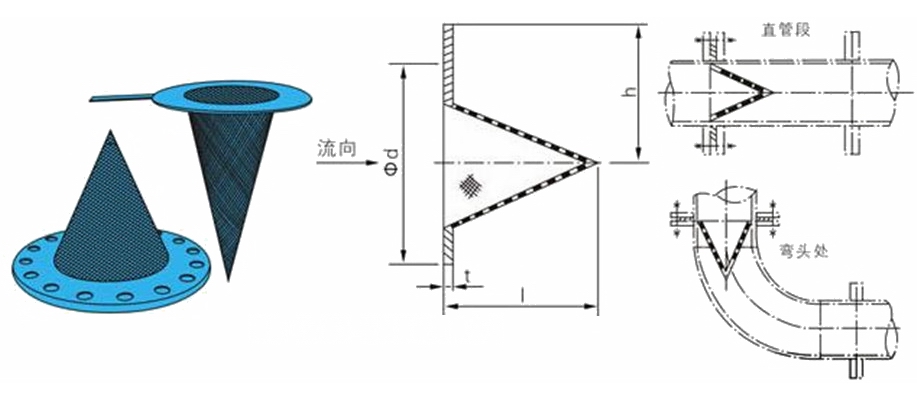

外形結構圖

主要外形連接尺寸(SV1型)

DN		d	i	h	t
25	1	70	46	90	5
32	1-1/4	80	61	100	5
40	1-1/2	90	66	120	5
50	2	105	81	130	5
65	2-1/2	125	91	140	5
80	3	142	111	150	5
100	4	162	141	160	5
125	5	192	172	190	10
150	6	218	202	210	10
200	8	272	262	240	10
250	10	326	322	270	10
300	12	382	362	300	10

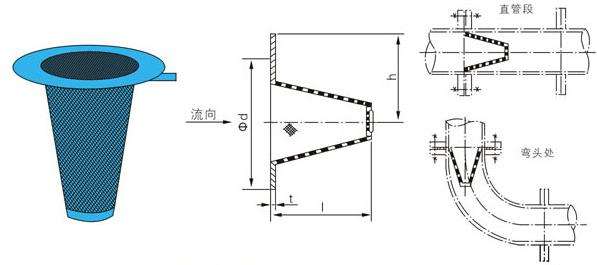

外形結構圖



主要外形尺寸(SV2型)

公稱直徑 DN	Φ			L	h	t
	PN0.6	PN1.0	PN2.5
25	62	70	70	26	90	2
32	72	80	80	34	100	2
40	84	90	90	41	120	2
50	94	105	105	55	130	2
65	114	125	125	77	140	2
80	132	142	142	92	150	2
100	152	162	162	113	160	2
125	182	192	192	143	190	2
150	206	218	218	172	210	2
200	262	272	282	242	240	2
250	316	326	340	302	270	3
300	370	382	395	363	300	3
350	420	438	454	425	340	6
400	470	492	510	479	365	6
500	575	590	616	600	430	6
600	676	690	726	714	490	6

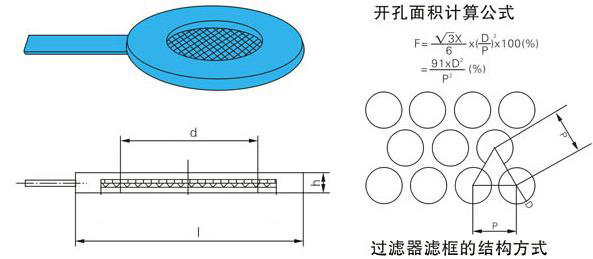

外形結構圖



主要外形尺寸(SV3型)

公稱直徑 DN	Φ			L	h	t
	PN0.6	PN1.0	PN2.5
25	62	70	70	46	90	2
32	72	80	80	61	100	2
40	84	90	90	66	120	2
50	94	105	105	81	130	2
65	114	125	125	91	140	2
80	132	142	142	111	150	2
100	152	162	162	141	160	2
125	182	192	192	172	190	2
150	206	218	218	202	210	2
200	262	272	282	262	240	2
250	316	326	340	322	270	3
300	370	382	395	362	300	3
350	420	438	454	404	340	6
400	470	492	510	464	365	6
500	575	590	616	564	430	6
600	676	690	726	684	490	6

聲明：【SV不銹鋼臨時過濾器】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的SV不銹鋼臨時過濾器產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
