產品名稱：	不銹鋼雙聯過濾器	產品型號：	GHG
公稱通徑：	DN50～DN200	結構形式：	雙過濾聯動
工作壓力：	1.6MPa～4.0	連接方式：	法蘭
適用溫度：	-20ºC～+450ºC	功能作用：	過濾管道中的雜質
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、污水、給排水等	生產廠家：	浦首閥門

產品說明

GHG不銹鋼雙聯過濾器采用兩個三通球閥，將兩個單筒過濾器組裝在一個共同機座上，相互切換使用，清洗過濾器不必停車，保證連續生產。不銹鋼雙聯過濾器的過濾元件，除采用不銹鋼泄芯外，亦可采有優質蜂房式脫脂纖維棉，可濾掉粒徑1μ以上的顆粒，本過濾器亦可單筒使用，此時只需去掉共同機座，其余尺寸不變。

創新設計

為了不銹鋼雙聯過濾器更加實用性，在總體結構設計上做了很大的改進，在過濾、排污、清洗、安裝、使用等領域得到更大技術突破。劍閥閥門克服了傳統過濾器的納污量小、過濾時容易受污物堵塞、濾芯在清洗拆卸慢等諸多缺點。在制造時將不銹鋼雙聯過濾器的濾體加大有有效解決納污量小的問題，采用流體從上往下流向結構設計有效解決不銹鋼雙聯過濾器在過濾的時候再也不會出現堵塞的現象問題，內部結構濾網才用提藍式結構、濾體封口上的螺栓采用吊環式可手動或手搖臂式快速裝卸裝置，可有效解決清洗拆卸慢的問題。

結構特點

1、過濾處理量大、體積美觀、容污量大、排污和清洗快捷。
2、基于過濾系統的工作原理和結構，更換時方便快捷，而且過濾機免清洗，省工省時。
3、測漏機率小，有力的保證了過濾品質。
4、過濾可承載更大的工作壓力，壓損小，運行費用低，節能效果明顯。
5、過濾精度不斷提高，目前已已經達到0.5ｕｍ。
6、過濾應用范圍廣，使用靈活，安裝方式多樣。

性能規范

殼體材質	碳鋼	不銹鋼
濾框濾網材質	不銹鋼
密封件材質	耐油石棉、丁腈橡膠、聚四氟乙犧
工作溫度（℃）	-40~380	-80~450
公稱壓力（MPa）	0.6~10.0(150Lb~600Lb)
過濾精度（目/in）	10~300

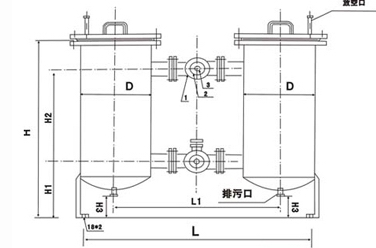

外形結構圖



主要外形尺寸

DN	D	L	L1	H1	H2	H3	H
65	140	650	510	320	440	160	950
80	159	750	530	340	450	160	1000
100	219	850	700	350	490	160	1040
150	273	1060	880	430	570	200	1430
200	325	1350	1040	500	680	250	1720

聲明：【GHG不銹鋼雙聯過濾器】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的GHG不銹鋼雙聯過濾器產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
