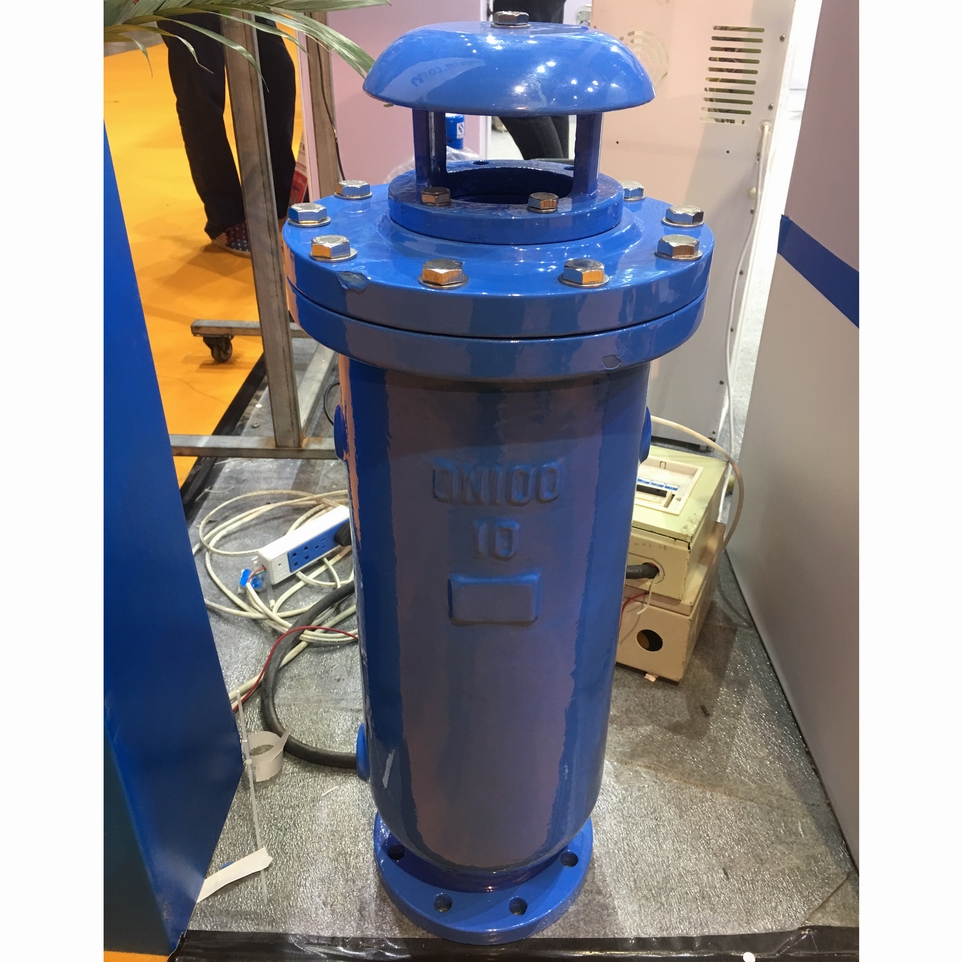

產品名稱：SCAR污水自動排氣閥
產品型號：SCAR
產品口徑：DN25～DN400
產品壓力：1.6MPa
產品材質：鑄鐵、鑄鋼、不銹鋼
產品口徑：DN25～DN400
產品壓力：1.6MPa
產品材質：鑄鐵、鑄鋼、不銹鋼
產品名稱：污水自動排氣閥 產品型號：SCAR 公稱通徑：DN25～DN400結構形式：浮球式公稱壓力：1.6MPa連接方式：法蘭式適用溫度：-29ºC～+80ºC驅動方式：自動閥體
產品說明SCAR污水自動排氣閥用于管路上的最高點或有閉氣的地方，排除管內的氣體來疏通管道，達到正常工作，如不裝排氣閥，管內流動的液體產生動熱引起氣體，形成短路，使管道出水容量達不到要求，其次，管道運轉時出現停電、停泵管道會出現負壓力，而會引起管道振動或破裂，排氣閥就迅速把空氣吸入管內，防止管道振動或破裂。本閥裝設于泵埔出口處或送配水管線中，用以大量排除管道中的集結之空氣，以增進水管及抽水機使用效率，且與管內一旦出現負壓時，此閥能迅速吸入空氣，以保管線因負壓所產生損壞。工作原理當管內開始注水時，塞頭停留在開啟位置，進行大量排氣，當空氣排完時，閥內積水浮球被浮起，傳動塞頭至關閉位置，停止大量排氣；當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣則由小孔排出。當抽水機停止，管內水流空時，或遇管內產生負壓時，此時塞頭開啟，吸入空氣確保管線安全。每小時排氣量表

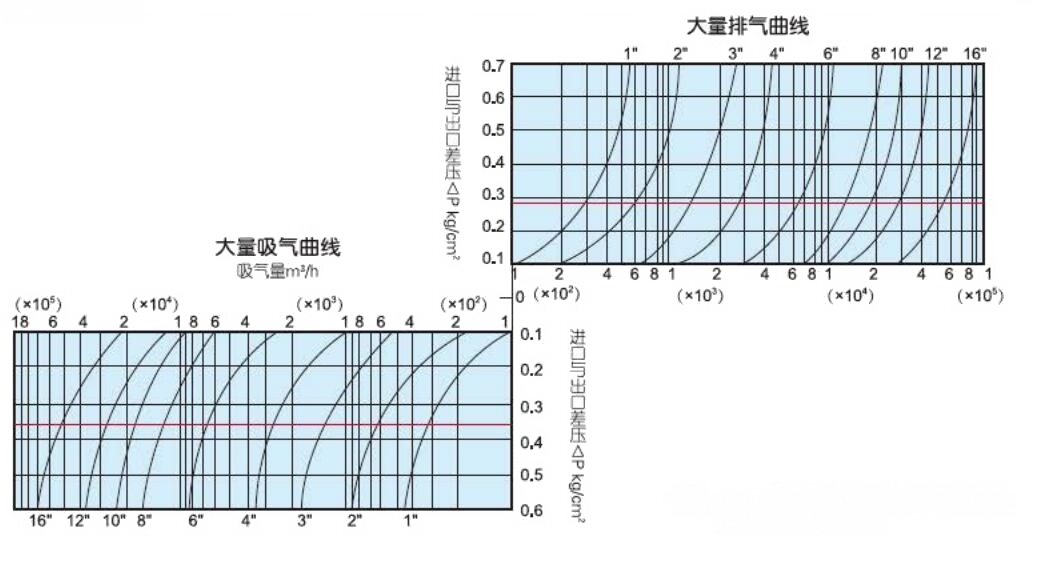

性能曲線圖 主要零部件
外形結構圖 主要外形尺寸

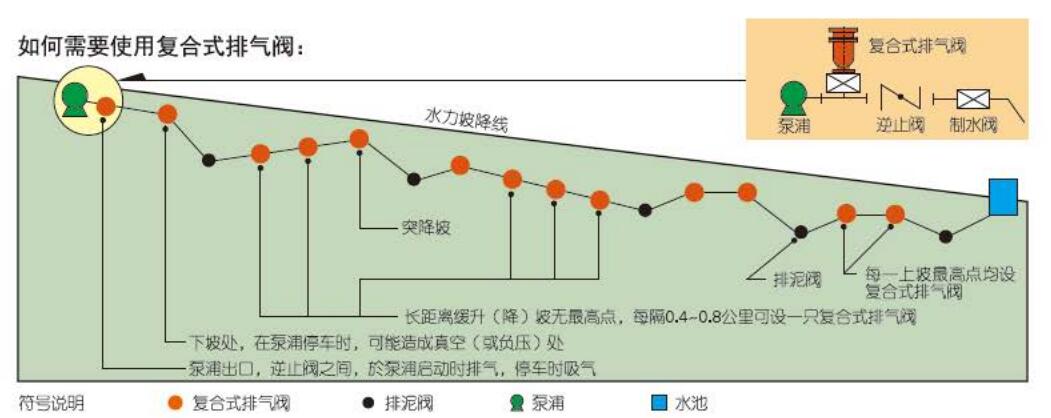

安裝位置的選擇SCAR污水自動排氣閥的安裝位置直接影響著排氣效果和管道的運行狀態。設計人員在設計時，往往局限于局部最高點，排氣閥安裝位置有多種，只有對整個管道綜合考慮，才能使排氣效果達到最佳。常見的安裝地點有以下幾個位置：局部最高點、下降坡度變大點、上升坡度變小點、長距離無折點上升或下降管段。安裝總圖 安裝說明1、于安裝前，請先檢查并清除主體內的雜物。2、在閥前裝一只閘閥，以便下次的安裝維修。閥如果安裝于蔭井內，應有足夠空間以便容3、納技術人員調整及維護工作。 4、若污水自動排氣閥安裝于室外，請注意閥門的保溫，以防閥門內水結冰或凍裂閥門。 5、若排氣閥所在管線送斷水頻繁，建議在排氣閥前加裝一個緩沖閥。
|
