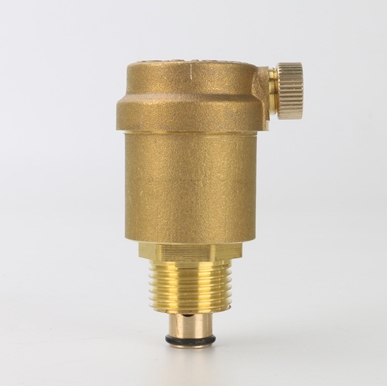

產品名稱：AVAX自動排氣閥
產品型號：AVAX
產品口徑：DN10～DN15～DN20～DN25
產品壓力：1.6MPa
產品材質：黃銅、不銹鋼
產品口徑：DN10～DN15～DN20～DN25
產品壓力：1.6MPa
產品材質：黃銅、不銹鋼
產品名稱：自動排氣閥 產品型號：AVAX 公稱通徑：DN10～DN15～DN20～DN25結構形式：浮球式公稱壓力：1.6MPa連接方式：外螺紋適用溫度：-15ºC～+100ºC驅

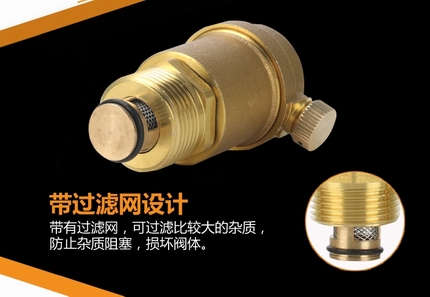

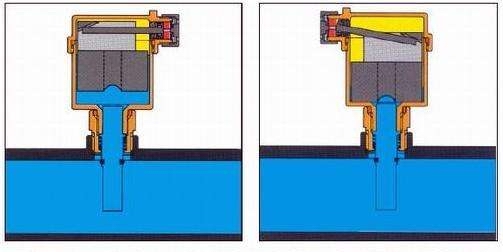

產品說明AVAX自動排氣閥主要應用于暖通空調系統，往往安裝在制高點或彎頭等處，以排除管道中多余氣體、提高管道路使用效率及降低能耗。并消除氣阻，防止水流量減小而引起的冷熱不均等現象。工作原理當系統中有氣體產生時，由于氣體的密度比水小，氣體會順著管道向上走，最終聚集在系統的高點，所以自動排氣閥一般都安裝在系統高點，在這里自動排氣閥的排氣效率最高。當氣體進入自動排氣閥閥腔聚集在自動排氣閥的上部，隨著閥內氣體的增多，氣體壓力上升。當氣體壓力大于系統壓力時，氣體會使腔內水面下降，浮筒隨水位一起下降，排氣口打開開始排氣；隨著氣體排出，氣壓降低，水位上升，浮筒也隨之上升，排氣口關閉。工作原理圖 1、當沒有氣體時，浮子將會上升，機械機構保證銷針關閉排氣口。 2、當有氣體聚集時，浮子下降，銷針打開閥門，使氣體排出直到氣體排盡。 3、當系統中有氣體溢出時，氣體會順著管道向上爬，最終聚集在系統的最高點，而自動排氣閥一般都安裝在系統最高點，當氣體進入排氣閥閥腔聚集在排氣閥的上部，隨著閥內氣體的增多，壓力上升，當氣體壓力大于系統壓力時，氣體會使腔內水面下降，浮筒隨水位一起下降，打開排氣口；氣體排盡后，水位上升，浮筒也隨之上升，關閉排氣口。 4、同樣的原理，當系統中產生負壓，閥腔中水面下降，排氣口打開，由于此時外界大氣壓力比系統壓力大，所以大氣會通過排氣口進入系統，防止負壓的危害。如擰緊自動排氣閥閥體上的閥帽，自動排氣閥停止排氣，通常情況下，閥帽應該處于開啟狀態。 應用領域廣泛應用于水處理設備、化工設備、石化設備、石油設備、造紙設備、采礦設備、電力設備配套、液化氣設備、食品設備、制藥設備、給排水設備、市政閥門、機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、中央空調、過濾設備、冶金設備、輕紡設備.環保設備等領域。改進特點1、普通排氣閥無內置過濾網，雜質易堵塞排氣嘴，設計不合理，彈簧有疲勞損，時間長了封不嚴，易漏水。2、改進型暖氣自動排氣閥內置過濾網防止雜質進入排氣嘴，優質產品的重量是劣質產品質量的2倍。（需訂購） 3、質量可靠，性能穩定，一年免費更換，杜絕國產品牌排氣又排水的情況產生。 細節說明
壓力試驗

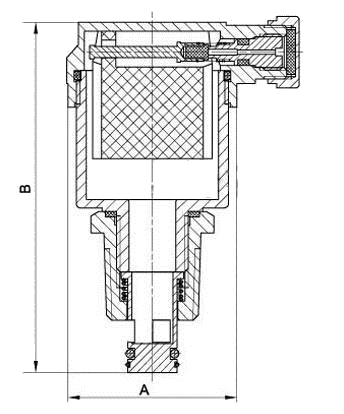

外形結構圖 主要外形尺寸
安裝方式1、自動排氣閥必須垂直安裝，必須保證閥體內浮筒處于豎直狀態，不能水平或倒立安裝；由于氣體密度比水小，會沿著管道一直爬到系統最高點并聚集在此，為了提高排氣效率，排氣閥一般都安裝在系統的最高點； 2、為了便于檢修，排氣閥一般跟隔斷閥一起使用，這樣拆卸排氣閥是不需要關停系統； 暖氣排氣閥安裝好后必須擰松防塵帽才能排氣，但不能完全取掉，萬一發生排氣閥漏水，可擰緊防塵帽。
|
