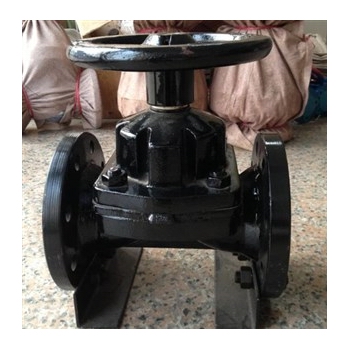

產品名稱：	英標襯膠隔膜閥	產品型號：	EG41J
公稱通徑：	DN15～DN350	結構形式：	直通
公稱壓力：	0.6MPa～1.0MPa～1.6MPa	連接方式：	法蘭
適用溫度：	-29ºC～+180ºC	驅動方式：	手動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油品、蒸汽、液體	生產廠家：	浦首閥門

產品說明

EG41J英標襯膠隔膜閥是一種特殊形式的截?cái)嚅y，啟閉件采用EPDM橡膠材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏，閥體流道采用全襯膠設計，避免閥體受工況介質腐蝕，增加了閥門使用壽命。襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體，內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。

結構特點

1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失小；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。

性能規范

工作溫度	適用介質
≤85℃	J型：一般腐蝕性介質
	W型：非腐蝕性介質

零件材料

名稱	材料
閥體	J型：灰鑄鐵/硬橡膠 W型：灰鑄鐵
閥蓋 /閥瓣/手輪	灰鑄鐵
隔膜	天然橡膠
閥桿	碳鋼

外形結構圖

主要外形尺寸

公稱通徑（DN）	公稱壓力（MPa）	工作壓力（MPa）	L	D	D1	Z-Φd	f	H	H1	D0	重量（Kg）
15	1.6	1.6	108	95	65	4-14	2	90	99	75	2.5
20			117	105	75	4-14	2	93	103	75	3
25			127	115	85	4-14	2	100	112	85	4
32			146	140	100	4-18	2	127	144	120	6.5
40			159	150	110	4-18	2	136	156	120	7.5
50			190	165	125	4-18	2	151	177	120	10
65	1.0	1.0	216	185	145	4-18	2	183	213	165	16
80			254	200	160	8-18	2	198	273	230	23.5
100			305	220	180	8-18	2	266	320	280	34
125			356	250	210	8-18	3	319	386	280	44
150			406	285	240	8-22	3	380	453	368	67.5
200		0.6	521	340	295	8-22	3	506	626	400	141.5
250			635	395	350	12-22	3	598	734	500	229
300		0.4	749	445	400	12-22	3	698	778	560	321
350			749	505	460	16-22	3	723	883	560	360
采用標準	設計制造： BS5156結構長度：BS5156（短結構）法蘭：Bs4504PN1.0MPa     GB12239G   B12221     GB/T17241.6



聲明：【EG41J英標襯膠隔膜閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的EG41J英標襯膠隔膜閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
