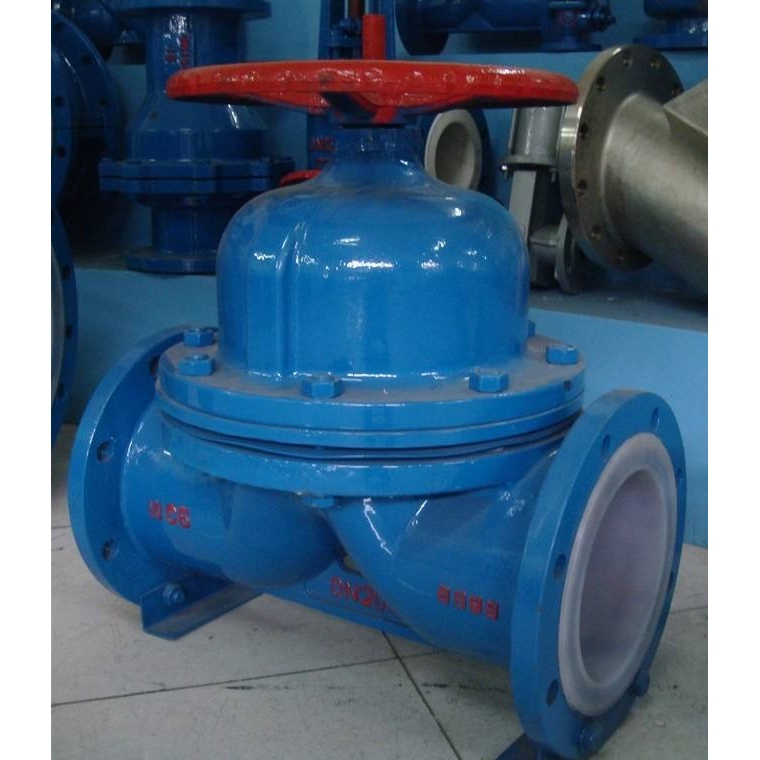

產品名稱：	襯四氟隔膜閥	產品型號：	G41F46
公稱通徑：	DN15～DN300	結構形式：	直通
公稱壓力：	0.6MPa～1.0MPa～1.6MPa	連接方式：	法蘭
適用溫度：	-29ºC～+180ºC	驅動方式：	手動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油品、蒸汽、液體	生產廠家：	浦首閥門

產品說明

G41F46襯四氟隔膜閥將閥體下部內腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免。表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小，CV值高，流通能力強，扭矩適中，采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。

結構特點

1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失??；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯氟材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。

基本型號

手動	G41F3	直流式	G45F3
	G41F46		G45F46
氣動	G641F3	電動	G941F3
	G641F46		G941F46

零部件材料

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低不銹鋼耐酸鑄鋼
		Z	C	P	R	P	R
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	閥瓣/閥桿	35	1cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00cr18Ni10	00Cr17Ni14Mo2
3	襯里/閥座	PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4)
4	隔膜	FEP(F46)/CR(氯丁橡膠)、PFA（可溶性F4）/FPDM（乙丙橡膠）
5	支架	WCB			CF8	CF8
6	閥桿螺母	ZCuAI10Fe3			ZCuAI10Fe3	ZCuAI10Fe3
7	緊固螺栓	35			1Cr17Ni2	1Cr18Ni9Ti
8	螺母	45			0Cr18Ni9	0Cr18Ni9
9	手輪	WCB			WCB	WCB

外形結構圖



主要外形尺寸

公稱通徑		標準值							參考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-фd	Do	H	H1	WT(kg)
		PN0.6MPa / PN1.0MPa
15	1/2	125	95	65	45	2	14	4-ф14	100	105	110	3.5
20	3/4	135	105	75	55	2	16	4-ф14	100	115	125	4
25	1	145	115	85	65	2	16	4-ф14	120	120	135	5.5
32	11/4	160	135	100	78	2	18	4-ф18	120	125	150	8
40	11/2	180	145	110	85	3	18	4-ф18	140	135	175	11
50	2	210	160	125	100	3	20	4-ф18	140	155	195	14
65	21/2	250	180	145	120	3	20	4-ф18	200	170	200	23
80	3	300	195	160	135	3	22	4-ф18	200	200	255	29
100	4	350	215	180	155	3	22	8-ф18	280	270	325	46
125	5	400	245	210	185	3	24	8-ф18	320	335	405	70
150	6	460	280	240	210	3	24	8-ф23	320	370	450	95
200	8	570	335	295	265	3	26	8-ф23	400	480	600	170
250	10	680	390	350	320	3	28	12-ф23	500	545	620	270
300	12	790	435	395	362	4	24	12-ф23	500	585	680	320
PN1.6MPa
15	1/2	130	95	65	45	2	14	4-ф14	120	110	115	4
20	3/4	150	105	75	55	2	16	4-ф14	120	120	130	5
25	1	160	115	85	65	2	16	4-ф14	140	125	140	6
32	11/4	180	135	100	78	2	18	4-ф18	140	130	155	9
40	11/2	200	145	110	85	3	18	4-ф18	160	140	180	12
50	2	230	160	125	100	3	20	4-ф18	160	160	200	15
65	21/2	290	180	145	120	3	20	4-ф18	200	175	205	24
80	3	310	195	160	135	3	22	8-ф18	200	205	260	30
100	4	350	215	180	155	3	24	8-ф18	280	275	330	48
125	5	400	245	210	185	3	26	8-ф18	320	340	410	75
150	6	480	280	240	210	3	28	8-ф23	320	375	460	105
200	8	600	335	295	265	3	30	12-ф23	400	485	605	182
250	10	730	405	355	320	3	32	12-ф25	500	550	625	295
300	12	850	460	410	375	4	34	12-ф25	500	590	685	345

聲明：【G41F46襯四氟隔膜閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的G41F46襯四氟隔膜閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
