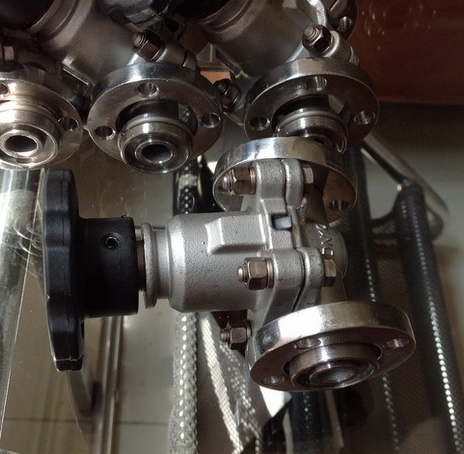

產品名稱：GM不銹鋼高真空隔膜閥

產品型號：G61F
產品口徑：DN10～DN50
產品壓力：真空負壓0.1MPa
產品材質：鑄鋼、不銹鋼

產品名稱：不銹鋼高真空隔膜閥產品型號：G61F 公稱通徑：DN10～DN50結構形式：隔膜式公稱壓力：真空負壓0.1MPa連接方式：活套法蘭、快卸法蘭、焊接適用溫度：-29ºC～+180&

產品名稱：	不銹鋼高真空隔膜閥	產品型號：	G61F
公稱通徑：	DN10～DN50	結構形式：	隔膜式
公稱壓力：	真空負壓0.1MPa	連接方式：	活套法蘭、快卸法蘭、焊接
適用溫度：	-29ºC～+180ºC	驅動方式：	手動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	空氣、氣體	生產廠家：	浦首閥門

產品說明

GM不銹鋼高真空隔膜閥是利用閥桿將橡膠膜直接壓在閥座上，用來截止或接通真空系統。采用連接形式有活套法蘭連接、快卸法蘭連接、焊接式連接。焊接式連接又分焊接式I型連接(即兩端焊接)，焊接式II型連接(即一端焊接，另一端插入)。適用的工作介質為空氣及非腐蝕性氣體。

技術性能

適用范圍(Pa)	105～1.3x10-4
閥門漏率(Pa.L/S)	≤1.3x10-4
介質溫度（℃）	-25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠)
安裝位置	任意

外形結構圖

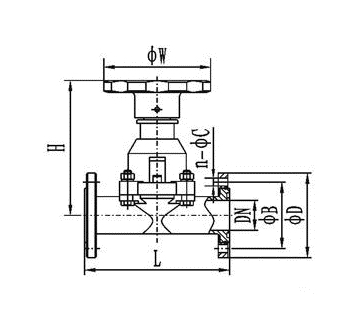

活套法蘭連接及外形尺寸

型號	通徑(DN)	ΦD	ΦB	ΦW	H	L	n-ΦC	法蘭標準
GM-10	10	46	36	55	75	75	4-Φ6	JB919
GM-25	25	70	55	90	115	120	4-Φ7	GB/T6070
GM-40	40	100	80	100	132	150	4-Φ9
GM-50	50	110	90	100	157	180	4-Φ9

外形結構圖

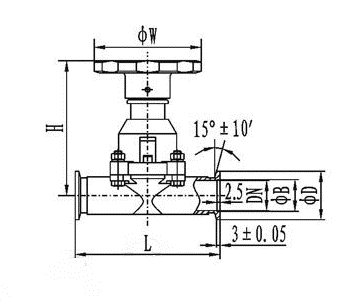

快卸法蘭(KF)連接及外形尺寸

型號	通徑(DN)	ΦD	ΦB	ΦW	H	L	法蘭標準
GM-10/KF	10	30	12.2	55	75	75	GB4892
GM-25/KF	25	40	26.2	90	115	100
GM-40/KF	40	55	41.2	100	132	150
GM-50/KF	50	75	52.2	100	157	180

外形結構圖

焊接式主要外形尺寸

型號	通徑(DN)	ΦD	ΦW	H	L
GM-10-H(Ⅰ)	10	19	55	75	150
GM-25H(Ⅰ)	25	32	90	115	200
GM-40H(Ⅰ)	40	45	100	132	240
GM-50H(Ⅰ)	50	57	100	157	240
GM-10H(Ⅱ)	10	9	55	75	150
GM-25H(Ⅱ)	25	19	90	115	200

注：Ⅰ型為兩端焊接 Ⅱ型為一端焊接，另一端插入。

聲明：【GM不銹鋼高真空隔膜閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的GM不銹鋼高真空隔膜閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
