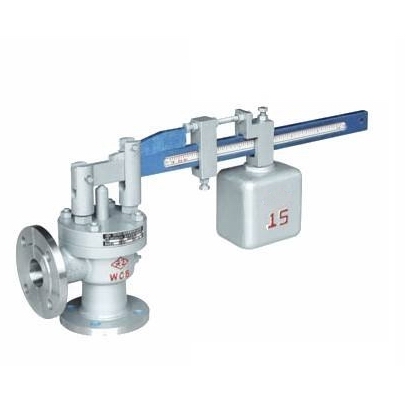

產品名稱：GA41H,A51H重錘杠桿式安全閥

產品型號：GA41H、A51H
產品口徑：DN80～DN250
產品壓力：1.6MPa～6.4MPa
產品材質：鑄鋼、不銹鋼

產品名稱：重錘杠桿式安全閥產品型號：GA41H、A51H 公稱通徑：DN80～DN250結構形式：杠桿式公稱壓力：1.6MPa～6.4MPa連接方式：法蘭適用溫度：-29ºC～+450&o

產品名稱：	重錘杠桿式安全閥	產品型號：	GA41H、A51H
公稱通徑：	DN80～DN250	結構形式：	杠桿式
公稱壓力：	1.6MPa～6.4MPa	連接方式：	法蘭
適用溫度：	-29ºC～+450ºC	驅動方式：	重錘杠桿
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽、氣體	生產廠家：	浦首閥門

產品說明

GA41H、A51H重錘杠桿式安全閥適用于溫度≤450℃的鍋爐和壓力容器上，防止壓力超過允許最高值。GA41H、A51H型安全閥除杠桿（材料為碳鋼），重錘（材料為鑄鐵），其余材料均和A41H-16C型彈簧式安全閥相同。 GA41H、A51H型安全閥適用于溫度≤450℃的鍋爐和壓力容器上，防止壓力超過允許最高值。介質可為蒸汽、空氣。

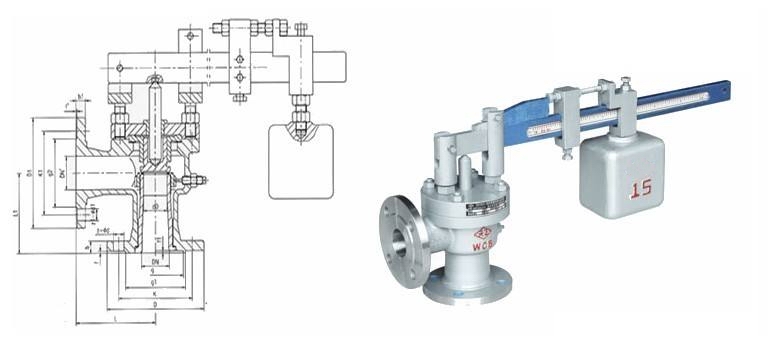

外形結構圖

主要外形尺寸

公稱通徑	尺寸
公稱通徑	do	L	L1	D	K	g1	f	b	z-ød	DN	D1	K1	g2	b1	f	z-ød1
25	20	100	85	115	85	65	2	16	4-14	25	115	85	65	16	2	4-14
32	25	115	100	140	100	78	2	18	4-18	32	140	100	78	18	2	4-18
40	32	120	110	150	110	85	3	18	4-18	40	150	110	85	18	3	4-18
50	40	135	120	165	125	100	3	20	4-18	50	165	125	100	20	3	4-18
80	65	160	135	200	160	135	3	20	8-18	80	200	160	135	20	3	8-18
100	80	170	160	220	180	155	3	22	8-18	100	220	180	155	22	3	8-18
150	125	205	195	285	240	210	3	24	8-23	150	285	240	210	24	3	8-23
200	150	240	230	340	295	265	3	26	12-23	200	340	295	265	26	3	12-23
