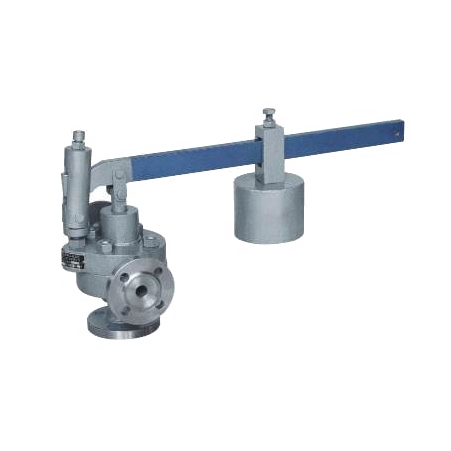

產品名稱：	脈沖式安全閥	產品型號：	GA49H
公稱通徑：	DN25	結構形式：	杠桿式
公稱壓力：	1.6MPa～6.4MPa	連接方式：	法蘭
適用溫度：	-29ºC～+450ºC	驅動方式：	重錘杠桿
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽、氣體	生產廠家：	浦首閥門

產品說明

GA49H脈沖式安全閥主要用于電站鍋爐、壓力容器、減溫減壓裝置等設備，防止壓力超過允許最高壓力值，保證設備安全運行。

結構簡述

1、通過杠桿和重錘來平衡閥瓣的壓力，使閥門保證密封，移動重錘的位置和改變重錘的重量來達到要求的起跳壓力。
2、密封面用鐵基鉻鎳不銹鋼堆焊而成，閥瓣經熱處理，提高了耐磨性和抗沖蝕性。
3、閥門上部帶有開啟和關閉的電磁鐵，機械和電器動作互不干擾。

安裝說明

1、本閥門應與A49H-4型主安全閥配套使用。
2、脈沖安全閥安裝時應嚴格垂直，杠桿應保持水平，與導向叉兩側面間隙必須均勻。
3、脈沖安全閥安裝之前，應將管路沖洗干凈。
4、脈沖安全閥引出管與主安全閥的入口管之間應保持一定較長的距離，電接點壓力表和主安全閥入口管之間的距離，不得小于5倍主安全閥入口管徑，以免主安全閥動作時，因排汽影響電接點壓力表和脈沖安全閥工作的正確性。

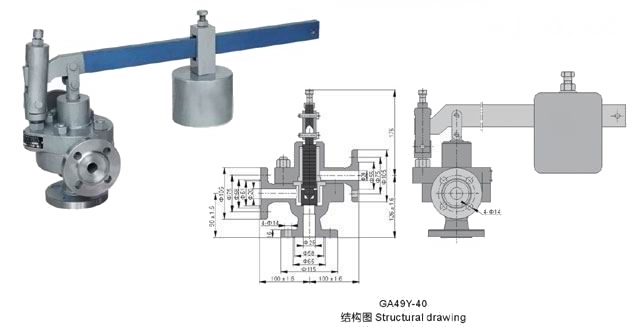

外形結構圖



主要外形尺寸

公稱通徑DN(mm)	尺寸
	D	D1	D2	D3	Z-Фd	H1	H2	L	L1	Lo
25	115	85	65	58	4-14	90	125	100	100	670
