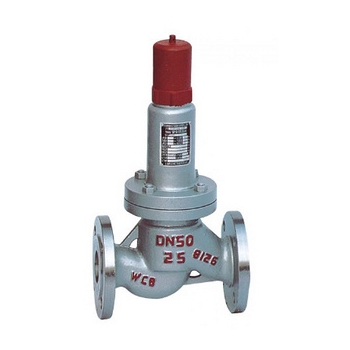

產品名稱：AHN42F平行式安全回流閥

產品型號：AH42F、A42F
產品口徑：DN40～DN150
產品壓力：1.6MPa～4.0MPa
產品材質：鑄鋼、不銹鋼

產品名稱：平行式安全回流閥產品型號：AH42F、A42F 公稱通徑：DN40～DN150結構形式：全啟封閉彈簧式公稱壓力：1.6MPa～4.0MPa連接方式：法蘭適用溫度：-40ºC～+8

產品名稱：	平行式安全回流閥	產品型號：	AH42F、A42F
公稱通徑：	DN40～DN150	結構形式：	全啟封閉彈簧式
公稱壓力：	1.6MPa～4.0MPa	連接方式：	法蘭
適用溫度：	-40ºC～+80ºC	驅動方式：	彈簧自動起跳
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	燃?xì)狻⑹鸵夯瘹狻⑻烊粴獾葰怏w	生產廠家：	浦首閥門

產品說明

AHN42F平行式安全回流閥安裝于液化石油氣站罐泵出口的液相回流管道上，當泵前壓力超過規定值時，閥門自動開啟并起安全回流作用，保證設備和管路的安全運行。

設計標準

設計、制造	法蘭連接	結構長度	公稱通徑	公稱壓力
GB/T12243	JB/T79-94、GB9113-2000	GB12221-89	DN25~DN150mm	PN1.6、2.5、4.0MPa

性能參數

公稱壓力	殼體試驗	密封試驗	開啟壓力	適用介質	適宜溫度
1.6	2.4	0.9PK	用戶確定	液化氣、天然氣等非腐蝕性介質	-40~+80℃
2.5	3.75
4.0	4.4

零件材料

閥體、閥蓋	閥座、閥瓣、閥桿	彈簧	密封面
WCB	鉻不銹鋼	鉻釩鋼	聚四氟乙烯

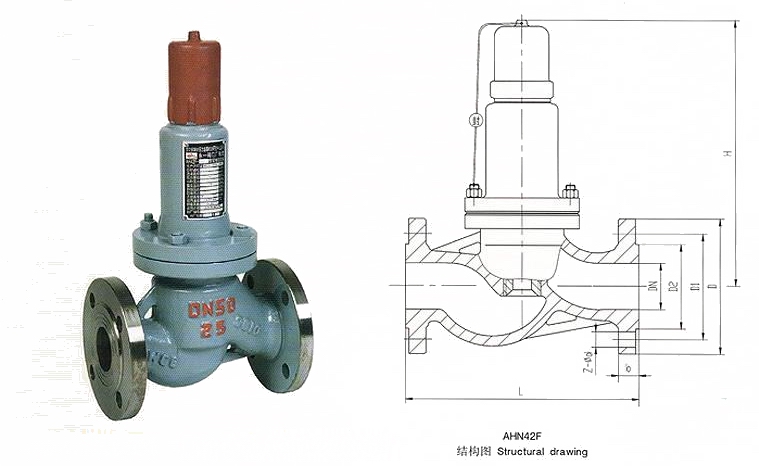

外形結構圖

主要外形尺寸

公稱通徑	尺寸
公稱通徑	D	D1	D2	b	Z-ød	L	H
40	150	110	85	16	4-18	200	236
50	165	125	100	16	4-18	230	266
65	185	145	120	20	4-18	290	430
80	200	160	135	20	8-18	310	490
100	215	180	155	22	8-18	350	548
150	280	240	210	24	8-23	480	706

聲明：【AHN42F平行式安全回流閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的AHN42F平行式安全回流閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
