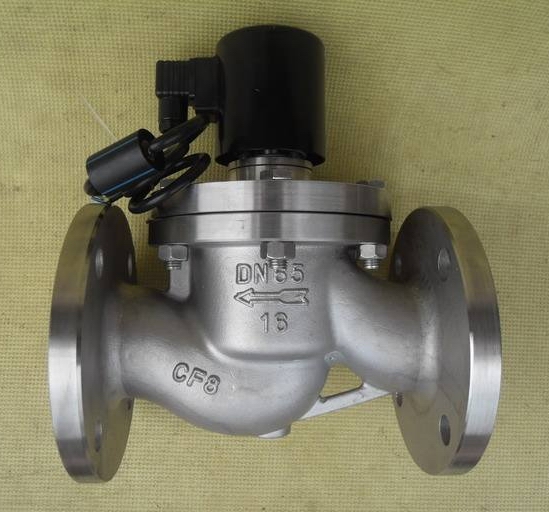

產品名稱：	不銹鋼法蘭電磁閥	產品型號：	ZBSF
公稱通徑：	DN15～DN50	結構形式：	先導活塞式
公稱壓力：	1.0MPa～1.6MPa	連接方式：	法蘭、螺紋
適用溫度：	-29ºC～+200ºC	驅動方式：	電磁動
閥體材質：	不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體、液體	生產廠家：	浦首閥門

產品說明

ZBSF不銹鋼法蘭電磁閥是工業過程自動化控制系統用的執行器，它在接受電控信號能自動開啟或關閉,實現對管道中的流體的通斷或流量調節控制.本系列電磁閥可廣泛地應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、機械,電器、表面處理等生產和拉研部門以及浴室、食堂、空調等人們?nèi)粘Ｉ钤O(shè)施中，ZBSF-Y系列電磁閥主要用于腐蝕性液體,超凈液體和食用液體介質的控制，ZBSF系列電磁閥主要用于腐蝕氣體，超凈氣等氣體介質控制。

工作原理

常閉：當線圈通電時，電磁鐵芯吸合，卸壓孔打開，主活塞由介質壓力推動，打開主閥口，介質流通。
    當線圈斷電時，主閥口關閉，介質截止。
常開：當線圈通電時，電磁鐵芯吸合，卸壓孔關閉，主活塞由介質壓力推動，關閉主閥口，介質截止。當線圈斷電時，主閥口打開，介質流通。

主要特點

耐蝕：絕大部分零件用不銹鋼或鑄造不銹鋼制成，防腐蝕性能良好。
耐熱：電磁部分、密封件全部采用特種耐高溫電工材料和密封材料，并采用了有效的隔熱措施。
耐磨：選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損。
可靠：結構簡單、緊湊、融合了直動式和先導間接式電磁閥的優點，在低壓差或壓差為零情況下也能可靠工作。

性能參數

工作介質	腐蝕性氣體、短冷流體、食用流體ZBSF-1：氣體用ZBSF-1Y：液體用ZBSF-2：氣體用ZBSF-2Y
介質溫度(℃)	ZBSF-1：（1Y）≤60℃；ZBSF-2：（2Y）≤200℃
公稱壓力(Mpa)	1.6
工作壓力(Mpa)	0 - 1.6
電源電壓	AC220V,其余規格可作特殊訂貨
額定流量系數(KV)	按JB/T352-94規定
泄漏量(m1/min)	按JB/T352-94.F規定
公稱通徑	10	15	20	25	32	40	50
功耗(AV)	40			50

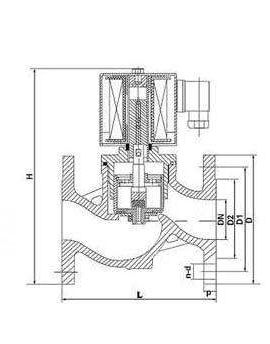

外形結構圖



主要外形尺寸

DN	L	H	D	D1	D2	b	f	n_d
10	130	153	90	60	41	14	3	4-￠14
15	130	153	95	65	46	14	3	4-￠14
20	150	153	105	75	56	16	3	4-￠14
25	160	150	115	85	65	16	3	4-￠14
32	180	176	140	100	76	18	3	4-￠18
40	200	176	150	110	84	18	3	4-￠18
50	230	192	165	125	99	20	3	4-￠18



聲明：【ZBSF不銹鋼法蘭電磁閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的ZBSF不銹鋼法蘭電磁閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
