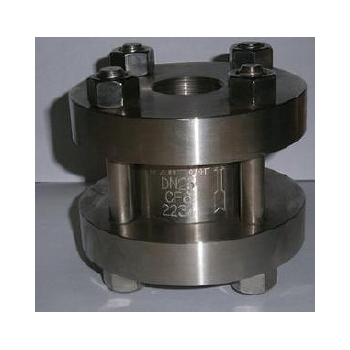

產品名稱：H72H,H72Y對夾立式止回閥

產品型號：H72H、H72Y
產品口徑：DN15～DN200
產品壓力：16.0MPa～32.0MPa
產品材質：鍛鋼、鑄鋼、不銹鋼

產品名稱：對夾立式止回閥產品型號：H72H、H72Y 公稱通徑：DN15～DN200結構形式：立式公稱壓力：16.0MPa～32.0MPa連接方式：法蘭適用溫度：-29ºC～+425&or

產品名稱：	對夾立式止回閥	產品型號：	H72H、H72Y
公稱通徑：	DN15～DN200	結構形式：	立式
公稱壓力：	16.0MPa～32.0MPa	連接方式：	法蘭
適用溫度：	-29ºC～+425ºC	驅動方式：	介質推動
閥體材質：	鍛鋼、鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體、液體	生產廠家：	浦首閥門

產品說明

H72H、H72Y對夾立式止回閥適用于公稱壓力PN16.0MPa~32.0MPa；工作溫度-196~540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，H72型對夾立式止回閥可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。

主要性能規范

型號	公稱壓力 PN（MPa）	試驗壓力p（MPa）		工作壓力 p/MPa	工作溫度 /℃	工作介質
型號	公稱壓力 PN（MPa）	殼體	密封	工作壓力 p/MPa	工作溫度 /℃	工作介質
H72Y-160	16	24	16	16	≤200	氮、氫、銅按、氨氣、堿液
H72Y-320	32	48	32	32		氮、氫、銅按、氨氣、堿液
H72W-220R	22	33	22	22		尿素、甲胺
H72W-320R	32	48	32	32		尿素、甲胺

主要零件材料

零件名稱	閥座、閥瓣	閥蓋	閥體	O形圈
H72Y-160 H72Y-320	鉻鋼	碳鋼	鉻鋼	氟26-41橡膠
H72W-220R H72W-320R	鉻鎳鉬不銹		—	氟26-41橡膠

外形結構圖

主要外形尺寸16.0MPa

公稱通徑	尺寸						重量 (kg)
公稱通徑	D	D1	d	M	L	L1	重量 (kg)
10	95	42	10	M24	60	155	3.4
15	95	42	12	M24	60	158	4.1
25	105	50	15	M33	65	163	6.9
32	115	62	25	M42	80	180	8.0
40	165	88	32	M52	90	230	15
50	165	88	39	M64	115	265	27
365	200	116	53	M80	140	315	49
80	225	138	60	M100	160	360	88
100	260	160	76	M125	180	420	91
125	300	195	90	M155	200	460	115
150	330	212	120	M175	220	500	145
200	400	250	176	M215	240	570	160

主要外形尺寸32.0MPa

公稱通徑 DN（mm）	尺寸						重量 (kg)
公稱通徑 DN（mm）	D	D1	d	M	L	L1	重量 (kg)
10	95	42	10	M24	60	155	3.4
15	105	50	12	M33	65	158	4.5
25	115	62	23	M42	80	180	7.3
32	135	70	29	M48	90	200	8.7
40	165	88	34	M52	115	255	17
50	200	116	53	M80	140	300	30
65	225	138	60	M100	160	345	56
80	260	160	68	M125	180	410	92
100	300	195	85	M155	200	470	109
125	330	212	120	M175	220	510	135
150	400	250	135	M215	240	570	160
200	480	320	176	M265	280	670	180

聲明：【H72H,H72Y對夾立式止回閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的H72H,H72Y對夾立式止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
