產品名稱：	靜音式止回閥	產品型號：	DRVZ、HC42X、HC41X
公稱通徑：	DN50～DN500	結構形式：	靜音式
公稱壓力：	1.6MPa～2.5MPa	連接方式：	法蘭、對夾
適用溫度：	0ºC～+80ºC	驅動方式：	介質推動
閥體材質：	鑄鐵、球墨鑄鐵、鑄鋼、黃銅、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油	生產廠家：	浦首閥門

產品說明

DRVZ、HC42X靜音式止回閥該閥由閥體、閥座、導流體、閥瓣、軸瓦及彈簧等零件組成。內部流道采用流線型設計，壓力損失小，閥瓣啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，形成靜音效果。該閥主要用于給水、排水、消防、暖通系統，可安裝于水泵出口處，防止介質倒流及水錘對泵的損壞。

技術參數

公稱壓力	1.0	1.6	2.5
最高一作壓力	1.0	1.6	2.5
密封試驗壓力	1.1	1.76	2.75
殼體試驗壓力	1.5	2.4	3.75
適用介質	水
介質溫度	X＜80℃， T≤150℃， H≤200℃

主要零件材料

零件名稱	材料
閥體、導流體	鑄鐵、鑄鋼
閥座、軸瓦、閥瓣、軸	青銅或不銹鋼
彈簧	不銹鋼

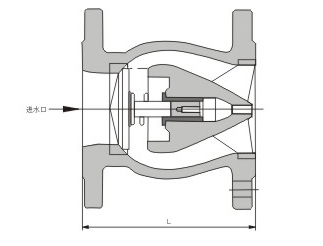

外形結構圖



主要外形尺寸

公稱通徑	L
50	120
65	150
80	180
100	240
125	300
150	350
200	450
250	500
300	550
350	572
400	600
450	650
500	700



聲明：【DRVZ,HC42X靜音式止回閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的DRVZ,HC42X靜音式止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
