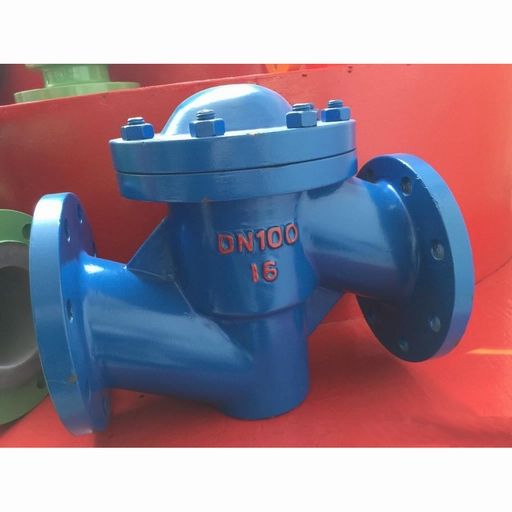

產品名稱：	襯氟止回閥	產品型號：	H41F46
公稱通徑：	DN15～DN500	結構形式：	升降式
公稱壓力：	0.6MPa～1.0MPa～1.6MPa	連接方式：	法蘭
適用溫度：	-50ºC～+150ºC	驅動方式：	介質推動
連接材質：	鑄鐵、鑄鋼、不銹鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	王水、硫酸、鹽酸、氫氟酸等	生產廠家：	浦首閥門

產品說明

H41F46襯氟止回閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。其主要作用是防止介質倒流。

標準規范

設計制造標準：GB/T 12235-2007
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113、HG20592-97
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

主要零部件的材料

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
		Z	C	P	R	PL	RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	閥瓣/閥桿	35	1Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯里/閥座	PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4	緊固螺栓	WCB		1Cr17Ni2		1Cr18Ni9Ti
5	螺母	WCB		1Cr17Ni2		1Cr18Ni9Ti

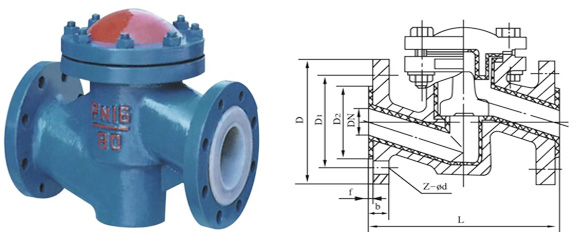

外形結構圖



主要外形尺寸0.6MPa

公稱通徑		標準值							參考值
DN （mm）	NPS （inch）	L	D	D1	D2	f	b	Z-Φd	Do	H	WT(Kg)
		PN0.6Pa
15	1/2	130	80	55	40	2	12	4-Φ12	105	55	4
20	3/4	150	90	65	50	2	14	4-Φ12	115	58	5
25	1	160	100	75	60	2	14	4-Φ12	128	60	6
32	11/4	180	120	90	70	2	16	4-Φ14	145	75	7
40	11/2	200	130	100	80	3	16	4-Φ14	160	82	8
50	2	230	140	110	90	3	16	4-Φ14	178	95	10
65	21/2	290	160	130	110	3	16	4-Φ14	205	105	20
80	3	310	185	150	125	3	18	4-Φ18	230	120	25
100	4	350	205	170	145	3	18	4-Φ18	255	135	30
125	5	400	235	200	175	3	20	8-Φ18	305	158	50
150	6	480	260	225	200	3	20	8-Φ18	345	180	65
200	8	495	315	280	255	3	22	8-Φ18	415	215	137
250	10	622	370	335	310	3	24	12-Φ18	490	240	150
300	12	698	435	395	362	4	24	12-Φ23	540	265	185
350	14	787	485	445	412	4	26	12-Φ23	585	300	215
400	16	914	535	495	462	4	28	16-Φ23	635	360	244
450	18	978	590	550	518	4	28	16-Φ23	680	385	276
500	20	978	640	600	568	4	30	16-Φ23	740	415	315

 主要外形尺寸1.0MPa

公稱通徑		標準值							參考值
DN（mm）	NPS （inch）	L	D	D1	D2	f	b	Z-Φd	B	H	WT(Kg)
		PN1.0MPa
15	1/2	130	95	65	45	2	14	4-Φ14	105	55	5
20	3/4	150	105	75	55	2	16	4-Φ14	115	58	7
25	1	160	115	85	65	2	16	4-Φ14	128	60	9
32	11/4	180	135	100	78	2	18	4-Φ18	145	75	11
40	11/2	200	145	110	85	3	18	4-Φ18	160	82	13.5
50	2	230	160	125	100	3	20	4-Φ18	178	95	18
65	21/2	290	180	145	120	3	20	4-Φ18	205	105	22
80	3	310	195	160	135	3	22	4-Φ18	230	120	28
100	4	350	215	180	155	3	22	8-Φ18	255	135	34
125	5	400	245	210	185	3	24	8-Φ18	305	158	58
150	6	480	280	240	210	3	24	8-Φ23	345	180	72
200	8	495	335	295	265	3	26	8-Φ23	415	215	150
250	10	622	390	350	320	3	28	12-Φ23	490	240	165
300	12	698	440	400	368	4	28	12-Φ23	540	265	190
350	14	787	500	460	428	4	30	16-Φ23	585	300	225
400	16	914	565	515	482	4	32	16-Φ25	635	360	254
450	18	978	615	565	532	4	32	20-Φ25	680	385	285
500	20	978	670	620	585	4	34	20-Φ25	740	415	333

 主要外形尺寸1.6MPa

公稱通徑		標準值							參考值
DN（mm）	NPS （inch）	L	D	D1	D2	f	b	Z-Φd	B	H	WT(Kg)
		PN1.6MPa
15	1/2	130	95	65	45	2		14	110	55	6
20	3/4	150	105	75	55	2		16	120	58	7.8
25	1	160	115	85	65	2		16	135	60	10
32	11/4	180	135	100	78	2		18	150	75	12.5
40	11/2	200	145	110	85	3		18	165	82	14.5
50	2	230	160	125	100	3		20	185	95	19.5
65	21/2	290	180	145	120	3		20	210	105	25.5
80	3	310	195	160	135	3		22	235	120	30
100	4	350	215	180	155	3		24	260	135	36
125	5	400	245	210	185	3		26	310	158	62
150	6	480	280	240	210	3		28	350	180	78
200	8	495	335	295	265	3		30	420	215	156
250	10	622	405	355	320	3		32	505	240	172
300	12	698	460	410	375	4		34	560	265	240
350	14	787	520	470	435	4		38	605	300	208
400	16	914	580	525	485	4		40	650	350	265

聲明：【H41F46襯氟止回閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的H41F46襯氟止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
